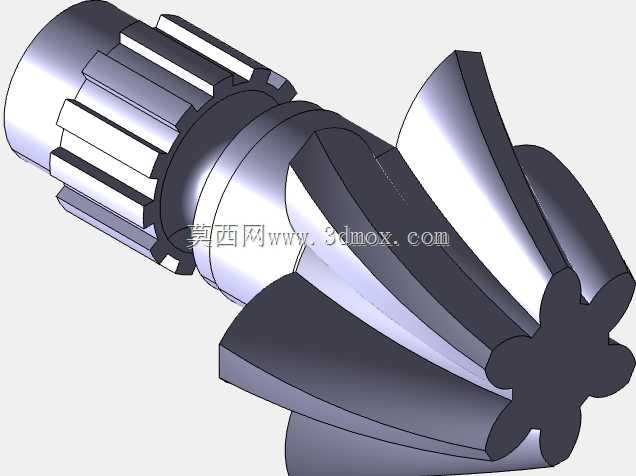

带花键轴段的锥型斜齿传动零件

　　这类带集成花键轴段的锥型斜齿零件，多用于相交轴间的动力换向传输场景，常见于机床主轴进给箱、小型工程机械的行走驱动端、工业减速机的输入级结构中，区别于常规直齿锥齿轮，斜齿的齿向设计能让啮合过程中齿面接触线逐步滑移，不会出现整齿突然进入或脱离啮合的状态，传动时的冲击、振动与运行噪声都能得到有效控制，适合中高速、载荷存在小幅波动的传动工况。零件一端集成的花键轴段，是为了直接和配套的传动毂、联轴器或者带轮实现周向固定，省去额外的键槽加工与键连接装配环节，花键的多齿接触特性也能传递更大的扭矩，同时保证轴上配套零件的同轴度精度，避免装配后出现偏心引发的传动跳动。

　　从结构设计逻辑来看，齿部的螺旋角选取需要匹配配对齿轮的参数，保证啮合重合度处于合理区间，既不能因为螺旋角过小失去斜齿传动的平稳性优势，也不能因为螺旋角过大导致轴向力超出配套轴承的承载范围，设计时需要结合整套传动系统的载荷谱、支撑轴承的选型来确定最终齿向参数；齿根部分做了圆弧过渡处理，避免应力集中引发的齿根断裂问题，花键轴段和齿部衔接的轴肩位置，也设置了退刀槽结构，既满足加工时的刀具退刀需求，也能作为配套装配零件的轴向定位面，控制装配时的轴向尺寸精度。

　　实际应用中，这类零件的安装边界需要重点关注：轴段的直径公差、花键的配合精度要和安装孔的参数匹配，保证装配后无卡滞、无旷量；齿部的安装距是影响啮合间隙的核心参数，装配时需要通过调整垫片的厚度控制两锥齿轮的啮合印痕，保证齿面接触区域处于齿高中部、齿长方向偏向小端的合理位置，避免出现偏载导致的齿面早期磨损。零件的轴端通常会配套锁紧螺母与止动垫圈，实现整套传动组件的轴向固定，防止运行过程中受轴向力作用出现零件窜动，影响传动精度甚至引发打齿故障。

　　建模过程中，齿部的渐开线齿形生成需要严格遵循齿廓啮合基本定律，斜齿的螺旋线扫掠路径要和节锥角参数匹配，保证齿形从大端到小端的平滑过渡，花键部分的齿形、齿距公差需要符合对应传动配合的精度要求，轴段上的过渡圆角、退刀槽尺寸也要结合加工工艺性设置，避免出现无法加工或者应力集中的结构缺陷。这类传动零件在整套传动系统中属于核心承载部件，其加工精度、装配精度直接影响整套设备的运行稳定性与使用寿命，设计时除了几何参数的匹配，还需要结合使用工况选择合适的材料与热处理工艺，比如承受重载冲击的场景会选用渗碳淬火处理的合金结构钢，保证齿面硬度与芯部韧性，轻载传动场景也可选用调质处理的中碳钢平衡加工成本与使用性能。
