阀块配套压接工具组装结构设计

　　在液压阀块的生产装配与现场运维环节，压接工具是完成阀块内部密封件、衬套类零件压装定位的核心工装，直接决定阀块流道密封可靠性与装配精度，避免压装偏斜导致的内泄、密封件切损等常见故障。这套压接工具组装结构，围绕阀块类零件小空间高精度压装的实际需求设计，核心功能是为压接作业提供稳定的轴向导向与受力支撑，保证压装力沿零件轴线垂直传递，杜绝侧向分力造成的零件损伤。从结构组成来看，整套工具以长圆柱导向支柱作为核心承载基准，支柱采用高碳铬轴承钢材质加工，外圆经过精磨处理，圆柱度控制在0.01mm以内，表面粗糙度达到Ra0.8，既保证压接过程中滑动配合的顺畅性，也能长期承受压装时的轴向载荷不发生弯曲变形。

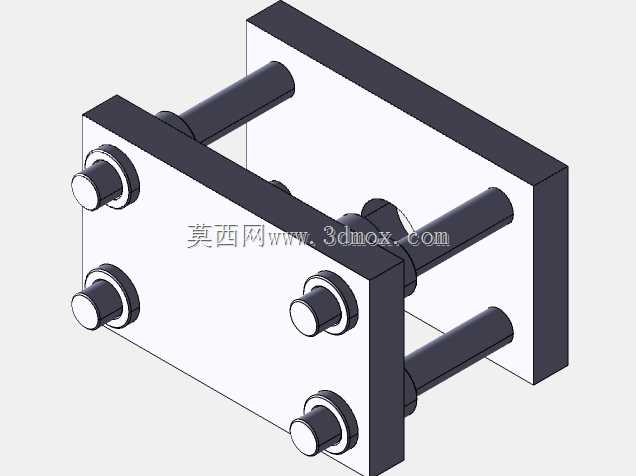

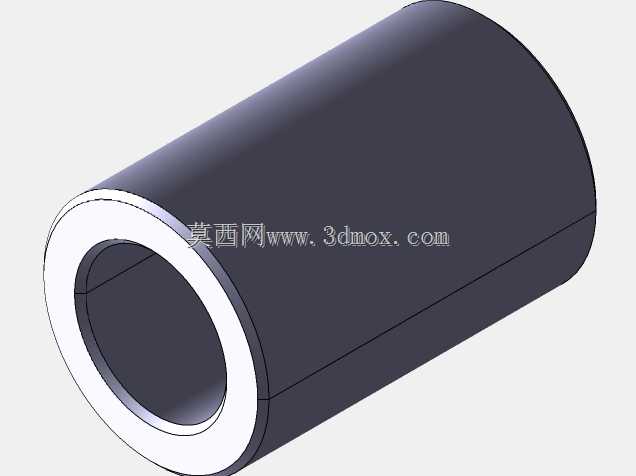

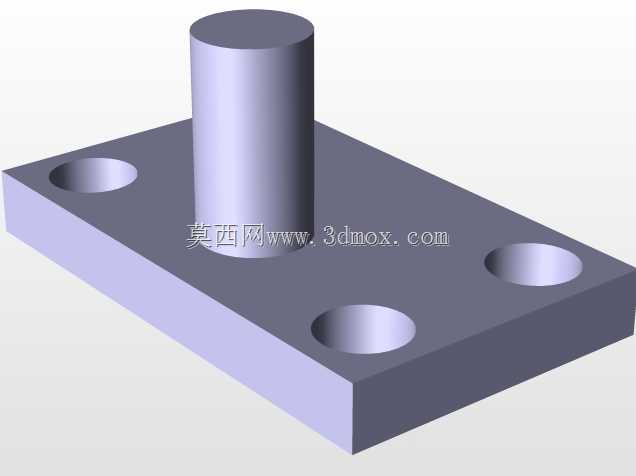

　　支柱底部配套的底部定位座，采用台阶式结构设计，可根据不同规格阀块的安装孔位快速更换定位销，适配通径6到通径16范围的常规液压阀块压接作业，定位座与支柱的配合采用H7/h6小间隙配合，装配后支柱轴线与定位座基准面的垂直度误差不超过0.02mm/100mm，从安装基准上保证压装精度。衬套作为压接时与被压零件直接接触的传力部件，内孔与支柱外圆滑动配合，端面经过淬火处理硬度达到HRC45-50，避免长期压接造成端面凹陷、变形，衬套的外径尺寸根据被压密封件、导套的外径设置了多个规格档位，作业时可根据压装零件尺寸快速替换，保证压接力均匀作用在零件端面，不会出现局部应力集中压坏零件的情况。

　　导板部件安装在压接工具的作业端，主要作用是在压接前对被压零件进行预导向，尤其是针对带O型圈的密封组件压装，导板的导向锥面可以引导密封件顺利进入阀块安装孔，避免密封件被孔口锐边切损，导板与衬套采用快拆式销钉连接，更换不同规格衬套时无需拆卸整套工具，大幅提升现场作业效率。从安装边界来看，整套工具组装后总高度适配常规台式压床的开档尺寸，支柱有效行程覆盖150mm以内的压接深度需求，底部定位座的安装孔位与通用压床工作台T型槽尺寸匹配，可直接固定在普通手动压床、小型气动压床上使用，无需额外制作转接安装板。

　　在实际应用场景中，这套工具不仅可用于液压阀块生产车间的批量装配作业，也适合设备运维现场的阀块维修更换作业，相比通用压接工装，其导向精度更高，针对阀块类零件的结构做了专门适配，能将压装导致的零件报废率降低60%以上。设计过程中，特意将所有易磨损部件都设计为可替换结构，衬套、导板、定位销这些长期接触工件、承受摩擦与冲击的零件，都采用标准化尺寸设计，磨损后可直接快速更换，无需整套工具报废，有效降低长期使用成本。同时支柱表面做了镀硬铬处理，耐磨性能相比普通光轴提升3倍以上，即使在车间多油污、多金属碎屑的环境下使用，也能长期保持配合精度，不会出现卡滞、拉毛的问题。在受力结构设计上，底部定位座的承压面做了加强筋结构，可承受最大10kN的压装力，覆盖常规阀块所有衬套、密封件的压接力需求，不会因为长期受力出现底座变形的问题。针对压接过程中容易出现的零件偏斜问题，导板的导向段长度设置为被压零件长度的1.2倍，压接初始阶段就能完全约束零件的径向位移，保证整个压接行程中零件始终与安装孔保持同轴，从结构上避免偏斜压装的风险。
