汽车驱动后桥桥壳总成结构设计

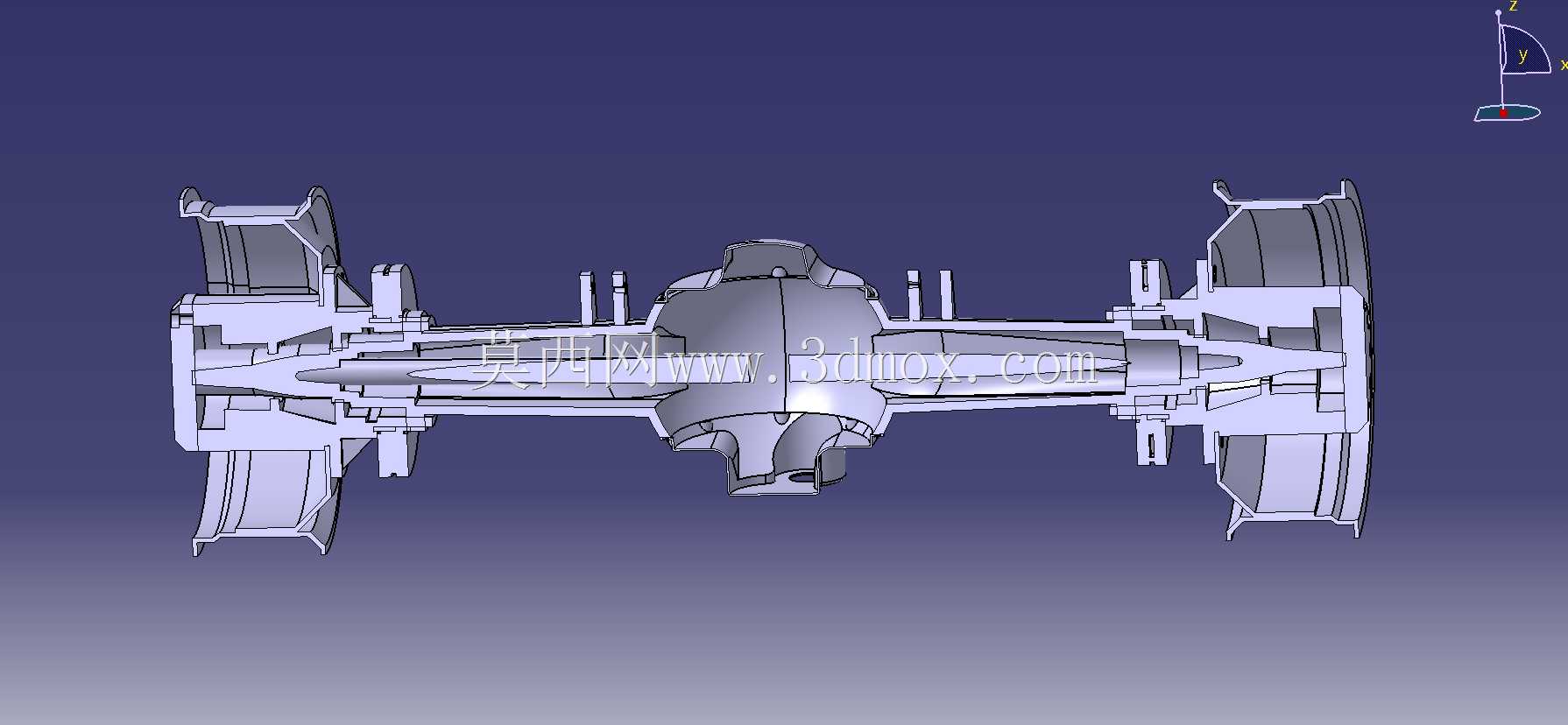

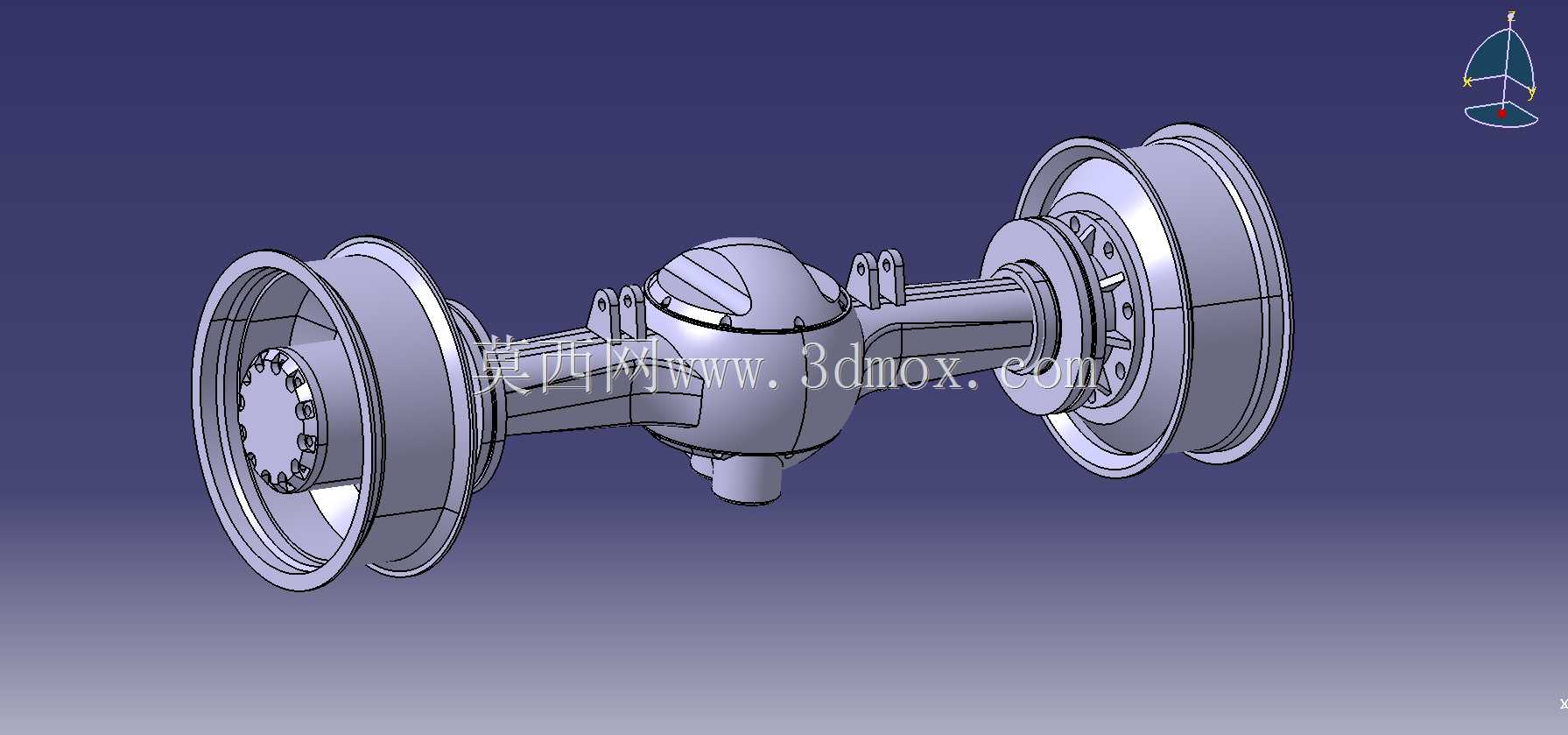

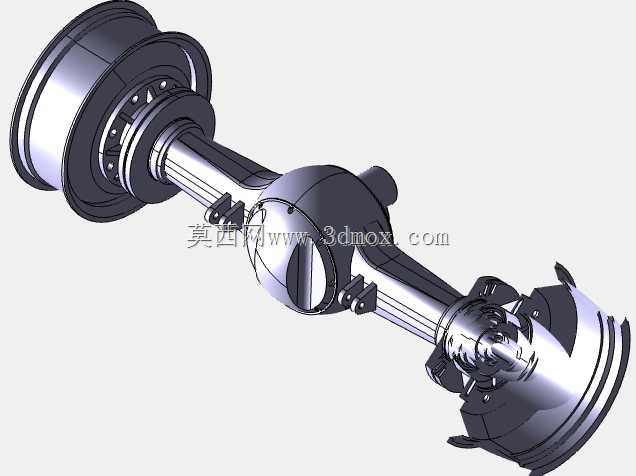

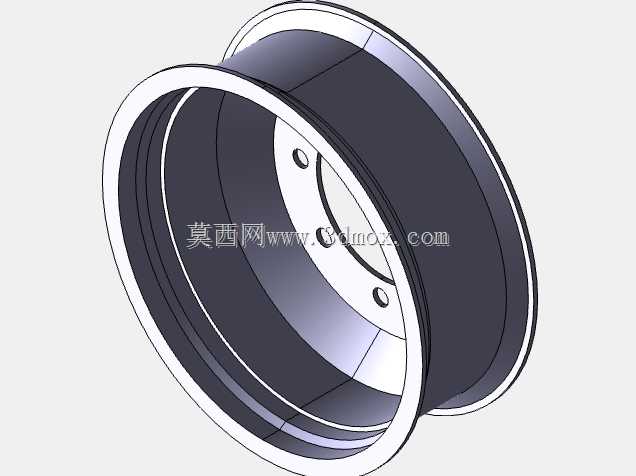

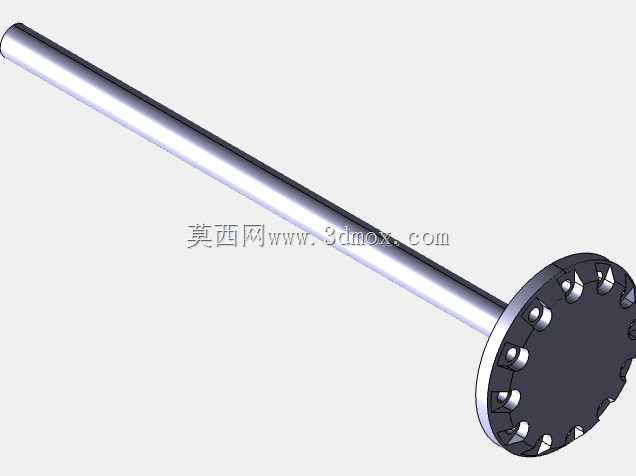

　　在商用车与乘用车的底盘传动承载系统中，后桥桥壳是核心承载基体部件，这套三维结构完整还原了整体式驱动桥壳的装配形态，覆盖了桥壳本体、两端轴颈、安装支座等全部关联结构。日常整车运行过程中，桥壳需要同时承受来自车架的垂直载荷，以及路面传递的纵向冲击、侧向力矩，还要为减速器、差速器、半轴等传动部件提供密闭的安装腔体，同时为制动总成、悬架导向元件提供可靠的安装定位基准。从结构设计逻辑来看，整体式桥壳采用中间膨大的琵琶状腔体结构，中间大直径开口用于主减速器总成的装配与后期维护，腔体内部预留足够空间容纳差速器与半轴齿轮的运动轨迹，避免传动部件运转过程中与壳体内壁发生运动干涉。

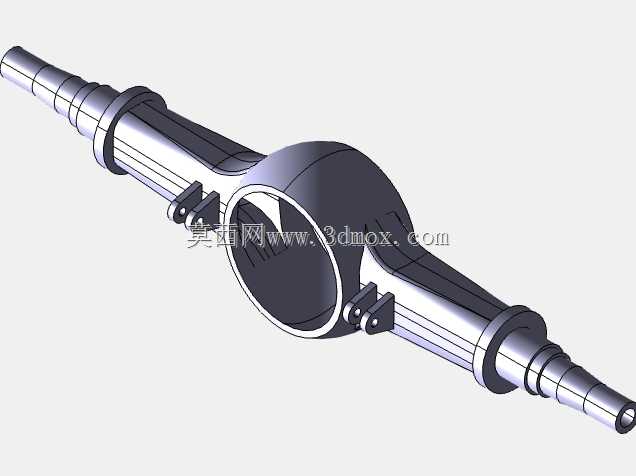

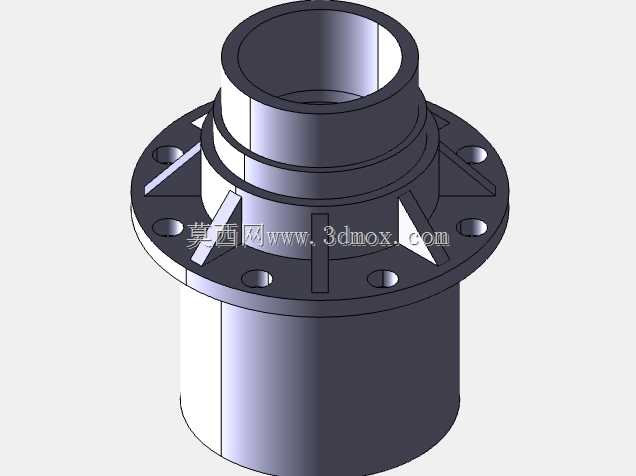

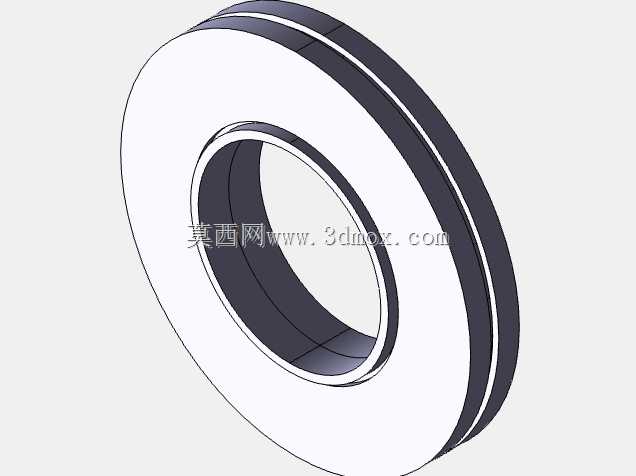

　　两端逐步收窄的轴颈部分，按照轴承安装、轮毂配合、油封定位的不同功能需求，设计了多段不同直径的阶梯轴结构，每一段轴径的公差配合基准都对应轮毂轴承内圈、油封座圈的安装要求，轴端的螺纹段用于轮毂锁紧螺母的装配，保证轮毂轴承的预紧力可控。桥壳中部两侧的铸造支座，分别对应钢板弹簧的安装定位面，支座上的同轴销孔用于安装U型螺栓与弹簧定位销，安装面的平面度直接决定了悬架装配后的受力均匀性，设计时需要保证两侧支座的同轴度、与桥壳轴线的垂直度满足整车底盘的装配公差要求，避免车辆行驶过程中出现轮胎偏磨、悬架受力不均的问题。

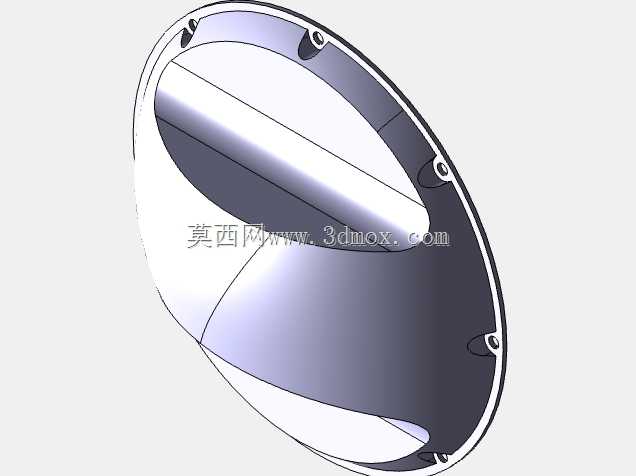

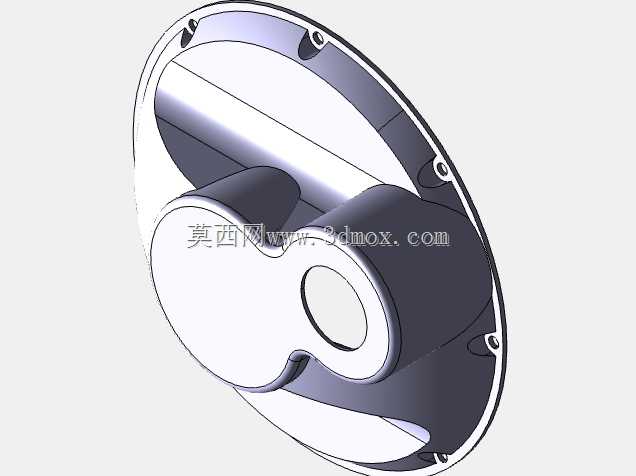

　　从安装边界来看，桥壳两端轴颈的同轴度是核心控制指标，直接影响轮毂旋转的跳动量，中间腔体的端面平面度决定了主减速器总成的密封性能，两侧弹簧支座的跨距需要与整车悬架的布置参数完全匹配，制动底板安装孔的位置度需要对应制动总成的装配基准，保证制动鼓与制动蹄片的同轴间隙均匀。实际工程应用中，这类整体式桥壳多用于载重货车、硬派越野车型，相比分段式桥壳拥有更高的整体刚度，维护时不需要拆解整个桥壳总成，只需要拆开中间腔体的盖板即可完成主减速器的检修作业。

　　建模过程中需要重点关注各安装面的形位公差标注逻辑，轴颈阶梯处的圆角过渡设计，避免应力集中导致桥壳在重载冲击下出现断裂风险，同时腔体内部的加强筋布置需要兼顾刚度提升与铸件成型工艺性，避免出现壁厚不均导致的铸造缺陷。桥壳的壁厚设计需要平衡承载能力与整车轻量化需求，受力较大的弹簧支座位置、轴颈过渡位置做局部加厚处理，非承载区域适当减小壁厚，在满足强度刚度要求的前提下降低整体簧下质量，提升整车的行驶平顺性。
