汽车主部件配套A柱内饰护板结构

在整车内饰的结构开发流程里，A柱饰板是很容易被忽略但直接关联驾乘安全、NVH表现与内饰质感的部件，这套适配主部件安装的A柱塑料饰板，核心是覆盖车身A柱的金属钣金结构，把A柱位置的钣金焊缝、线束、侧气帘安装结构完全包覆在内，同时要兼顾视野遮挡控制、碰撞安全要求与内饰视觉一致性。

从实际装车场景来看，该饰板安装于车辆前排挡风玻璃两侧的A柱区域，上沿衔接车顶内饰顶棚，下沿延伸至仪表台侧端与门槛饰板对接，侧边缘需要和前门框密封条紧密贴合，避免行车过程中出现缝隙漏风、异响的问题。设计阶段首先要控制的就是饰板的截面宽度，A柱本身的金属结构已经会造成驾驶员前方的视野盲区，饰板的厚度、边缘倒角都要经过反复校核，在保证自身结构强度、预留侧气帘弹出空间的前提下，尽可能压缩饰板的横向尺寸，减少对驾驶员前方视野的遮挡，尤其是左舵车型的左侧A柱，在左转、过人行横道时的盲区范围直接和饰板的造型厚度相关。

结构设计上，该饰板采用注塑成型的塑料基材，整体顺着A柱钣金的曲面走向做随形设计，表面没有多余的突兀特征，和周边内饰件的分缝间隙控制在均匀的0.5mm范围内，避免出现装配后段差过大、缝隙不均的问题。饰板背面设计有对应的卡扣安装座，位置完全匹配A柱钣金上的预留安装孔，安装时通过塑料卡扣直接卡接固定，不需要额外打螺丝，既提升总装车间的装配效率，也避免后期维修拆卸时破坏饰板结构。考虑到侧气帘的布置要求，饰板靠近车内的一侧做了弱化的撕裂线，正常使用时撕裂线位置和其他区域强度一致，不会出现开裂、变形的问题，当车辆发生侧面碰撞、侧气帘起爆时，气帘的膨胀冲击力会顺着弱化线位置将饰板定向撑开，保证气帘能够顺利展开覆盖A柱区域，不会因为饰板整体强度过高阻碍气帘弹出，也不会让饰板碎裂产生飞溅的硬质碎片伤到车内人员。

在实际使用场景中，该饰板除了基础的覆盖装饰作用，还需要集成部分附属功能的安装位，比如部分车型的A柱高音喇叭、行车记录仪走线槽、侧气帘标识标签的粘贴位都集成在这块饰板上，设计时已经预留了对应的安装结构与走线空间，不需要后期用户改装时额外打孔破坏饰板强度。饰板的表面处理根据整车内饰定位做了对应的纹理设计，纹理方向顺着A柱的走向布置，既可以减少注塑过程中的表面缩痕，也能在日常使用中减少划痕、指纹的残留，长时间使用不会出现明显的老化发白问题。

安装边界的校核上，该饰板和A柱钣金之间预留了10-15mm的空腔，这个空腔一方面用来布置车内顶棚的线束、侧气帘的折叠模块，另一方面也可以填充吸音棉，阻隔车辆行驶过程中A柱位置产生的风噪，提升车内的静谧性。饰板的下沿和仪表台的搭接位置做了重叠的压边结构，避免车辆行驶过程中两个部件因为振动产生摩擦异响，同时也能遮挡住仪表台和A柱之间的装配缝隙，提升内饰的整体精致感。在材料选择上，该饰板采用改性PP塑料作为基材，兼顾韧性与耐热性，夏季车辆暴晒时车内温度可达80℃以上，材料不会因为高温出现变形、释放异味的问题，冬季低温环境下也不会因为材质变脆，在轻微磕碰时出现碎裂的情况。

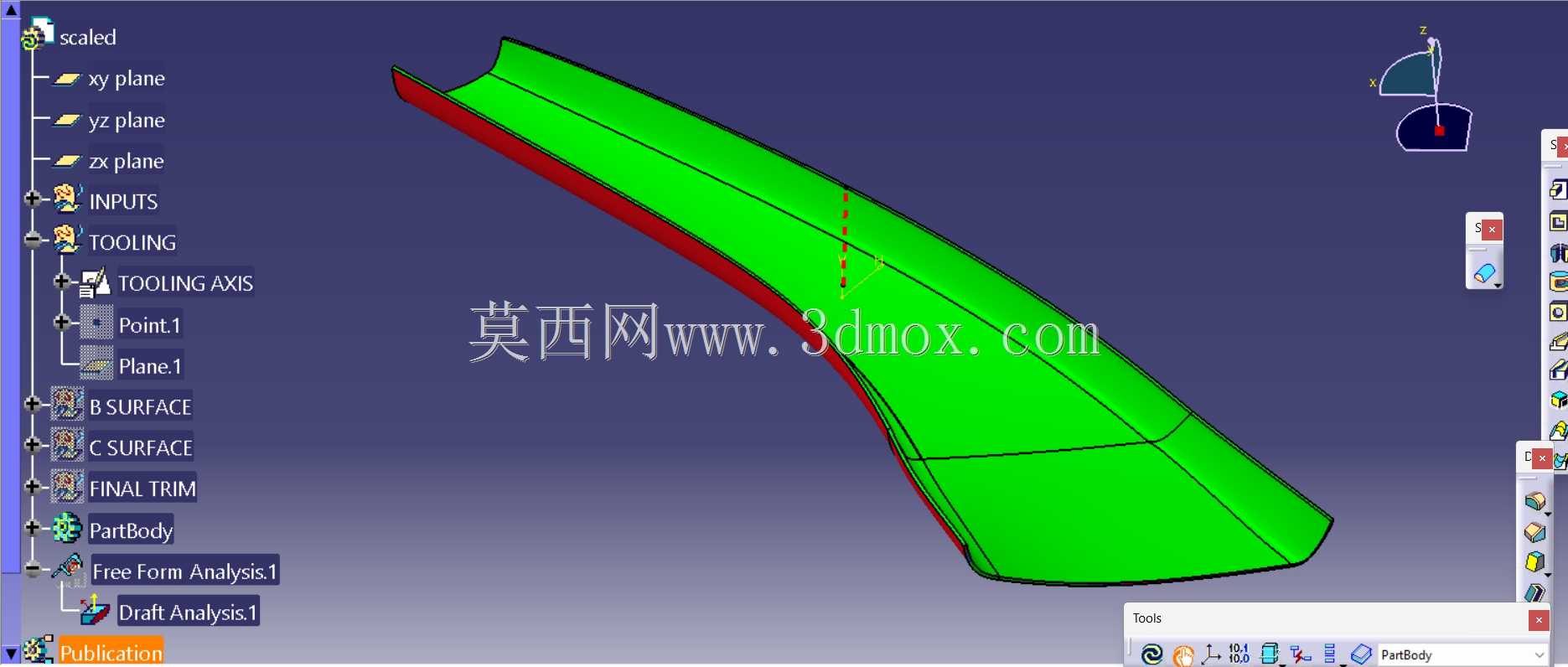

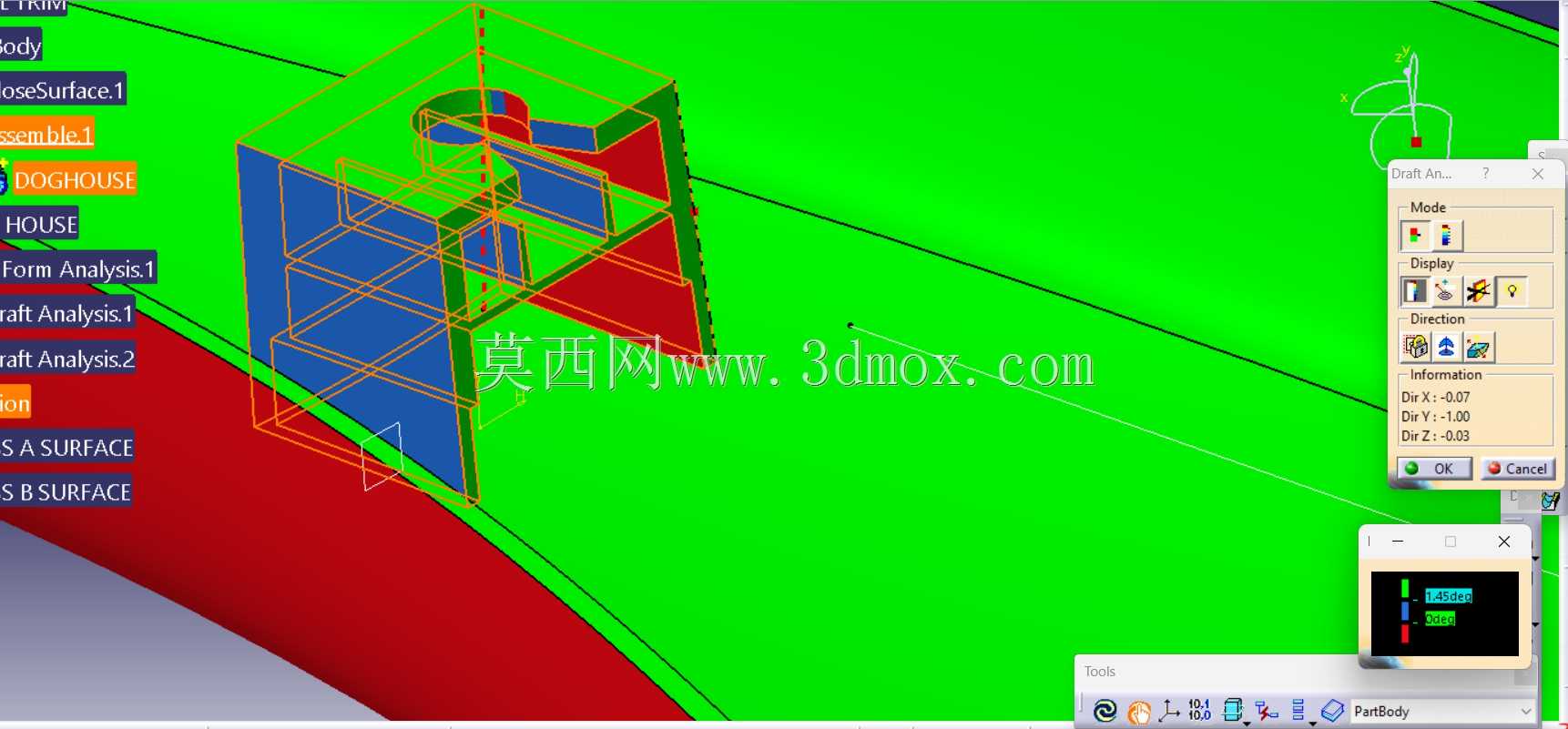

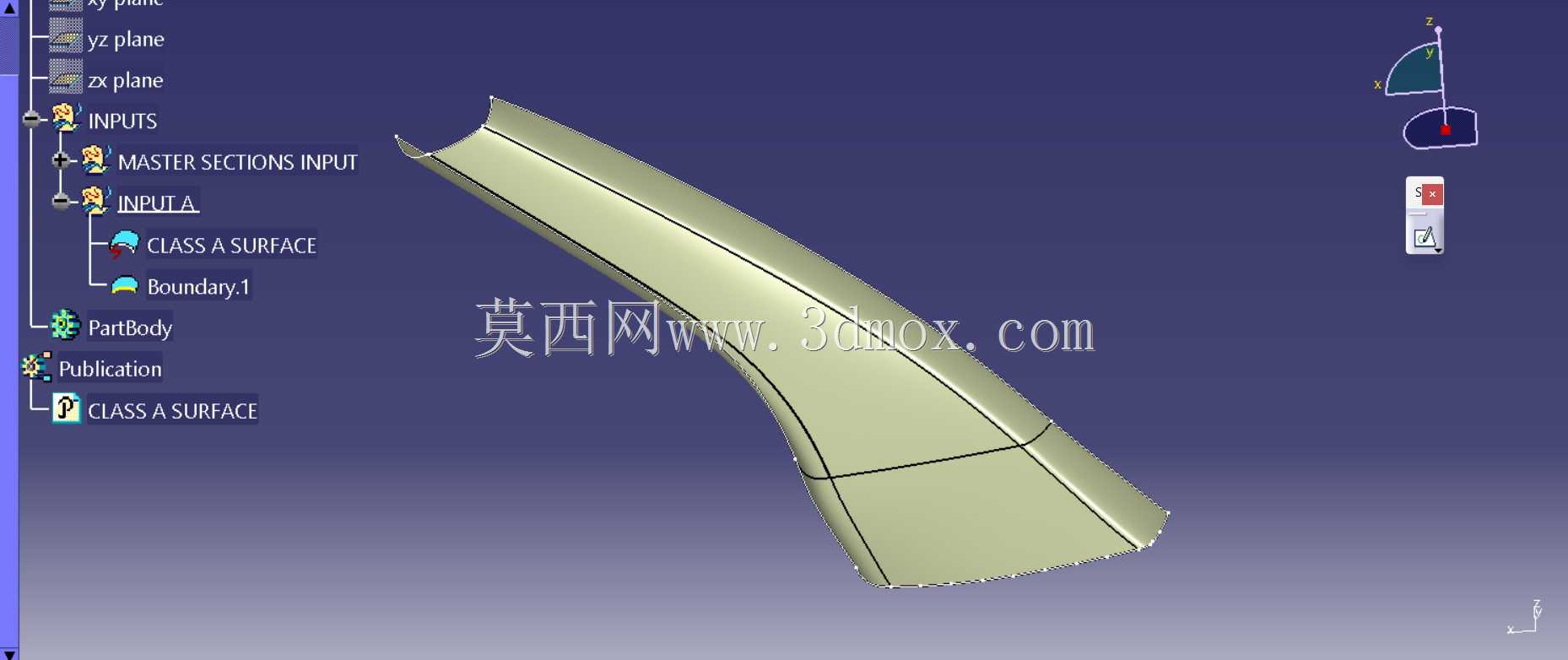

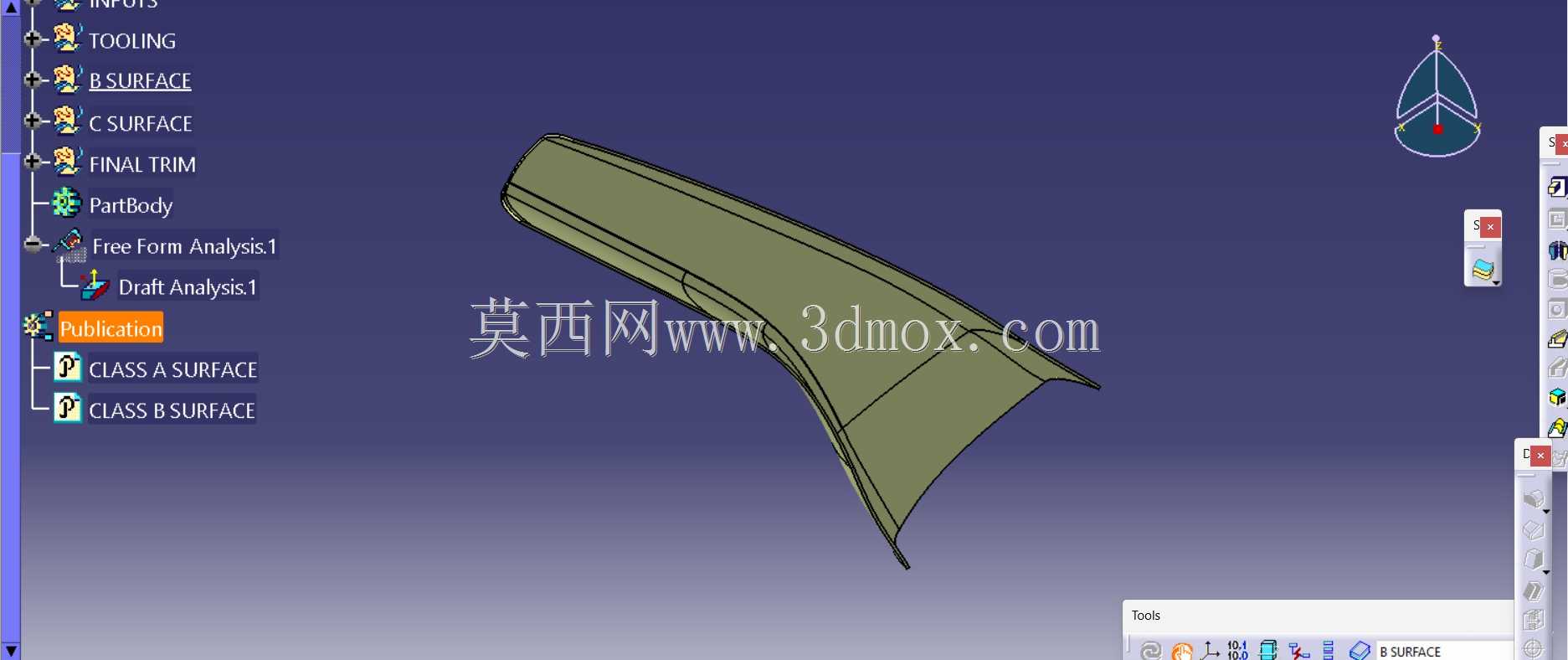

从结构建模的角度来看，这类内饰件的建模核心是曲面的连续性，整个饰板的外表面要做到G2连续，和周边的顶棚、仪表台、门框密封条的曲面衔接顺滑，不能出现明显的折角、凹凸，否则注塑出来的零件在光线照射下会出现明显的光影缺陷，影响内饰的视觉质感。同时所有的安装卡扣座、加强筋的位置都要做壁厚均匀处理，避免壁厚差异过大导致注塑时出现缩痕、翘曲变形，加强筋的厚度控制在基材壁厚的0.6倍左右，既保证饰板的整体刚性，按压时不会出现明显的塌陷变形，也不会因为筋位过厚导致表面出现缩印。
