汽车内饰嵌入式硬币收纳置物结构

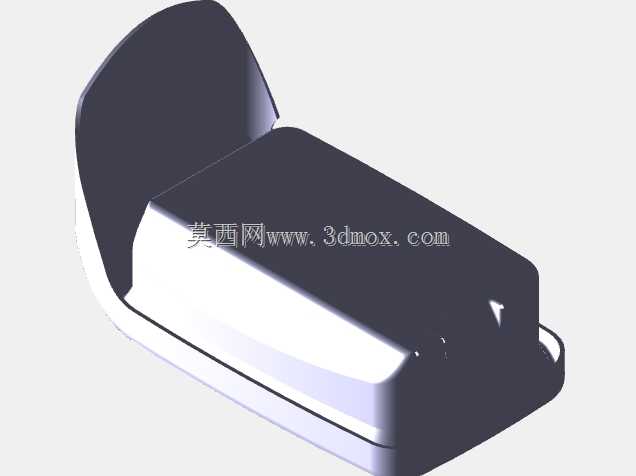

该硬币收纳结构为乘用车主驾侧中控区域配套的嵌入式功能件，主要适配日常通勤场景下的零散硬币存放需求，解决驾乘人员取放高速通行费、停车费硬币时无固定收纳位、硬币易滚落至座椅缝隙、中控杯架混放杂物取用不便的实际痛点，属于汽车内饰功能件范畴，安装边界匹配中控面板预留的嵌入式安装槽位，整体外轮廓贴合中控内饰的曲面走向，不会突出内饰表面影响驾乘人员腿部操作空间。

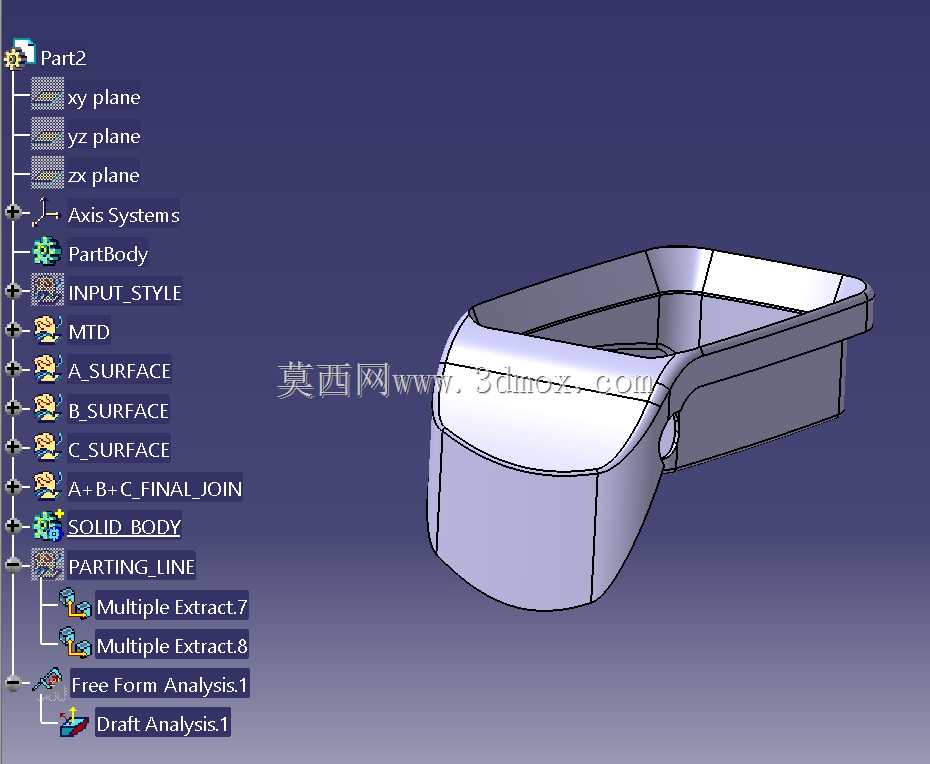

设计阶段从A类基准曲面入手，首先对输入的主截面曲面做连续性校验，逐段排查曲面的G2连续状态，避免后续加厚、实体化过程中出现面褶皱、破面问题，结合拔模方向定义加工基准轴，以此为参考生成B类过渡曲面与C类安装配合曲面，过程中严格控制壁厚均匀性，整体壁厚维持在2.2mm-2.5mm区间，既满足注塑成型的充模流动性要求，也避免壁厚差异导致的缩痕、翘曲变形问题，曲面拼接完成后做封闭体积缝合，将面组转换为可编辑实体，验证整体结构的封闭性无破面。

功能层面，该结构的置物槽做了内凹弧度处理，槽体深度适配1元、5角、1角等常用流通硬币的叠放高度，槽口边缘做R1.2的圆角过渡，避免取放硬币时剐蹭手部，同时槽体底部做0.8°的内倾角度，车辆行驶过程中产生颠簸、加减速工况时，硬币不会从槽内滑出；结构侧边预留了与中控安装基座配合的卡扣位，安装时直接卡入基座卡槽即可完成固定，无需额外打胶或螺丝紧固，装配效率适配整车内饰的流水线装配节拍，卡扣位置做了0.3mm的安装间隙预留，抵消注塑件成型后的尺寸公差，避免装配时出现卡扣断裂、装配间隙不均的问题。

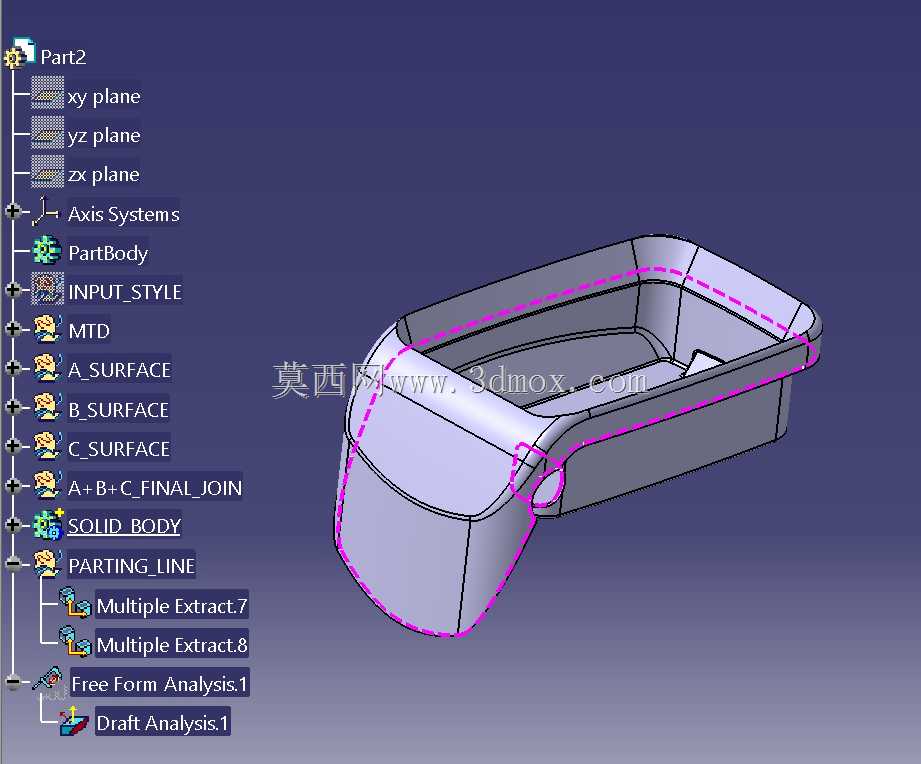

结构设计阶段同步开展完整的拔模分析，沿脱模方向对所有外观面、配合面做拔模角度校验，外观面拔模角度设置为1.5°，内部筋位、卡扣结构的拔模角度设置为1°，确保注塑开模时可以顺利顶出，不会出现粘模、拉伤外观面的问题；同时沿分模线位置做了分型面的顺滑过渡，避免分模线出现在外观可视区域，保证内饰件的外观质感，分模线位置做了0.1mm的断差预留，适配模具加工的精度误差，避免合模时出现飞边。

人机工程层面，该结构的安装位置位于主驾右侧、换挡机构前方的中控区域，距离主驾手部的操作距离在150mm-200mm区间，驾乘人员无需大幅侧身、抬臂即可完成硬币的取放动作，槽体开口角度略微朝向主驾侧倾斜，取放硬币时的视线无遮挡，无需低头即可快速定位槽位；结构边缘所有外露位置均做了圆角处理，无尖锐棱角，避免驾乘人员操作时被划伤，整体曲面弧度与周边中控面板的造型风格保持一致，不会出现突兀的造型断层，适配不同配置车型的内饰风格统一性要求。

建模过程中同步开展自由曲面分析与拔模分析，对曲面的曲率变化做逐段排查，避免出现曲率突变导致的外观光影不顺问题，实体生成后对整体结构做壁厚分析，排查局部壁厚过厚或过薄的区域，提前优化调整，减少后续模具修改的成本；工具轴的定义完全匹配模具的开模方向，确保后续模具设计时无需额外调整坐标系，缩短模具开发周期，分型线的设置充分考虑注塑生产的加工便利性，尽量将分模线设置在结构的非外观面、边角位置，降低后续外观面打磨、抛光的加工工作量。

该结构的整体尺寸控制在长120mm、宽65mm、高45mm的区间内，不会占用过多中控区域的宝贵空间，同时槽体的容纳量可以满足日常使用的30枚以内硬币存放需求，兼顾空间利用率与实用功能；结构背部预留了走线让位空间，不会干涉中控内部的线束布置、其他功能模块的安装，安装后与周边中控面板的间隙控制在0.5mm以内，面差控制在0.3mm以内，满足整车内饰的装配精度要求。
