涡轮机械用径向扩压器叶轮结构设计

在透平类流体机械的通流设计环节中，径向扩压器是衔接叶轮出口与下游通流段的核心静止部件，其气动性能直接决定整台设备的效率与稳定工作范围，小到微型涡喷发动机的压气机段、工业流程用离心压缩机，大到高炉鼓风设备、大型工业泵的出口段，都能见到这类径向布置的扩压结构身影。很多刚接触透平设计的工程师容易把扩压器和旋转叶轮搞混，实际上这个部件是固定在机匣上的静止件，核心作用是把叶轮高速甩出的工质所携带的动能，通过流道的渐扩结构转化为压力能，降低工质流速的同时提升静压，减少下游流道的流动损失。

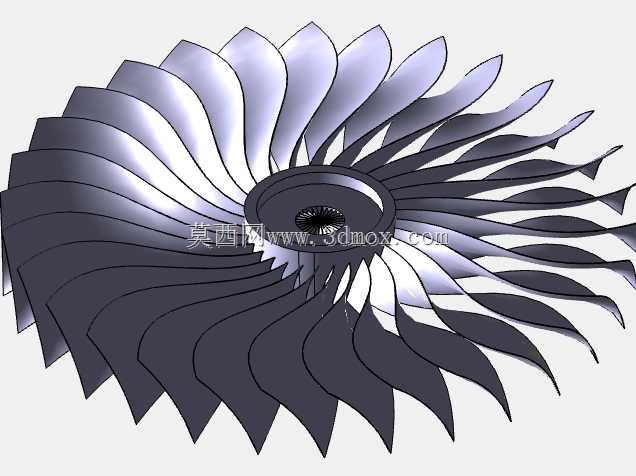

从结构设计逻辑来看，这类径向扩压器的叶片采用空间扭曲翼型设计，完全匹配上游离心叶轮出口的气流角分布，避免气流进入扩压器流道时产生过大的冲角损失。叶片沿周向均匀排布，相邻叶片构成的扩压流道从内径到外径呈平滑渐扩形态，流道的扩张角严格控制在7°到10°的合理区间内——扩张角过小会导致扩压器径向尺寸过大，整机结构重量攀升；扩张角过大则会引发流道内的气流分离，形成涡流堵塞流道，甚至触发压气机喘振，直接影响设备运行稳定性。叶片前缘做了小圆角修型处理，能够适应叶轮出口气流角在变工况下的小幅偏移，拓宽设备的稳定工作裕度；叶片尾缘则做了减薄处理，减少尾迹涡流的强度，降低下游流场的不均匀度。

从安装边界来看，扩压器的内径尺寸需要和上游离心叶轮的出口外径预留0.5%到1%叶轮直径的径向间隙，间隙过小容易在转子高速旋转时发生动静碰磨，引发设备振动超标甚至结构损坏；间隙过大则会导致叶轮出口的气流在间隙段产生强烈的泄漏掺混，大幅降低扩压效率。扩压器的外径尺寸需要匹配下游蜗壳或者弯道的入口内径，轴向安装宽度则要和叶轮出口的流道宽度对齐，避免出现台阶引发的局部流动损失。扩压器的中心轮毂位置设置了定位止口，和机匣上的定位凸台配合保证同轴度，周向则通过均布的螺栓孔完成固定，安装时需要逐次按对角线顺序拧紧螺栓，避免扩压器端面翘曲导致流道变形。

在实际工程应用中，不同场景下的扩压器设计侧重点差异明显：航空发动机用的扩压器会优先控制重量与径向尺寸，在保证效率的前提下尽可能压缩结构占比，叶片多采用高温合金材料适配压气机出口的高温环境；工业离心压缩机用的扩压器更看重全工况下的效率与稳定性，部分可调式扩压器还会在叶片根部设置旋转调节机构，根据运行工况调整叶片安装角，进一步拓宽稳定工作范围；工业泵用的扩压器则会侧重抗汽蚀性能与耐磨特性，流道表面会做抛光处理降低介质流动阻力，输送含颗粒介质时还会在叶片表面堆焊耐磨层提升使用寿命。

建模过程中需要重点关注叶片型面的光顺性，相邻叶片间的流道不能出现局部凹陷或者凸起，否则会在局部形成低速涡流区，不仅降低扩压效率，长期运行时还会在涡流区积累杂质，引发流道堵塞。叶片与轮毂、轮盖的连接位置需要做圆角过渡，避免应力集中，尤其是在高速气流反复冲刷的工况下，应力集中位置容易出现疲劳裂纹，影响部件使用寿命。对于需要进行CFD仿真验证的场景，建模时还要保证扩压器进出口的流道延伸段长度足够，避免边界条件设置位置离核心流道过近，导致仿真结果出现偏差。
