阀组配套滑动支撑机械结构

　　在流体控制类阀组的装配体系中，这类滑动支撑构件是保障阀组动作平顺性的核心配套零件，多应用在液压阀组、气动控制阀组的安装工位，承担滑动导向、载荷承载、位置限位的多重作用，区别于固定式支撑结构，这类滑动支撑需要兼顾相对运动时的低摩擦特性与静态安装时的结构刚性，避免阀组动作过程中出现卡滞、偏移、受力变形等问题。从实际工况适配角度来看，这类支撑件通常安装在阀块与外部执行机构的衔接位置，当阀杆或者阀芯需要做轴向、径向的微调位移时，支撑件的内孔工作面会与运动件形成滑动配合，既要保证运动件的行程范围内同轴度偏差控制在允许阈值内，也要承受运动过程中传递的径向载荷，避免阀杆受偏载出现密封件磨损、动作卡涩的故障。

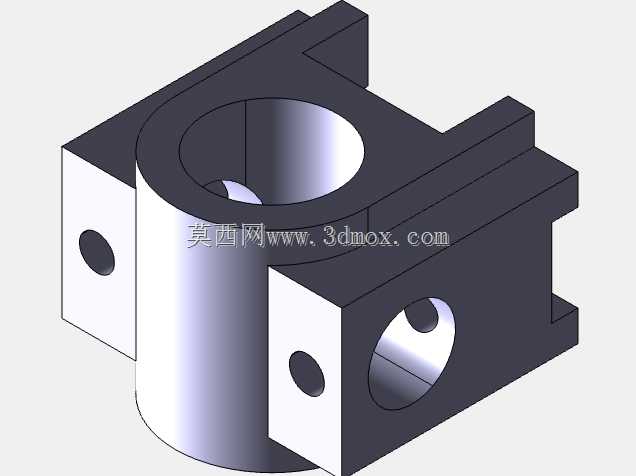

　　从结构设计逻辑来看，该构件采用主体块式集成结构，中间设置大直径通孔作为滑动配合的主工作面，孔壁的加工精度需要满足滑动配合的公差要求，表面粗糙度要控制在合理区间，既不能过于粗糙造成摩擦阻力过大，也不能过于光滑导致润滑油膜无法附着加剧磨损。构件两侧延伸出带安装孔的定位凸台，凸台上的小孔用于穿装固定螺栓，将整个支撑件牢牢固定在阀块的安装基面上，凸台与主体衔接的位置做了直角加强结构，避免螺栓锁紧时或者受侧向载荷时出现应力集中断裂的问题。

　　构件侧面额外设置的横向通孔，主要用于穿装定位销或者润滑油路导管，一方面可以在装配时实现支撑件与阀块的精准定位，消除装配间隙带来的位置偏差，另一方面可以外接润滑管路，将润滑介质直接引导到滑动配合面，形成持续的润滑膜，降低长期往复运动带来的磨损量。在安装边界的适配设计上，该支撑件的底部采用平直安装基面，能够与阀块的预制安装平面完全贴合，安装时不需要额外加工调整垫片，只要保证基面平面度符合装配要求即可完成定位；整体的外形轮廓做了切边处理，避免与阀块上相邻的其他阀件、管路接头产生装配干涉，在有限的阀组安装空间内最大化压缩结构体积，同时不削弱自身的结构强度。

　　实际应用中，这类滑动支撑的材质多选调质处理的结构钢，滑动配合面根据工况需求可以做淬火硬化或者镶嵌铜衬套处理，提升耐磨性能，延长构件的使用寿命；在装配调试阶段，需要先检查支撑内孔与运动件的配合间隙，保证间隙值在设计允许的范围内，过大会导致运动精度不足，过小则会出现运动卡滞，锁紧固定螺栓时要采用对角分次锁紧的方式，避免锁紧力不均造成支撑件变形，影响内孔的圆度。不同于通用型的滑动轴承类零件，这类支撑件是专门针对阀组的安装空间、载荷特性、运动行程定制化设计的结构，不需要额外加装转接座就可以直接集成在阀块上，减少了装配环节的累积误差，也让阀组的整体结构更加紧凑，在中小通径的工业控制阀组、仪器仪表配套阀组中应用十分广泛，能够有效提升阀组动作的可靠性与稳定性，降低后期运维过程中因为支撑失效带来的故障停机概率。设计这类构件时，还需要重点考虑受力方向的载荷分布，主承载面的壁厚要满足额定载荷下的强度要求，避免长期受载出现塑性变形，安装孔的位置要与阀块上的预制螺纹孔完全对应，孔位偏差需要控制在螺栓装配允许的公差范围内，否则现场装配时会出现螺栓无法穿装、强行锁紧导致构件变形的问题。
