TRGK300筒式阀块组件结构设计

　　在流体控制管路系统的现场安装环节，经常会遇到安装空间局促、多油路需要集成布设的场景，传统分散式阀组不仅占用管路排布空间，还会因为接头过多增加泄漏风险，这类筒式集成阀块就是针对这类工况开发的集成化元件。从结构上看，该阀块采用整体圆筒式主体设计，区别于常规方形阀块的平面安装逻辑，圆筒结构可以更好适配圆形管路的同轴安装需求，筒身周向均匀布设的多组安装孔，既可以用于端盖的密封连接，也可以作为外接油路、控制元件的接口点位，孔位的排布经过受力校核，避免在筒壁应力集中区域开孔，保证承压状态下的结构强度。

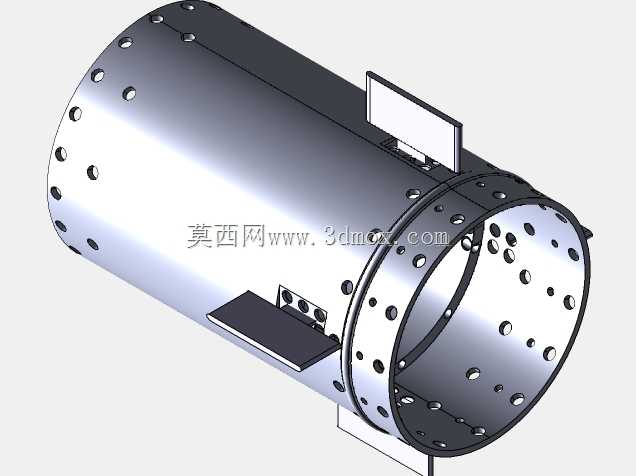

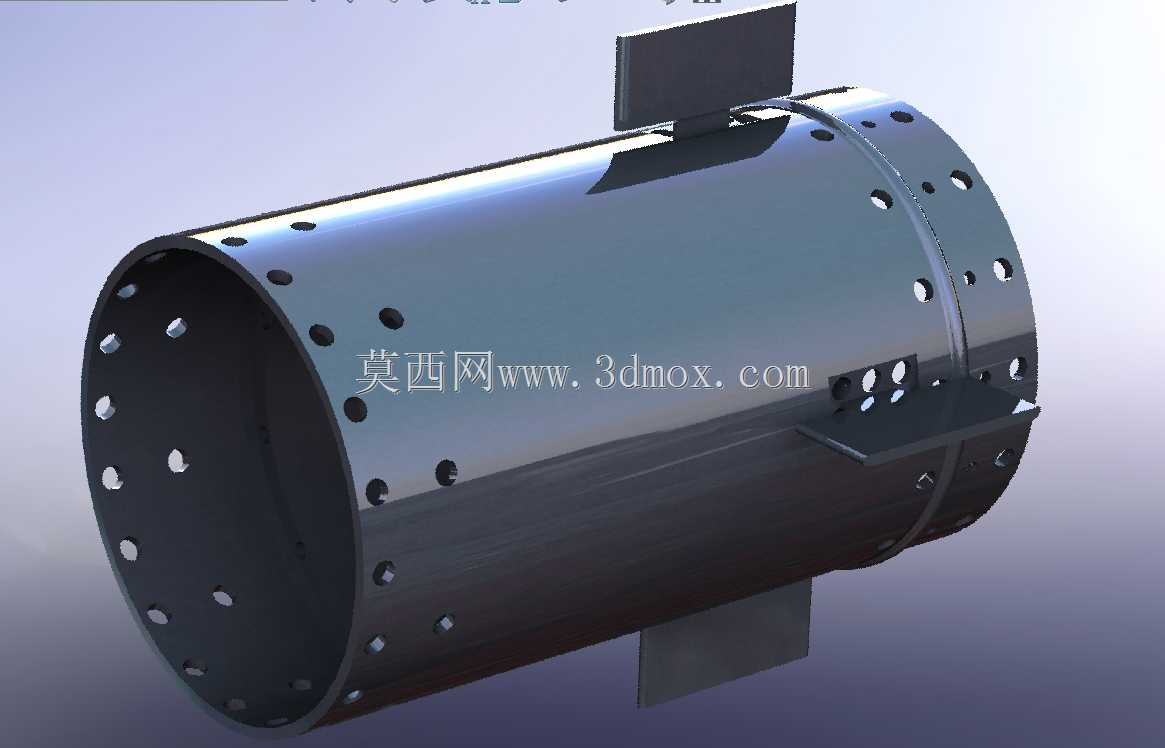

　　阀块外侧伸出的三个凸台结构，分别承担不同的功能：顶部的方形凸台用于安装控制信号接收元件或者手动调节机构，侧面的横向凸台作为主油路的进出接口，底部的方形凸台则是安装固定的支撑位，三个凸台与筒体采用一体化加工成型，没有额外焊接拼接的接缝，从根源上减少了压力工况下的渗漏隐患。设计这类阀块的时候，首先要考虑的是内部油路的走向合理性，要在有限的筒壁厚度范围内，打通不同接口之间的流道，同时避免流道之间出现壁厚过薄的串腔问题，流道的转角位置会做圆弧过渡处理，减少流体在阀块内部的压力损失，降低高速流体对壁面的冲蚀影响。

　　安装边界方面，该阀块的筒体直径与对接管路的通径匹配，两端的法兰孔位采用标准圆周均布设计，可以直接和同规格的管路法兰对接，不需要额外制作过渡转接件，底部支撑凸台的安装孔间距符合常规阀组支架的安装尺寸，现场安装时不需要重新打孔适配，能够直接固定在预设的安装基座上。实际应用中，这类阀块多用于中高压流体输送系统，既可以在液压控制系统中作为油路集成分配单元，将多个控制回路的油路整合在单个阀块内部，减少外部管路的连接数量，也可以在工业流体输送管路中作为截流、调节功能的载体，通过在顶部凸台加装不同的控制阀芯，实现开关、流量调节、压力稳压等不同的控制功能。

　　周向的孔位设计也预留了足够的扩展空间，后期如果需要新增检测接口，比如加装压力传感器、温度传感器，可以直接在预留的孔位上加工内螺纹安装元件，不需要对阀块主体进行大规模改造。筒体的壁厚设计经过承压计算，能够满足对应压力等级下的强度要求，外表面的平整区域可以根据使用场景做防腐处理，比如镀锌、喷涂防腐涂层，适配不同的工作环境，不管是常规的工业车间环境，还是有一定腐蚀性的化工管路场景，都能保证长期使用的结构稳定性。和传统的分体式阀组相比，这种集成筒式阀块的装配工作量更小，现场安装只需要完成两端法兰对接和底部支撑固定，再连接对应的控制元件即可，不需要逐根连接外部油管，既减少了装配工时，也降低了因为接头密封失效导致的泄漏概率。在设计建模过程中，这类零件需要重点关注各个安装孔的位置度公差，尤其是两端法兰的连接孔，要保证和对接管路的孔位完全同轴，避免安装时出现螺栓无法穿入的问题，凸台和筒体连接的位置要做圆角过渡，减少应力集中，避免在承压过程中出现连接位置开裂的问题。内部流道的加工精度也有明确要求，流道内壁要保证足够的光洁度，减少流体流动的阻力，同时避免杂质在流道内壁残留堆积，影响阀块的正常使用。
