欧规插脚式电池充电适配器结构设计

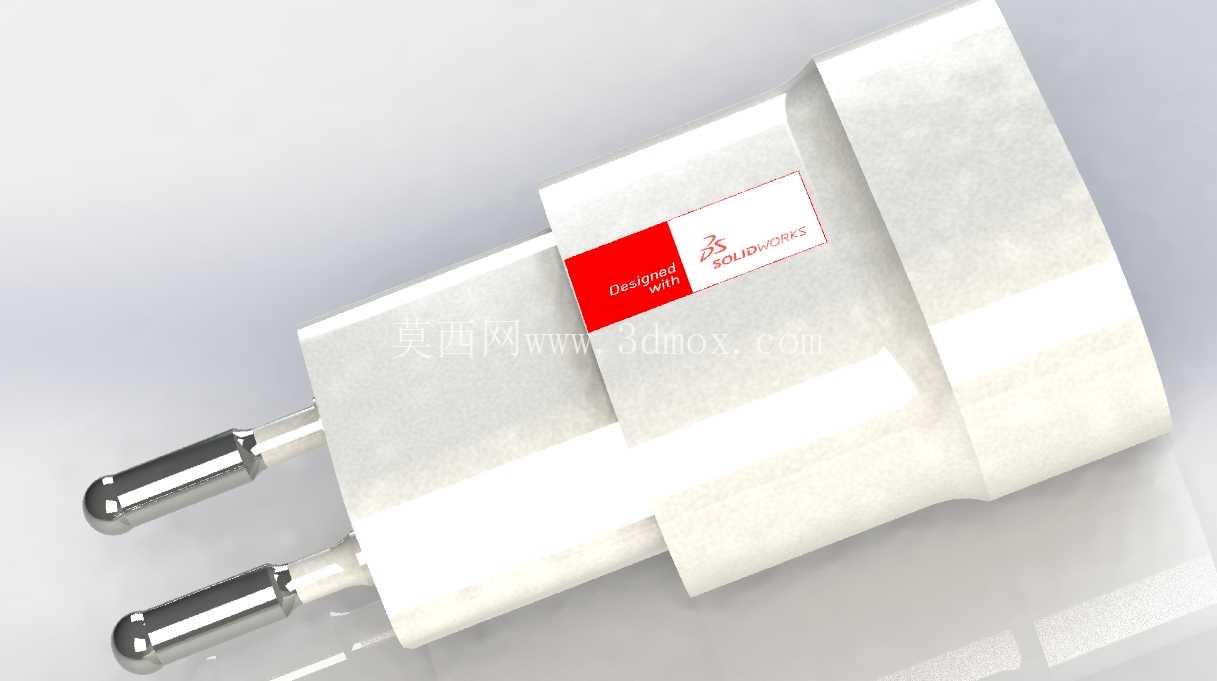

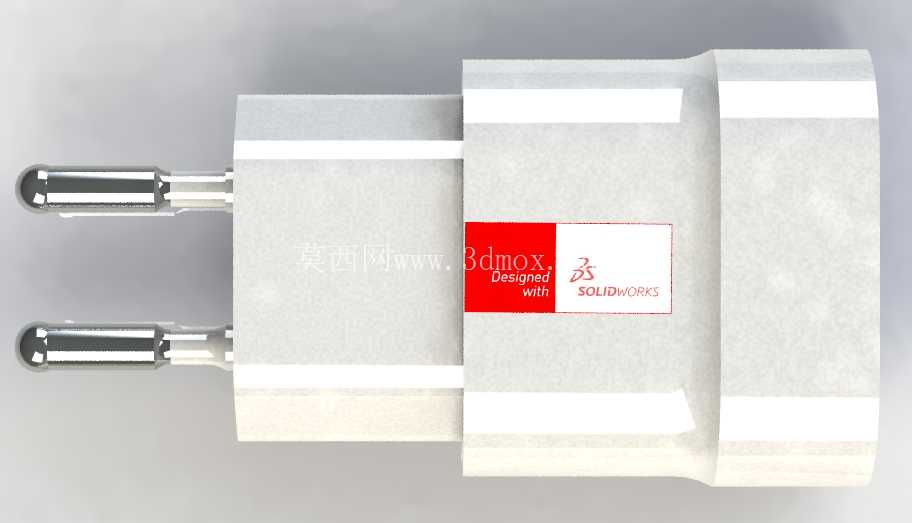

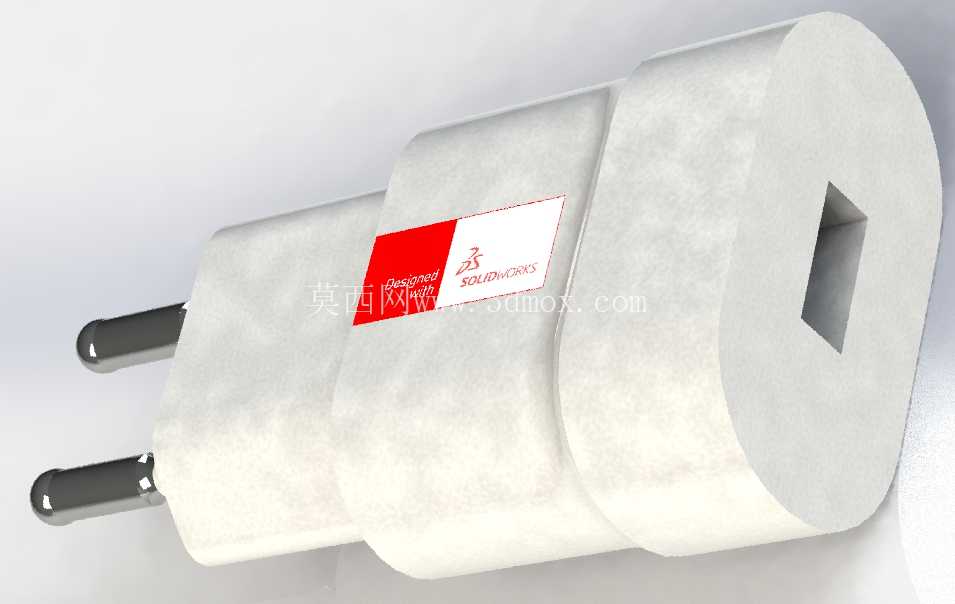

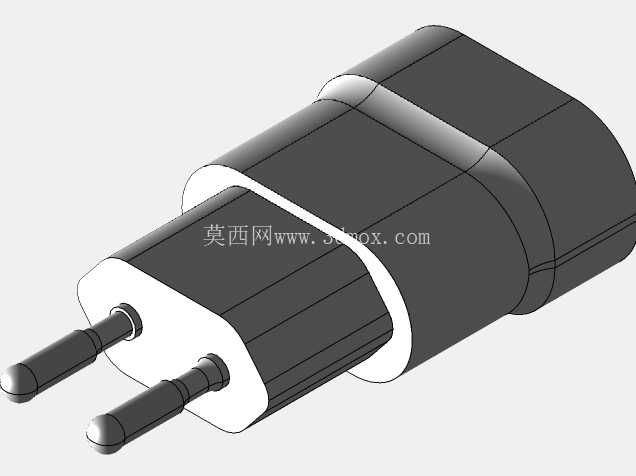

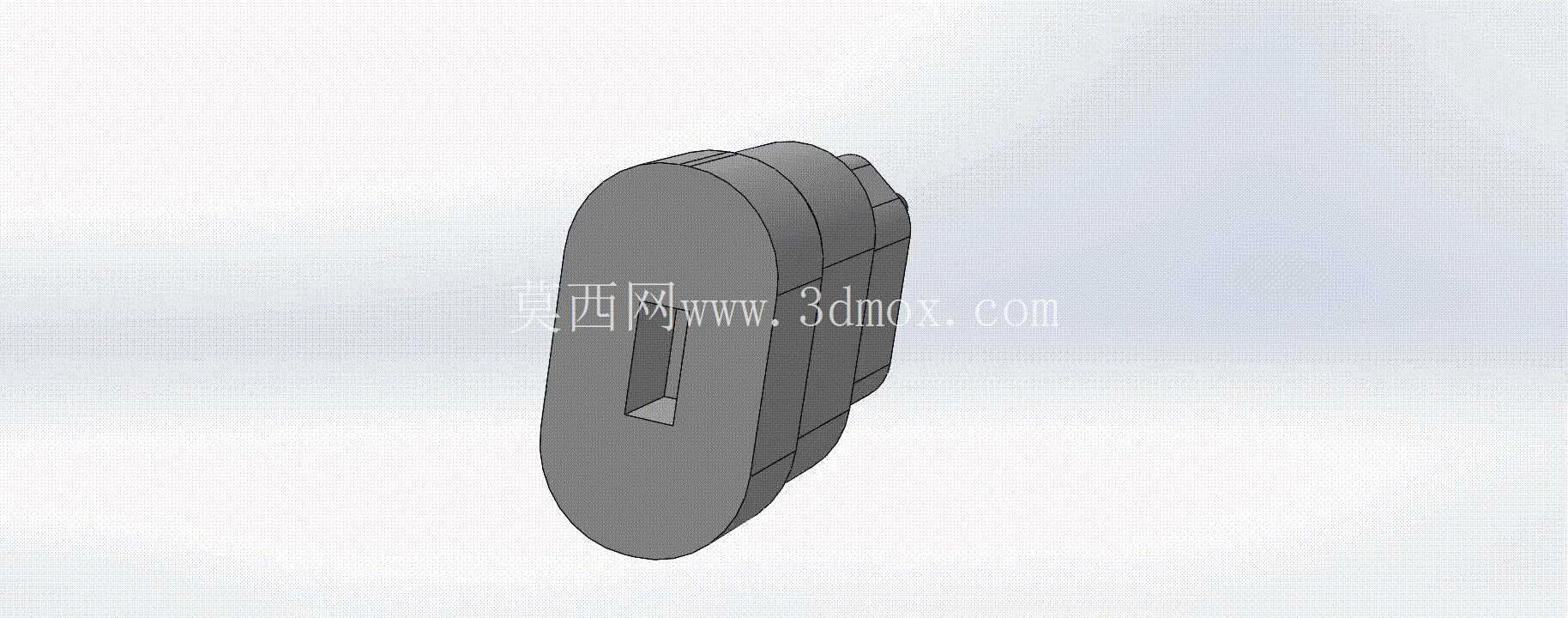

这款插墙式充电适配器的三维结构设计，核心围绕民用低压电子设备的电池补能场景展开，日常可覆盖手机、小型数码外设、便携小家电等额定输入功率范围内的设备供电需求，直接替代可拆卸式充电线的墙插端转换功能，无需额外线材即可完成市电到低压直流的转换输出。从结构布局来看，整体采用一体化插脚与壳体融合的设计思路，两个圆柱型欧规插脚直接从壳体前端伸出，插脚的中心距、伸出长度、直径参数完全匹配欧盟地区民用墙插的标准尺寸，插脚根部做了圆弧过渡的加强结构，避免反复插拔过程中插脚与壳体连接位置出现应力开裂，插脚与内部PCB板的连接采用压接式铜片传导，相比焊接结构能承受更大的插拔侧向力，长期使用不易出现接触不良的问题。壳体采用上下两瓣扣合的结构设计，分型面设置在壳体侧面的棱线位置，既可以隐藏合模线提升外观质感，也能在扣合后形成完整的密封腔体，内部PCB板通过壳体内部的定位筋与卡扣完成固定，不需要额外打螺丝，既减少了装配工序，也能避免螺丝柱占用内部空间，让整体结构更加紧凑。壳体表面做了细微的磨砂纹理处理，既可以提升握持插拔时的摩擦力，也能减少日常使用中表面划痕的产生，侧面的标识区域预留了标签粘贴位，可标注额定输入输出参数、认证标识等信息，不会因为日常插拔摩擦导致标识磨损。从安装边界来看，整体外形为方正的小体积块体，插脚伸出端面为平整平面，插入墙插后壳体与墙面完全贴合，不会因为壳体倾斜导致插脚受力不均，相邻墙插位的预留间隙也经过核算，插入后不会遮挡旁边的插座接口，满足多设备同时插装的使用需求。内部结构的布局上，高压区与低压区做了明确的隔离筋设计，高压侧的插脚连接铜片周围设置了挡墙，避免安规距离不足导致的爬电风险，元器件排布按照电流流向依次布置，从插脚输入到整流、变压、稳压输出的路径最短，减少线路损耗的同时也降低了内部电磁干扰，输出端的接口位置设置在壳体远离插脚的一端，插装后充电线自然下垂，不会出现线材弯折受力的情况。在结构强度设计上，壳体的壁厚设置在均匀的1.8mm，既满足插墙插拔时的抗冲击强度要求，也不会因为壁厚过厚导致外壳缩水影响外观，插脚位置的壳体局部加厚到2.5mm，承受插拔时的主要冲击力，壳体边角做了R2的圆角处理，既避免锐边划伤用户，也能在意外跌落时分散冲击力，减少壳体开裂的概率。这款充电适配器的结构设计完全围绕日常高频使用的场景做优化，没有多余的冗余结构，在满足安规要求的前提下尽可能压缩整体体积，兼顾了结构可靠性、装配便捷性与使用便利性，可直接作为同类型小功率充电适配器的结构设计参考，也可用于消费电子供电配件的结构教学演示，帮助结构设计从业者理解插墙式电源产品的布局逻辑与安规设计要点。
