阀块配套安装连接固定结构件

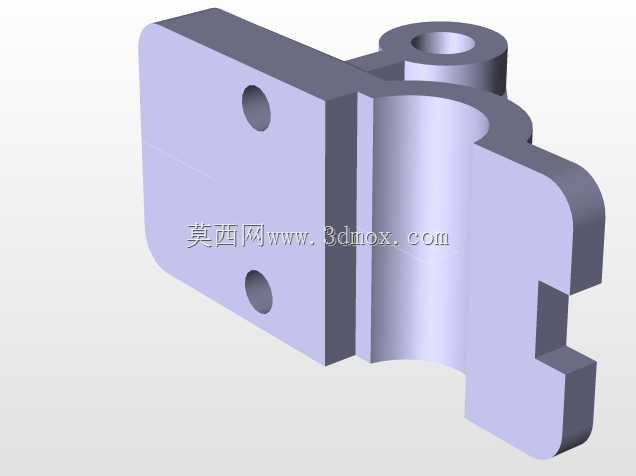

　　该结构件属于阀组集成系统中的配套安装固定构件，主要应用在工业液压阀组、流体控制阀门的安装集成场景中，承担阀块与安装基面的连接定位、相邻阀组构件的衔接限位作用，在液压站阀组排布、工艺管路阀组安装、小型集成阀岛装配场景中都能适配使用。从功能特性来看，构件左侧的平板安装区域开设两个同轴定位安装孔，可通过螺栓穿过孔位将整个构件锁紧在设备安装基板或者阀组安装面板上，平板区域的平面度控制在安装适配的公差范围内，能够保证安装后与基面完全贴合，避免出现安装倾斜导致的阀组对接错位问题。中部的弧形抱合结构是核心的衔接部位，弧形内曲面的曲率与对应阀块的圆柱衔接段完全匹配，安装后可以紧密贴合在阀块的对应柱面外侧，既能够限制阀块的径向窜动，也能分担阀块安装后承受的管路侧向应力，避免阀块自身的连接螺纹长期受侧向力出现疲劳损坏。构件上部的带孔凸台结构，可用于安装阀组的定位销或者外接小型传感元件的固定支架，凸台内孔的同轴度与弧形内曲面保持设计基准统一，保证安装后上部附件的位置精度符合阀组整体的装配要求。

　　下部的阶梯卡位结构，可嵌入阀块基座对应的卡槽内，实现安装时的快速预定位，装配时不需要额外扶持对位就能将构件卡入预设位置，大幅提升阀组的装配效率，同时卡位结构的台阶面可以承受阀块工作时产生的轴向冲击力，避免连接螺栓受剪切力出现断裂风险。设计过程中，首先以适配的目标阀块安装接口尺寸作为基准，确定弧形内曲面的曲率半径与轴向长度，保证抱合接触面积达到阀块连接段周长的三分之一以上，确保应力传递均匀；左侧安装板的厚度根据阀组整体重量与工作振动强度计算得出，两个安装孔的孔距匹配通用阀组安装面板的标准孔距规格，不需要额外对安装面板进行二次打孔改造就能直接适配。

　　上部凸台的高度根据常用外接附件的安装空间要求设定，避免凸台过高与阀组上的管路接头产生干涉，下部卡位的台阶深度根据阀块基座的卡槽深度匹配，预留0.1mm的装配间隙保证拆装顺畅，同时不会出现装配后松动旷量。从安装边界来看，构件整体的最大外轮廓宽度不超过对应阀块的安装面宽度，安装后不会突出阀块侧方占用额外的排布空间，在多联阀组并排安装的场景中，相邻阀块的该类构件不会出现空间干涉；安装孔的孔径适配常用的内六角圆柱头螺栓规格，螺栓沉头深度完全容纳螺栓头，安装后螺栓头不会突出安装板平面，保证与基面的完全贴合。弧形结构的外边缘做了等半径倒圆角处理，既避免装配时锐边划伤操作人员，也能减少应力集中，提升构件在长期振动工况下的结构强度。

　　构件的所有配合面都预留了合理的形位公差，安装板平面与弧形内曲面的垂直度控制在装配要求范围内，保证安装后阀块的轴线与安装基面保持垂直，避免阀块倾斜导致内部流道对接错位产生的流体压力损失。在实际工况应用中，该构件可以适配中低压流体管路的阀组安装，不管是矿物油介质的液压阀组，还是水基介质的工业管路阀组，只要对应安装接口尺寸匹配都能使用，构件的结构设计没有冗余的多余结构，在保证结构强度满足受力要求的前提下尽可能压缩整体体积，减少阀组整体的安装占用空间，对于紧凑型集成阀组的设计排布非常友好。建模过程中所有特征都采用参数化关联设计，如果需要适配不同尺寸规格的阀块，只需要修改弧形曲率、安装孔距、卡位尺寸等核心参数就能快速生成对应规格的构件模型，不需要重新进行整体结构的建模绘制，能够大幅提升同系列阀组安装构件的设计效率。
