汽车冲压模具用双环连接连杆结构设计

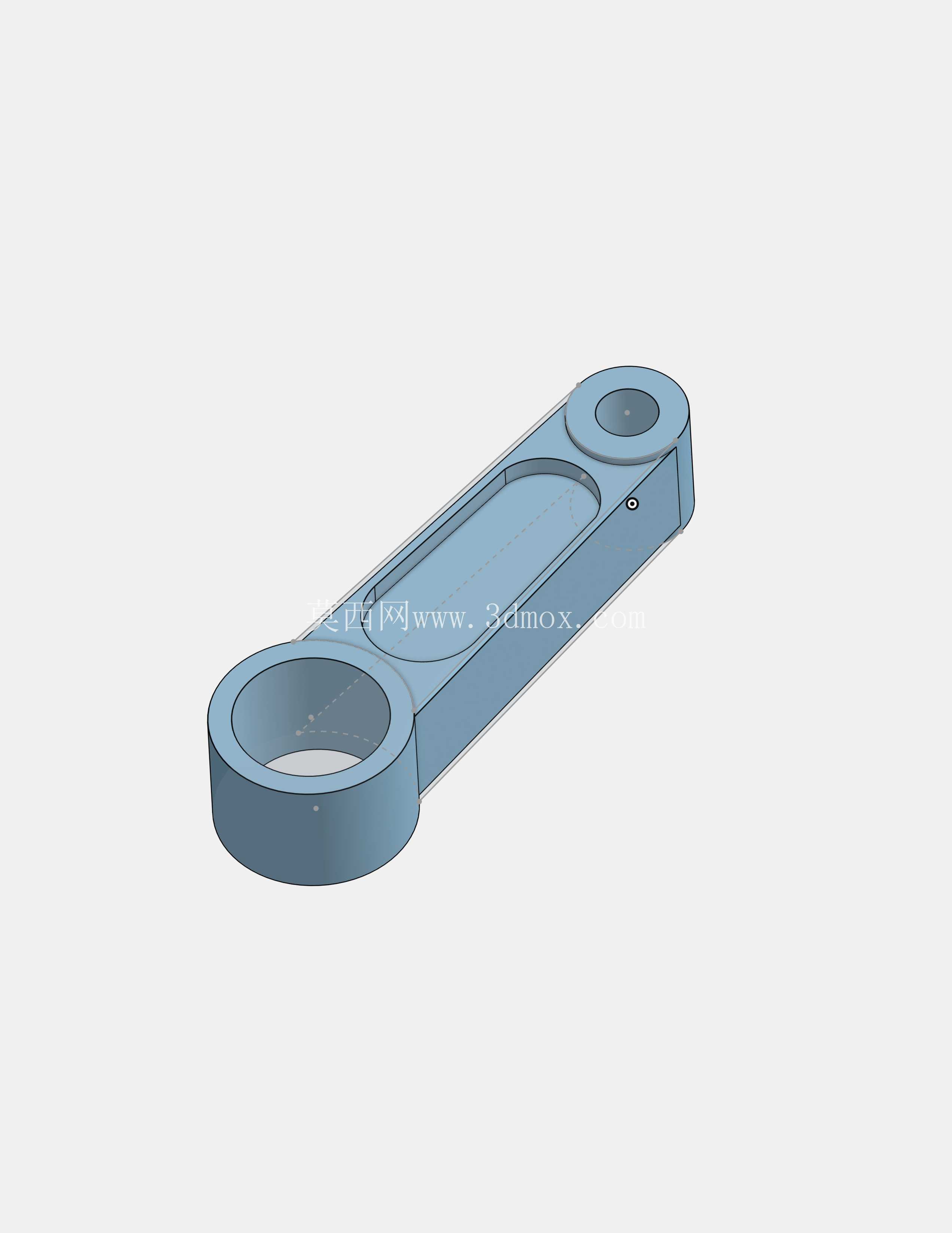

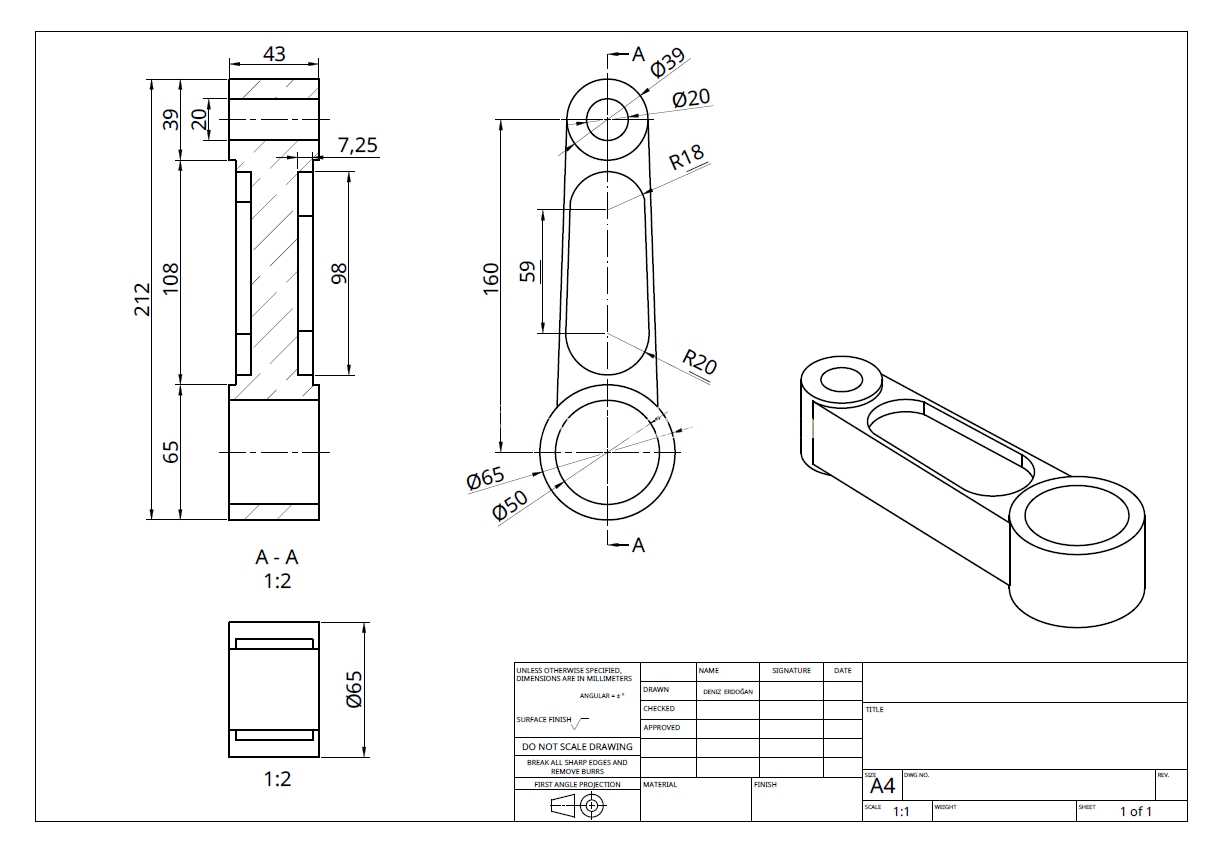

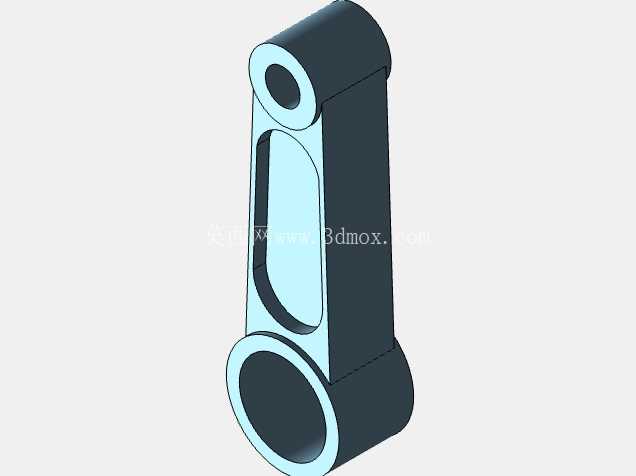

在汽车冲压生产线的模具工位布局中，这类双环端连杆是承担工位间动作传递、模具组件联动的核心受力构件，区别于内燃机动力连杆的高速交变载荷工况，冲压模具配套连杆的载荷特性更偏向低速大冲击、单次行程内的定行程推拉传递，常见于级进模的料带顶出联动、斜楔机构的动作传导、拆垛工位的取料臂传动连接等场景。从结构形态来看，该连杆采用两端大直径同轴环孔、中间长条形连接臂的整体构型，两端环孔为核心安装接口，孔内壁需要与配套的销轴、自润滑衬套做间隙配合，配合公差通常选取H7/f6的基孔制间隙配合，保证往复摆动过程中无卡滞、同时不会因间隙过大产生传动冲击。中间连接臂采用了下沉式凹槽的轻量化设计，并非实心矩形截面，这种设计并非单纯为了减重——冲压模具的安装空间往往十分紧凑，尤其是多工位级进模的内部传动链路，连杆在摆动过程中需要避让周边的模座凸台、导柱导套、气路管路等部件，凹槽结构可以在保证截面抗弯模量满足载荷要求的前提下，压缩连杆的整体厚度方向尺寸，避免运动过程中发生结构干涉。两端环孔的端面做了小尺寸的凸台止口设计，这个细节是安装定位的关键：当连杆与两侧的传动摇臂、驱动块连接时，止口可以嵌入对应构件的定位沉孔内，不需要额外加装定位销就能保证连杆的安装平面度，避免连杆受侧向力时发生端面偏磨，同时也能减少装配时的调整时间，符合冲压模具快装快调的维护需求。从安装边界来看，两端环孔的中心距是该连杆的核心安装参数，直接决定了传动行程的大小，设计时需要严格匹配对应工位的驱动行程与执行端动作距离，中心距公差通常控制在±0.02mm以内，避免因尺寸偏差导致执行端动作不到位，比如斜楔侧冲工位如果连杆中心距超差，会直接导致侧冲头的进给量不足，冲压件的侧孔位置度不合格。环孔的内径尺寸需要匹配常用的模具标准件销轴规格，尽量选用行业通用的标准直径，减少定制销轴的采购与维护成本，环孔的外圆直径则是根据销轴的剪切强度、连杆的端面挤压应力计算得出，保证在冲压峰值载荷下，环孔部位不会发生胀裂、塑性变形等失效形式。中间连接臂的宽度与厚度尺寸，是按照两端铰接点的最大载荷做抗弯强度校核确定的，凹槽的深度不能超过臂厚的三分之一，避免截面削弱过多导致连杆在冲击载荷下发生弯折断裂，凹槽的转角处做了大圆角过渡，避免应力集中，这一点在冲压模具的冲击载荷工况下尤为重要，直角转角处很容易在反复冲击下萌生疲劳裂纹，最终导致连杆断裂引发模具故障。在实际应用中，这类连杆的工作环境往往伴随冲压过程产生的金属碎屑、冲压油雾，所以设计时没有采用复杂的密封结构，而是通过环孔端面的间隙预留、配合面的粗糙度控制，保证少量碎屑进入配合面后不会造成卡滞，表面通常会做发黑或者磷化处理，提升防锈能力与表面硬度，减少长期往复摆动带来的磨损。不同于传动系统中高速运转的连杆，冲压模具用连杆的摆动角度通常不会超过45度，大部分工况下是在30度以内的角度范围内做往复摆动，所以衬套的磨损集中在环孔的局部弧段，设计时可以在环孔的受力对应位置开设润滑油槽，定期补充润滑脂就能大幅延长使用寿命，不需要频繁拆解更换。在建模过程中，需要重点关注两端环孔的同轴度、环孔端面与连杆中心平面的垂直度，这些形位公差如果不满足要求，装配后会出现连杆别劲、传动阻力大、销轴异常磨损等问题，中间臂的凹槽结构要做等壁厚处理，保证热处理过程中变形均匀，不会因为壁厚不均导致淬火后连杆发生弯曲变形。另外，连杆的整体重量也需要控制在合理范围内，过重的连杆会增加驱动端的负载，尤其是气动驱动的模具工位，连杆重量过大会导致气缸动作响应变慢，影响冲压生产线的节拍，所以在满足强度要求的前提下做轻量化结构设计，是这类模具连杆设计的核心思路之一，既要保证结构强度足够承受冲压冲击载荷，又要尽可能压缩外形尺寸、减轻自身重量，同时兼顾安装维护的便利性与标准件的通用性，适配冲压模具紧凑的内部安装空间与恶劣的工作环境。
