清洁太阳能集热系统核心换热辊结构

在分布式光伏光热一体化项目、户用太阳能供热系统以及中小型工业太阳能预热场景中，这类长辊型换热构件是光热转换环节的核心承载部件，区别于常规平板式集热元件，圆柱辊型结构更适配曲面安装场景，比如弧形屋面、一体化遮阳集热棚的铺设需求，能在有限安装空间内最大化受光面积，同时降低风阻对集热阵列的影响。从实际使用场景来看，这类构件既可以作为独立的光热集热单元，直接串联接入民用热水循环管路，也可以作为光伏板的配套冷却辊，铺设在光伏组件背面，通过内部流通的换热介质带走光伏板工作时产生的多余热量，既提升光伏电池的光电转换效率，又能将回收的热量用于供暖、供热水，实现热电联产的收益最大化。

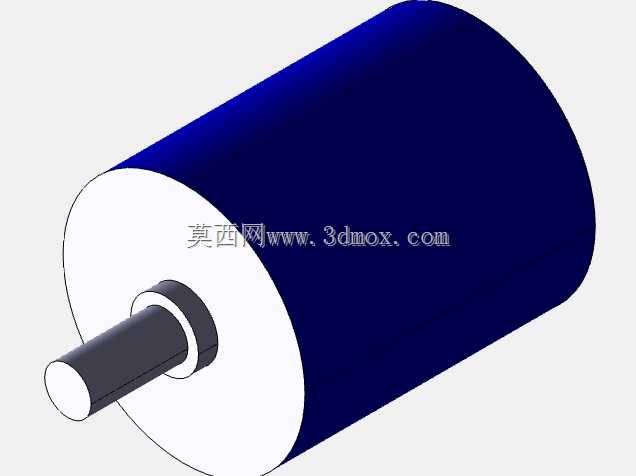

从功能特性上看，该辊体采用同轴双层结构设计，外层为深色高吸收率涂层辊壳，负责最大化吸收太阳辐射能，中间层为真空隔热腔，减少吸收的热量向外部环境散失，内层为介质流道，换热介质从一端轴心的接口流入，沿着辊体内壁的导流槽螺旋流动，充分吸收辊壳传递的热量后从另一端轴心接口流出，这种轴心进出的接口设计，能让辊体在配套跟踪支架转动追日的过程中，管路不会发生缠绕干涉，适配单轴跟踪式太阳能阵列的安装需求。辊体两端的伸出轴段既是支撑定位结构，也是介质流通的通道，轴段直径匹配常规的滚动轴承内孔尺寸，可直接安装在标准支架的轴承座上，不需要额外定制转接件，降低现场安装的加工成本。

设计过程中首先考虑的是户外长期使用的耐候性，辊壳选用导热系数适中、抗紫外线老化的材质，表面涂层经过哑光处理，减少镜面反射带来的光损失，同时避免强光反射造成的光污染。结构强度计算阶段，重点校核了辊体在12级风压、20cm积雪载荷下的挠度变形，确保长径比接近20:1的辊体在极端天气下不会发生弯曲形变，避免内部流道变形堵塞、两端密封件错位泄漏的问题。密封结构采用双重径向密封，外侧为防尘防水的橡胶密封圈，阻挡户外沙尘、雨水进入轴承部位，内侧为耐高温的氟橡胶密封件，耐受换热介质最高120℃的工作温度，避免长期高温运行下密封老化失效。

安装边界方面，该辊体的有效集热长度可根据项目需求模块化拼接，单段标准辊体的两端轴段同轴度公差控制在0.1mm以内，多段拼接后整体跳动量不超过0.5mm，适配串联安装的同轴度要求。安装时辊体的轴心高度距离安装面预留不小于150mm的间隙，既满足管路连接的操作空间，也避免辊体高温烘烤屋面防水层，同时预留的空气层能减少辊体向安装面的无效热传导。辊体的倾斜安装角度可根据项目所在地的纬度调整，角度调整范围在15°到60°之间，两端支撑座的安装孔位采用长圆孔设计，允许现场安装时存在±10mm的位置误差，降低土建基础的施工精度要求。

在实际运维过程中，这种圆柱辊型结构相比平板集热板更易清洁，雨水冲刷即可带走表面大部分浮尘，弧形表面不会积存落叶、鸟粪等遮挡物，长期使用的光衰率比平板结构低8%左右。内部流道采用等截面设计，介质流动阻力小，循环泵的扬程需求比同功率平板集热器低15%，能降低系统运行的能耗。流道内壁做了钝化处理，适配水、防冻液等多种换热介质，不会因为长期充注介质产生结垢、腐蚀问题，设计使用寿命不低于25年，匹配太阳能系统的整体服役周期。
