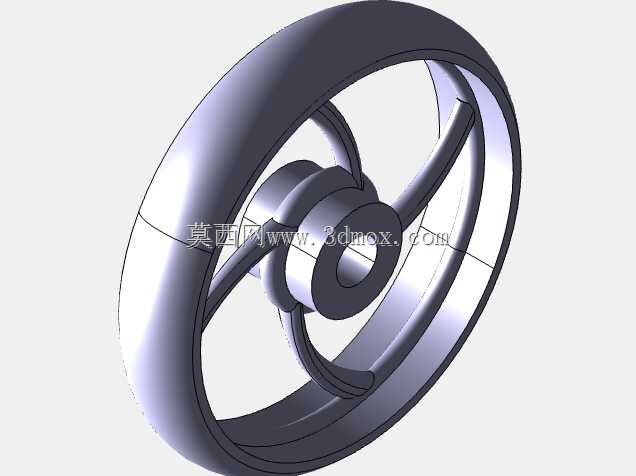

该轮体零件的设计核心围绕低载荷旋转传动场景展开,在手动阀门操作、轻型输送线从动辊、小型工装移动机构等场景中,这类轮体既可以作为手轮提供操作力矩输入,也可作为轻型行走轮承担小吨位负载的移动支撑。从结构功能来看,中心设置的阶梯轴孔用于匹配对应直径的传动轴,孔位的同轴度公差控制在0.02mm以内,保证轮体旋转时不会出现径向跳动,避免传动过程中产生额外的磨损与振动;三根弧形轮辐采用等强度梁结构设计,在保证整体结构刚度的前提下,尽可能削减了非受力区域的材料余量,相比实心轮结构减重可达40%以上,同时弧形过渡的结构能够有效分散应力集中点,在承受瞬时冲击载荷时不会出现轮辐断裂的问题。
外圈轮缘采用圆弧面过渡设计,当作为手轮使用时,圆弧面能够贴合操作人员手掌轮廓,转动操作时不会产生硌手的问题,操作力矩传递更顺畅;当作为行走轮使用时,圆弧轮缘能够适配不同平面的行走轨道,即使轨道存在微小的平面度误差,也能保证轮体与轨道的接触面积稳定,避免出现卡滞、跑偏的情况。设计过程中优先考虑了安装边界的适配性,中心轴孔的轴向长度与常规传动轴的安装轴段长度匹配,轮辐与中心轮毂的连接处采用R3圆角过渡,既避免了加工过程中出现应力裂纹,也保证了安装时不会与轴端的锁紧螺母、挡圈等标准件产生干涉;轮缘的外径尺寸经过力矩核算,当作为阀门手轮使用时,操作人员施加150N的圆周力即可输出足够的启闭力矩,满足常规截止阀、闸阀的手动操作力矩需求。
从加工工艺角度来看,该轮体的结构完全适配铸造后精加工的工艺路线,轮辐的弧形曲面无需复杂的多轴加工,普通三轴铣床即可完成精加工工序,轮毂端面与轴孔的垂直度公差控制在0.015mm以内,保证轮体安装后端面跳动量符合使用要求。在实际设备装配场景中,这类轮体的安装无需额外的定制工装,仅需通过普通平键即可实现与传动轴的周向固定,轴端加装标准轴用挡圈即可完成轴向定位,装配工序简单,后期维护更换时无需拆解周边关联部件,能够大幅降低设备的运维成本。
针对不同的使用场景,该轮体的材质可根据负载需求灵活调整,低载荷手动操作场景可采用工程塑料注塑成型,进一步降低零件自重与生产成本;中等载荷移动支撑场景可采用铸铝材质,兼顾轻量化与结构强度;高载荷传动场景可采用球墨铸铁铸造,保证长期交变载荷下的结构可靠性。轮缘表面未设置额外的防滑纹路,是因为在作为手轮使用时,操作场景多为干燥无油污的工业环境,金属表面的粗糙度足以提供足够的操作摩擦力;若应用在有油污的潮湿环境,可在轮缘表面增加滚花结构,进一步提升摩擦系数,避免操作时出现打滑问题。三根轮辐的排布采用120°等分设计,保证轮体旋转时的动平衡性能,即使在每分钟60转的连续旋转工况下,也不会产生明显的离心振动,适配轻型输送线的从动轮使用需求。
