弹簧加载式泄压阀结构三维设计

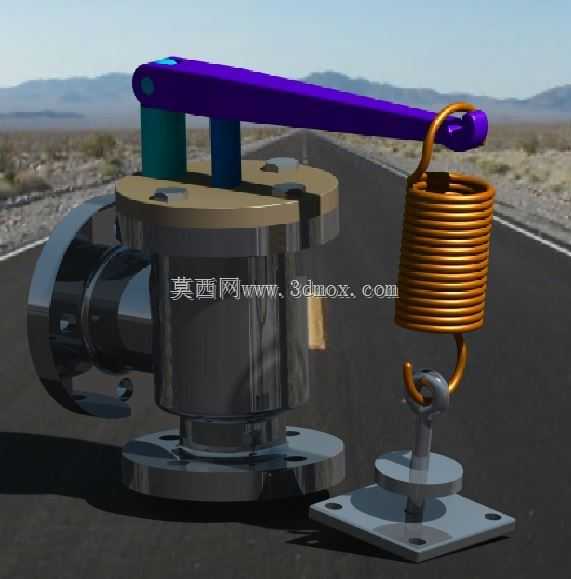

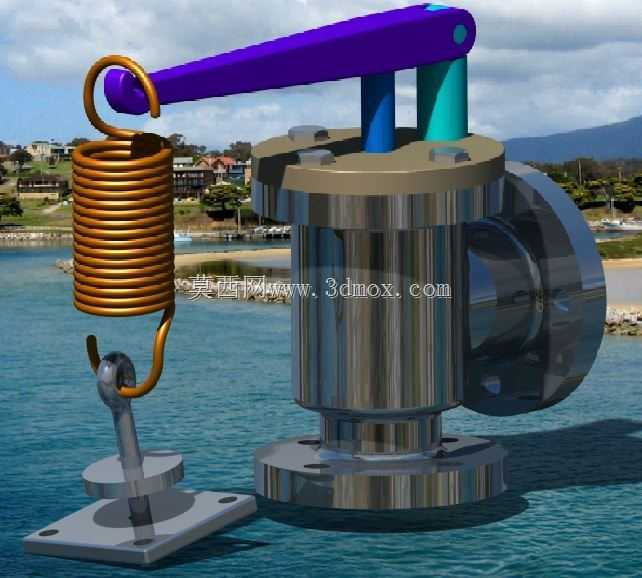

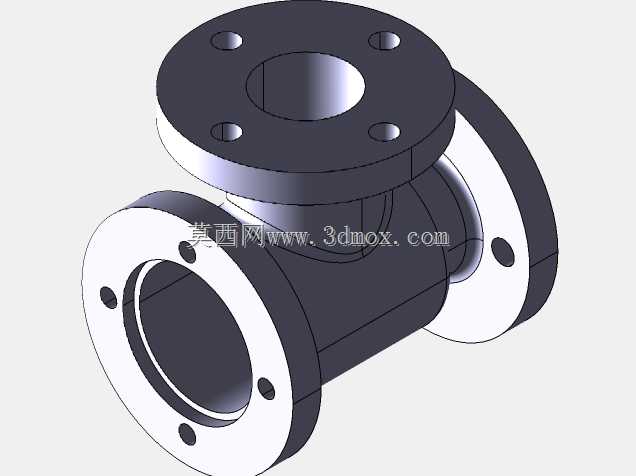

　　在化工流体输送、压力容器配套、液压动力回路这类带压运行的工业场景里，超压泄放是保障系统安全的核心环节，弹簧加载式泄压阀作为被动式安全元件，不需要额外电控或动力源，完全依靠介质压力与弹簧预紧力的平衡实现自动启闭，是中小通径压力管路里应用极广的安全防护部件。这款阀的整体结构采用侧进上出的角式布局，阀体下部为法兰连接基座，侧部为介质入口通道，上部为阀瓣导向与弹簧安装腔，外部的杠杆联动结构与弹簧组件直接外露，既方便日常巡检时观察弹簧状态，也能在不拆解阀体的情况下完成弹簧预紧力的微调，适配不同的整定压力需求。

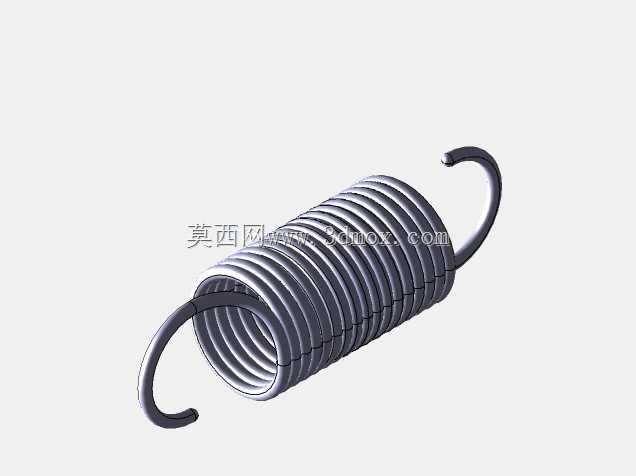

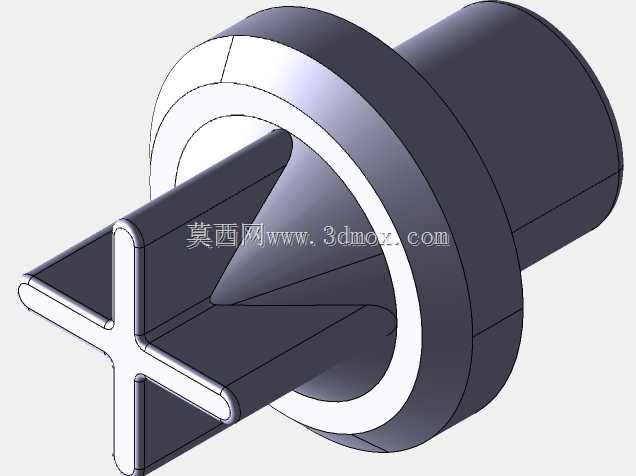

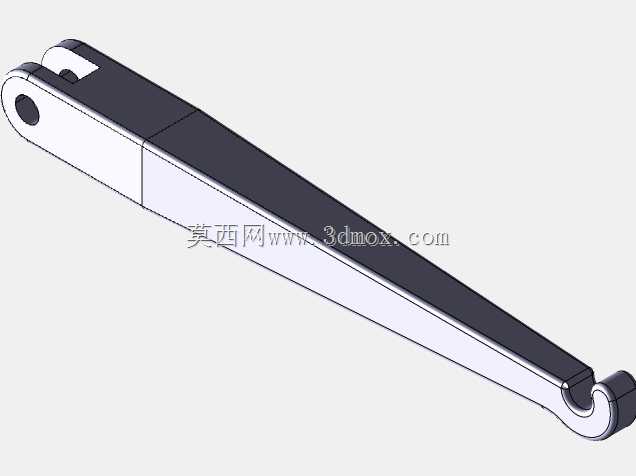

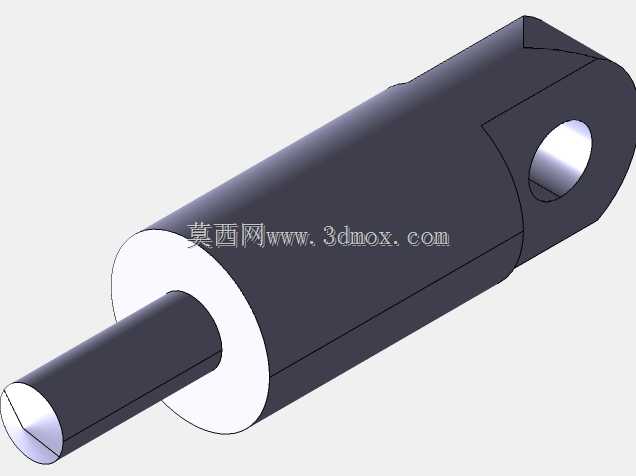

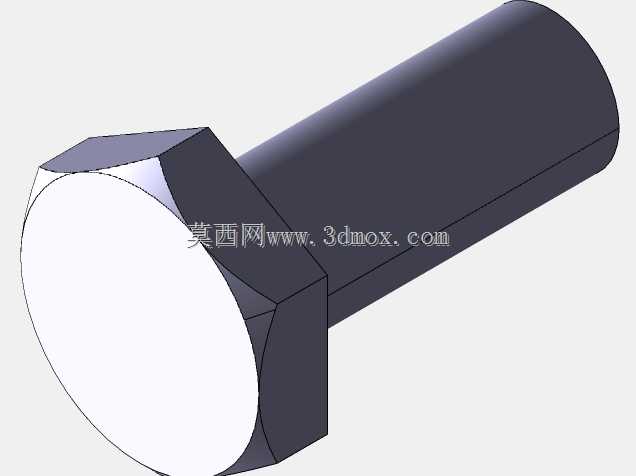

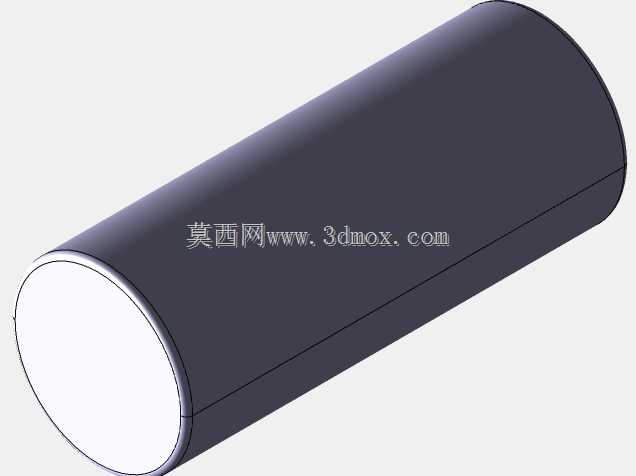

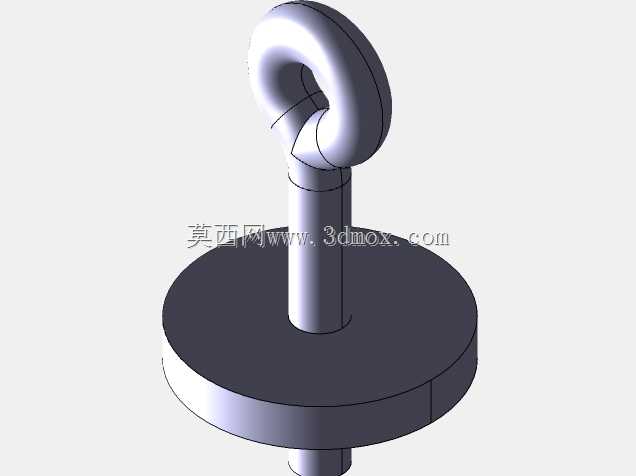

　　从结构设计逻辑来看，阀瓣的密封面采用锥面配合结构，相比平面密封能在相同压紧力下获得更高的密封比压，减少正常工作压力下的介质内漏；导向套与阀杆的配合间隙控制在合理范围，既保证阀瓣升降动作无卡滞，也避免间隙过大导致阀瓣启闭时出现偏磨，延长密封面使用寿命。弹簧选用圆柱螺旋压缩结构，端部并紧磨平处理，保证弹簧受力时的同轴度，避免侧向分力导致阀杆卡涩；外部的杠杆拨杆结构并非手动操作部件，而是用于弹簧预紧力的外部调节，转动拨杆即可改变弹簧的初始压缩量，对应调整泄压阀的开启压力，调整到位后通过定位销固定拨杆位置，防止运行过程中出现松动偏移。

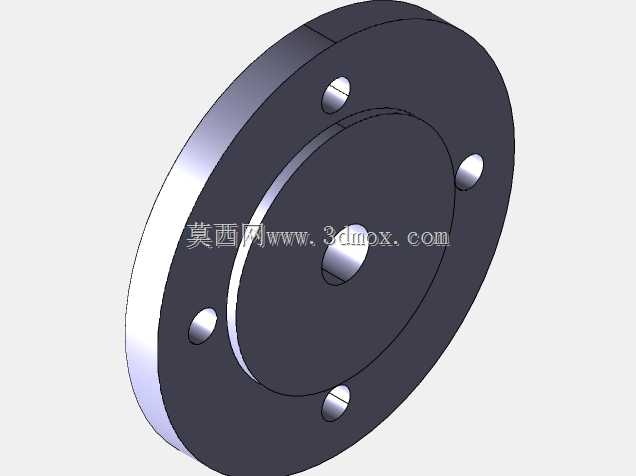

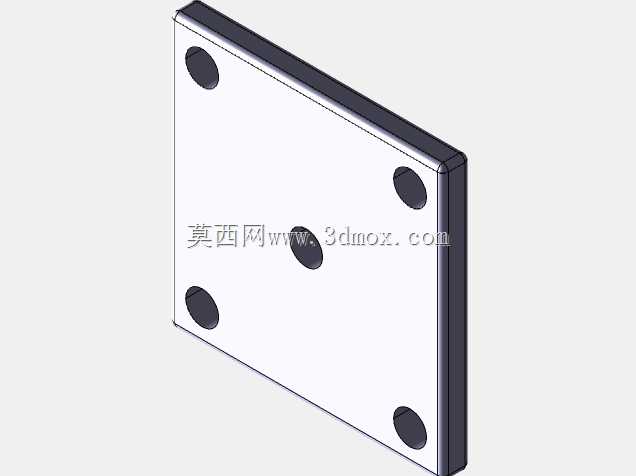

　　安装边界方面，下部法兰采用标准凸面法兰结构，螺栓孔分布圆、法兰厚度、密封面尺寸都匹配对应压力等级的管路法兰标准，侧部出口可根据需求接排放管路将超压泄放的介质引导至安全区域，整体安装高度控制在合理范围，不会在紧凑的阀组安装空间里出现干涉问题，弹簧组件的外伸尺寸也预留了足够的操作空间，方便后期维护时更换弹簧或调整整定压力。实际运行过程中，当系统介质压力低于整定压力时，弹簧预紧力将阀瓣紧紧压在阀座密封面上，阀门处于完全关闭状态，无介质泄漏；当系统压力升高至整定压力时，介质作用在阀瓣上的向上推力超过弹簧预紧力，阀瓣开始抬升，介质从侧部出口泄放，系统压力随之下降；当压力回落至回座压力值时，弹簧力重新大于介质推力，阀瓣回落压紧阀座，阀门自动关闭，阻止介质继续排放，整个动作过程不需要人工干预，响应速度快，能有效避免系统超压引发的设备损坏、管路破裂等安全事故。

　　设计过程中针对阀瓣的升程做了优化，保证泄放过程中流道通畅，满足额定泄放量要求，同时避免阀瓣开度过大导致弹簧出现并圈现象，影响弹簧使用寿命；阀体流道部分做了圆弧过渡处理，减少介质流动时的阻力损失，也避免介质内的固体杂质在流道拐角处堆积卡涩阀瓣。这类弹簧加载泄压阀相比重锤式泄压阀，整体结构更紧凑，安装姿态不受限制，垂直、水平甚至倾斜安装都能正常工作，对安装空间的要求更低，在小型压力容器、移动式液压站、实验室压力管路这类空间受限的应用场景里优势明显，外露的弹簧结构也方便运维人员直观判断弹簧是否出现锈蚀、疲劳变形等问题，提前排查故障隐患。
