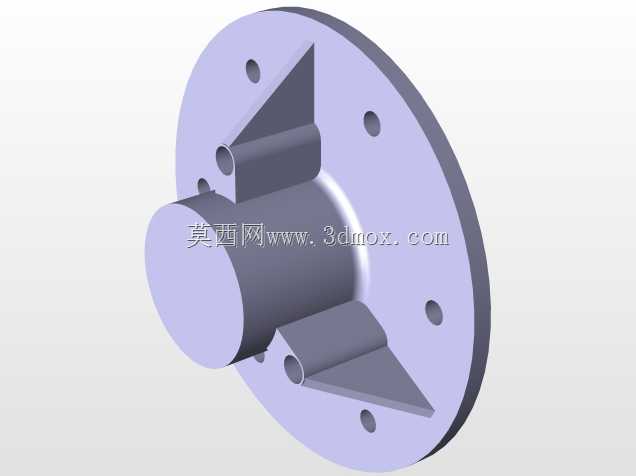

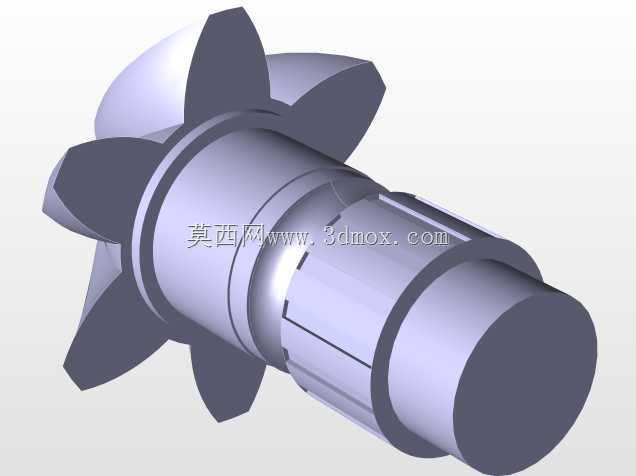

带加强筋法兰式阀块连接基座结构

　　在工业流体控制管路系统中，这类带加强筋的法兰式阀块连接基座，是阀组集成安装环节里承担定位、承载与介质导通过渡作用的核心结构件，常见于液压站阀组排布、工艺管路阀组安装、化工流体输送节点等场景，用来解决阀块与管路、设备接口之间的安装对位偏差问题，同时分散阀块工作过程中产生的振动载荷，避免连接部位出现应力集中导致的密封失效、结构开裂问题。从结构设计逻辑来看，该零件采用圆盘法兰作为安装基准面，法兰盘面均匀分布6个通孔安装位，安装孔的位置度公差需要控制在±0.1mm范围内，才能保证与对接法兰的螺栓顺利穿装，避免强行装配带来的附加应力；法兰中心延伸出的圆柱凸台是阀块的对接定位段，凸台外径与阀块安装孔采用H7/h6的间隙配合，装配时可以快速实现径向定位，减少现场调整的工作量。凸台与法兰盘面之间设置的两块三角形加强筋，并非随意布置的结构：筋板的厚度取法兰盘厚度的0.8倍，筋板的斜边与凸台外壁、法兰盘面采用R3的圆角过渡，既可以避免直角位置的应力集中，也能在不额外增加过多零件重量的前提下，将凸台承受的径向载荷、弯矩均匀传递到整个法兰盘面，相比无筋板的直筒凸台结构，该结构的抗侧向弯曲载荷能力可以提升60%以上，尤其适配阀块上外接管路较多、存在管路侧向拉扯力的使用场景。

　　设计时需要重点关注几个安装边界尺寸：法兰盘的外径尺寸需要匹配对应压力等级的法兰标准，保证安装时密封垫片有足够的压紧面，密封面的平面度需要控制在0.05mm以内，表面粗糙度达到Ra1.6才能保证静密封的可靠性；凸台的轴向伸出长度需要根据对接阀块的安装沉孔深度确定，保证装配后凸台端面与阀块沉孔底面贴合无间隙，避免介质在对接位置出现紊流或者泄漏；安装孔的孔径比配套螺栓大1mm，给现场安装预留适当的调整余量，抵消管路焊接、安装带来的小范围位置偏差。从实际使用场景出发，这类结构常应用在中低压流体控制管路中，工作压力范围覆盖0-16MPa，适配矿物液压油、水基乳化液、清水等常规工业介质，安装时只需要将法兰盘与对接端面对齐，穿装螺栓后按对角顺序分次拧紧到规定扭矩，再将阀块套装到中心凸台上完成轴向固定即可，相比传统的螺纹直连结构，这种法兰式带筋基座的抗振动性能更好，在存在设备振动、管路压力脉动的工况下，连接松动的概率大幅降低。

　　建模过程中需要注意几个容易出错的细节：加强筋与凸台、法兰的相交位置要做合理的圆角处理，不能出现零厚度的几何错误，否则后续导入工程图生成剖视图、或者导入CAM软件做加工编程时会出现识别错误；安装孔的沉头深度（如果是内六角螺栓安装的话）要匹配对应螺栓的头部尺寸，保证螺栓装配后头部不高出法兰盘面，避免影响其他相邻元件的安装；凸台上开设的两个侧向小孔是工艺定位孔还是介质流道，需要根据实际阀组的流道设计确定，孔的位置要避开加强筋的布置区域，避免钻孔时钻到筋板导致零件报废。

　　另外在做结构强度校核时，不能只校核静态下的承压能力，还要考虑管路产生的水锤效应带来的瞬时冲击载荷，通常瞬时冲击载荷会达到正常工作压力的1.5-2倍，加强筋的布置位置刚好可以抵消冲击载荷带来的弯矩，保证零件在长期交变载荷下不会出现疲劳裂纹。这类结构的加工工艺通常采用圆钢下料后车削加工法兰端面、凸台外圆，再转加工中心完成安装孔、侧向小孔的钻削，最后做表面去毛刺、氧化处理，避免铁屑残留进入流道划伤密封件或者堵塞阀口。在做三维建模时，优先采用草图驱动的特征建模方式，先绘制法兰盘的轮廓草图，拉伸生成法兰基体，再绘制凸台的草图拉伸生成对接段，之后在基准面上绘制加强筋的轮廓用筋特征生成加强结构，最后阵列安装孔、添加侧向孔特征，这种建模方式后续修改尺寸参数时非常方便，比如需要调整法兰盘外径、凸台长度、安装孔数量时，只需要修改对应草图的尺寸参数就能完成模型更新，不需要重新绘制全部特征，能大幅提高系列化设计的效率。
