机床用带法兰花键传动轴结构设计

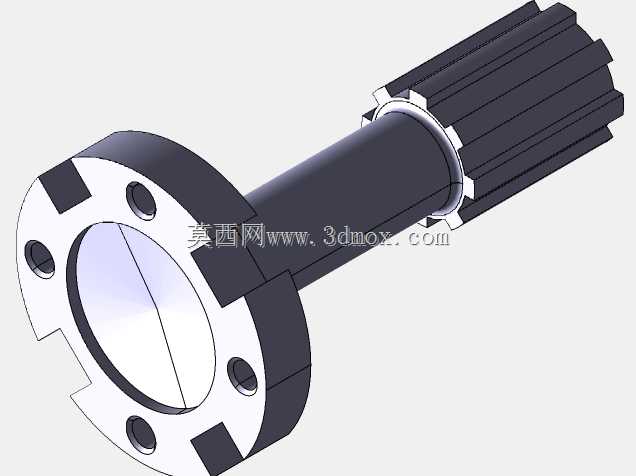

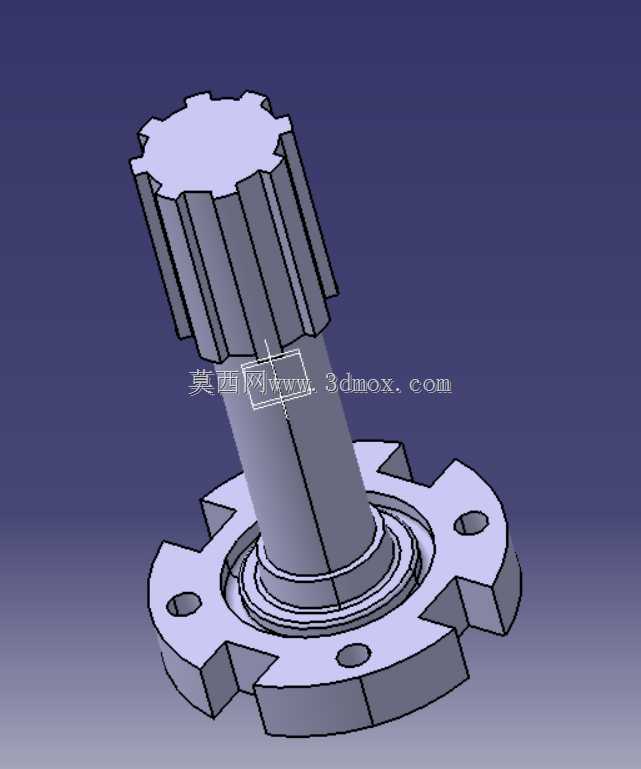

该轴类零件是机床传动系统中的核心动力传递构件，主要应用于普通车床、数控铣床等金属切削机床的主轴进给传动链、主轴箱动力输出单元中，承担着将驱动端的旋转扭矩平稳传递至执行端的核心作用，是保障机床加工过程中动力传输稳定性、传动精度的关键基础零件。从实际使用场景来看，这类带法兰的花键传动轴多布置在机床主轴箱与进给机构的衔接位置，一端通过法兰结构与传动齿轮、带轮或者伺服电机输出端实现刚性固定，另一端通过外花键结构与滑动齿轮、传动套配合，既可以传递恒定转速下的大扭矩，也能适配花键副的轴向滑移需求，满足机床换挡变速、进给量调节的动作要求，在机床重载切削、断续切削工况下，能够有效抵消传动过程中的径向载荷与轴向窜动，避免传动间隙带来的加工精度偏差。从功能特性来看，该零件采用法兰端定位+花键端传动的组合结构，法兰端均匀分布的四个安装孔可通过螺栓实现与对接部件的紧密连接，法兰盘上的缺口结构可配合定位销实现周向防转，避免大扭矩传递下出现连接松动；轴身采用等直径光杆设计，可适配箱体内部的支撑轴承，为轴的高速旋转提供径向支撑，减少旋转过程中的挠度变形；末端的外花键采用矩形花键齿形，齿根强度高，对中性好，能够承受较大的冲击载荷，适配机床频繁启停、正反转切换的工况需求。在设计思路上，该零件优先保障传动刚性与安装同轴度，法兰端面与轴身的垂直度、花键分度圆与轴身的同轴度均按照机床传动件的高精度公差等级设计，避免装配后出现旋转偏心导致的振动问题；法兰端的安装孔位置度严格匹配对接部件的安装点位，确保装配时无需额外修配即可实现精准对接；花键部分的齿厚、齿高参数经过扭矩校核，能够满足机床额定功率下的最大扭矩传递需求，同时预留足够的安全系数，应对过载切削的极端工况。从安装边界来看，法兰端的外径尺寸适配机床主轴箱内部的安装腔体空间，不会与周边的齿轮、拨叉部件产生运动干涉；轴身长度匹配箱体内部支撑轴承的跨距，确保支撑点位置合理，将轴的最大挠度控制在允许范围内；花键端的长度适配滑动齿轮的轴向移动行程，能够覆盖机床全档位切换的滑移距离，同时预留足够的啮合长度，避免齿轮滑移过程中出现脱齿问题。整体结构兼顾了传动可靠性、装配便捷性与工况适应性，能够在机床长期连续运转的工况下保持稳定的传动性能，减少传动环节的故障概率。
