冲压模具装配用长直型导向导套结构

在冲压模具的整套导向体系里，导套是和导柱配对承担运动导向核心功能的基础零件，这套长直型导套结构，主要适配大行程冲压模架的上下模合模导向需求，常见于多工位级进模、大型覆盖件冲裁模这类合模行程长、导向精度要求高的冲压设备场景。从实际使用场景来看，冲压作业过程中上下模需要持续完成高频次的往复开合动作，滑块下行过程中如果出现微小的偏斜，都会直接导致凸凹模间隙不均，轻则造成冲裁断面毛刺超标、零件尺寸超差，重则引发啃模、崩刃等模具损坏问题，导套的核心作用就是和导柱配合，为上下模的相对运动提供稳定的径向约束，保证合模过程中凸凹模始终保持均匀的设计间隙。

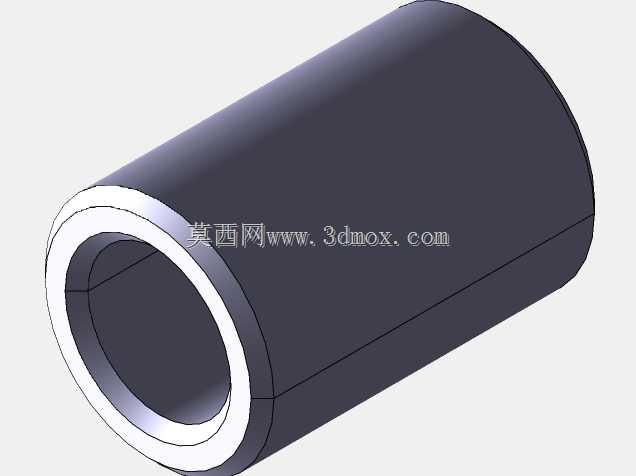

从功能特性上看，这款导套采用等外径长直筒结构设计，整体壁厚均匀，内孔与导柱采用间隙配合，配合精度根据冲压工艺的精度要求可选择H6/h5或者H7/h6的配合公差等级，内孔表面做了高光洁度处理，降低往复运动过程中的摩擦阻力，减少长期运行后的磨损量，延长导向组件的整体使用寿命。导套的外圆采用直柱型安装面，和模架上的安装孔采用过盈配合压装固定，压装后端面与模架安装面齐平，不需要额外的法兰或者定位销做周向固定，结构简单，安装便捷，适合模架空间紧凑、没有额外空间布置法兰固定结构的场景。

设计思路上，这款导套的长度选型是结合模架的最大开模行程来确定的，保证滑块在上止点位置时，导柱和导套的配合长度不小于导柱直径的1.5倍，避免合模初始阶段出现导柱啃伤导套入口的问题；导套的入口端做了微小的倒角导向结构，方便导柱顺利导入，避免合模时出现卡滞；导套的壁厚选择兼顾了结构强度和安装空间需求，壁厚过薄会导致压装后内孔变形，影响配合精度，壁厚过厚则会占用模架上过多的安装空间，增加模架的整体尺寸，这款导套的壁厚取值在导柱直径的1/4左右，既保证了压装后的刚性，也不会过度占用模架空间。

从安装边界来看，导套压装在上模或者下模的模座安装孔内时，安装孔的加工精度需要和导套外圆精度匹配，安装孔的圆柱度公差要控制在0.01mm以内，孔口做倒角处理，避免压装时导套端面被刮伤；压装过程中需要采用专用压套工具，保证导套端面均匀受力，垂直压入安装孔，禁止采用敲击的方式安装，防止导套出现倾斜导致内孔轴线偏移。导套安装完成后，需要检测内孔轴线与模座安装面的垂直度，保证全行程范围内导柱和导套的配合间隙均匀，不会出现局部卡滞的问题。在实际使用过程中，导套和导柱的配合面需要定期加注润滑脂，降低摩擦磨损，对于高速冲压工况，还可以在导套侧壁加工油槽，实现连续润滑，进一步提升导向组件的使用寿命。不同于带钢球保持架的滚珠导套，这款直筒型滑动导套结构更简单，承载能力更强，适合大吨位冲压设备的重载导向场景，抗冲击性能优于滚珠导向结构，在厚板冲裁、冷挤压这类冲击载荷大的冲压工艺中应用更为广泛。
