Catia平台管虎钳夹持装配结构设计

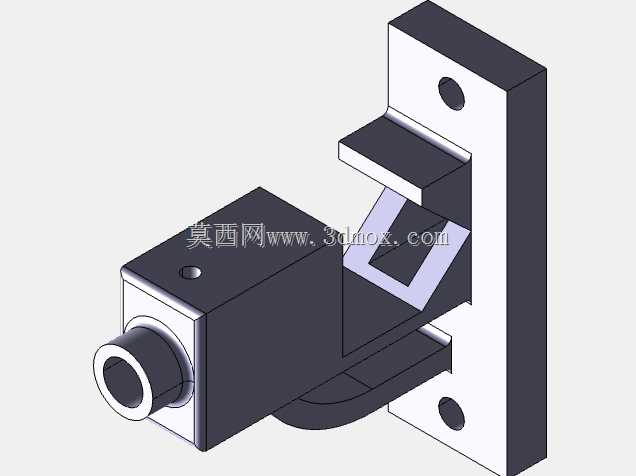

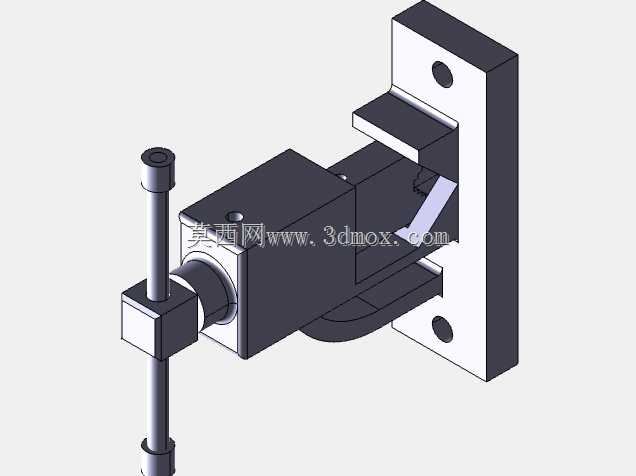

　　从结构组成来看，整套装配包含固定安装座、活动钳身、传动丝杆、操作杆、钳口镶块几个核心部分，固定安装座背部设置了两个同轴安装孔，可通过螺栓直接固定在工作台立面或者专用工装架上，安装孔的孔距做了通用化适配，能匹配多数常规工位的安装孔位，不需要额外做转接板加工；活动钳身与固定座的配合面采用了燕尾槽导向结构，相比平导轨结构，燕尾槽的导向精度更高，承受侧向夹持力时不会出现抬头、错位的问题，长期反复使用后的磨损量也更小，维护时只需要调整镶条的预紧螺丝就能恢复配合精度。这套管钳装配结构，主要面向小口径金属管件、圆棒类工件的装夹作业场景，常见于机加工工位的辅助夹持、管路预制现场的管件固定、小型维修工位的工件锁紧环节，区别于普通台虎钳的平口夹持结构，其钳口做了适配圆弧面的咬合设计，装夹圆管类工件时不会出现打滑、压伤管壁的问题，夹持力传递路径经过结构优化，转动操作杆时，丝杆带动活动钳身沿固定导轨做直线进给，不会出现偏摆卡滞的情况。

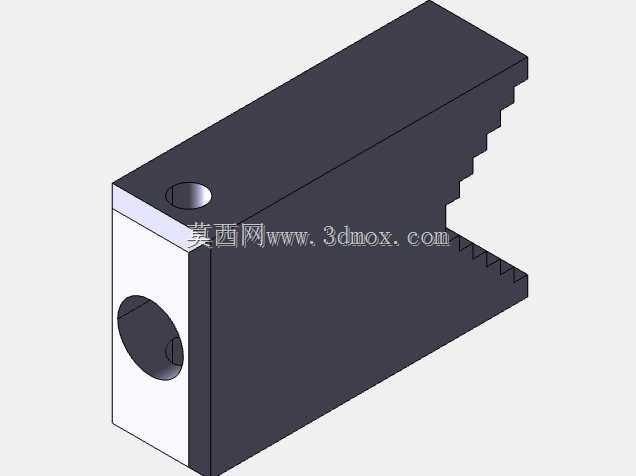

　　钳口部分的设计做了细节优化，固定钳口和活动钳口的咬合面都加工了V型定位槽，V型槽的角度设置为90度，能适配直径在一定范围内的圆管、圆棒工件，不需要更换钳口就能覆盖常规小尺寸管件的装夹需求，V型槽表面做了细齿咬合纹理，齿尖做了小圆弧钝化处理，既能保证夹持时的摩擦力足够，避免工件受扭矩时转动，也不会在工件表面留下过深的压痕，对于表面质量要求较高的有色金属管件也能适配。

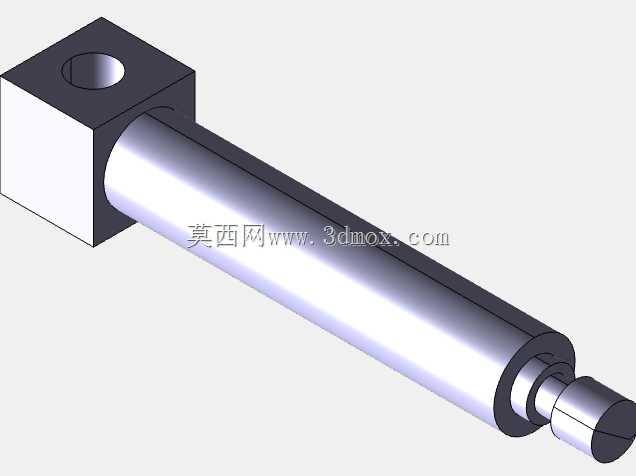

　　传动丝杆采用了梯形螺纹传动，相比普通三角螺纹，梯形螺纹的传动效率更高，耐磨性能更好，丝杆的端部设置了推力轴承，承受夹持反作用力时不会出现丝杆端盖磨损的问题，操作杆与丝杆端部的配合采用了四方孔插接结构，操作杆可以根据需要调整插入角度，在操作空间受限的工位也能灵活转动丝杆，不需要预留大半径的操作空间。从安装边界尺寸来看，固定安装座的整体厚度控制在合理范围，安装后钳身向外伸出的长度不会占用过多工位空间，钳口完全张开时的最大开口量适配常规小规格管钳的作业范围，完全闭合时钳口的对齐精度控制在0.1mm以内，装夹小直径工件时不会出现上下错位的问题。

　　整套结构的设计思路优先考虑了工位实用性，没有多余的冗余结构，所有受力部件的壁厚都经过受力校核，在满负荷夹持力下不会出现结构变形，活动部件之间的配合间隙都预留了润滑脂存储槽，日常维护时只需要定期在导轨面、丝杆螺纹面涂抹润滑脂，就能保证长期操作的顺畅性，不会出现锈死、卡滞的问题。在实际应用中，这类管钳组件除了固定在工作台做常规装夹使用，也可以集成到专用管路加工设备上作为工件定位夹具使用，比如小型管材切割机、管口倒角设备的工件固定工位，其结构紧凑、夹持稳定的特点，能很好适配自动化设备的装夹需求，不需要额外做复杂的结构改造就能直接安装使用；钳口的V型结构也能兼容六角类小工件的装夹，在小型零件维修、装配工位上，能替代多套专用夹具完成不同形状工件的固定，减少工位上的夹具种类占用。
