角式阀块安装连接支撑构件

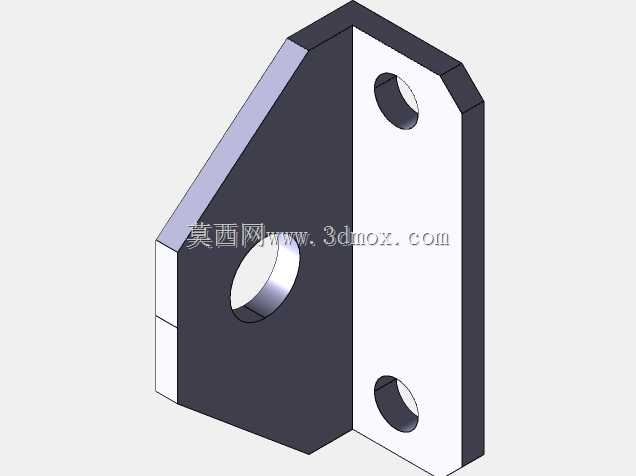

　　在工业流体控制管路系统中，这类角式支撑构件是阀组集成安装环节里很容易被忽略但又直接影响装配可靠性的零件，很多现场做阀组改造的工程师都遇到过，阀块本身的油路、气路加工精度达标，但因为配套的安装支撑件设计不合理，导致阀块安装后出现受力偏载、连接孔位错位，长期运行下管路振动引发密封失效、接口渗漏的问题。这个构件的整体构型采用直角折弯式的承力结构，其中一个垂直立面作为与阀块本体贴合的安装基准面，另一个带斜切过渡的立面作为与设备机架、安装基板连接的固定面，斜切的设计并非单纯为了减重，而是在安装空间受限的阀组舱室内，避开相邻管路接头、传感器走线的干涉区域，同时减少构件自身的应力集中点，避免在长期受管路交变振动载荷时出现直角根部的疲劳断裂。从安装边界来看，贴合阀块的基准面加工有三个同轴度要求较高的通孔，其中大直径通孔用于避让阀块的主通路接口或者阀芯调节端的伸出结构，两个小直径通孔为定位销与紧固螺栓的安装位，孔位的位置度公差需要控制在0.05mm以内，才能保证阀块安装后与支撑件完全贴合，不会出现局部翘曲导致的密封面受力不均。与机架连接的固定面同样设置了对应的安装孔位，孔边做了倒角处理，一方面是去除机加工产生的毛刺，避免安装时毛刺夹在结合面之间产生装配间隙，另一方面也能引导螺栓顺利穿入，降低现场装配的对位难度。

　　设计这类构件的时候，首先要核算的是构件的受力工况：阀块本身的重量、管路内流体压力产生的反冲力、设备运行时传递的振动载荷，都需要通过这个支撑件传递到机架上，所以构件的厚度选择需要结合材质的屈服强度做校核，太薄的板材会在长期载荷下出现塑形变形，导致阀块安装角度偏移，太厚则会增加不必要的重量，挤占阀组舱的有限空间。这个构件的两个垂直面之间没有设置额外的加强筋，是因为在对应的应用场景里，安装空间的限制不允许加强筋结构突出，通过折弯处的圆角过渡、板材厚度的合理选型，已经能够满足额定载荷下的刚度要求，同时折弯面的加工采用一次成型工艺，能够保证两个安装面的垂直度误差控制在安装允许的范围内，减少后续二次机加工的工序成本。

　　在实际的管路装配场景中，这类支撑件往往需要和阀块做预装匹配，预装时需要检查两个结合面的贴合间隙，用塞尺检测不能超过0.03mm，否则需要对支撑件的安装面做研磨处理，避免紧固螺栓拧紧后阀块壳体产生附加应力，长期作用下导致阀块壳体出现微裂纹。另外，构件外露的棱边都做了倒钝处理，避免现场装配、检修时划伤操作人员，也防止尖锐棱边割破相邻的液压管路、气动软管的外保护层，降低管路破损泄漏的风险。很多新手工程师在做这类支撑件设计的时候，容易只关注孔位的对齐，忽略安装面的平面度要求和构件的受力形变余量，结果装配完成后做耐压测试时，阀块接口处出现渗漏，反复更换密封件都无法解决，最后排查才发现是支撑件变形导致阀块安装面受力不均，密封面压合不紧密。

　　这个构件的斜切边角度也是结合实际安装空间反复调整过的，角度过小会削弱固定面的有效安装面积，导致螺栓连接的压紧力分布不均，角度过大则无法避开相邻的管路接头，安装时会和旁边的弯头接头产生干涉，需要现场切割修配，既影响装配效率，也会破坏构件的表面防腐层。在表面处理方面，这类构件一般会根据应用场景做发黑或者镀锌处理，在工业车间的常规环境下，发黑处理能够满足基础的防锈要求，成本也更低，如果是在潮湿、有腐蚀性介质的工况下，则需要采用镀锌或者喷塑处理，提升构件的耐腐蚀能力，延长使用寿命。从建模的角度来说，绘制这个构件的时候需要先明确安装基准，先建立两个垂直安装面的基准平面，再基于基准面绘制外形轮廓，设置好折弯处的内R角参数，因为实际折弯加工时，不同厚度的板材对应的最小折弯R角是有工艺限制的，如果建模时R角设置过小，实际加工时会出现折弯处开裂的问题，R角过大则会影响两个结合面的有效贴合面积。孔位的绘制需要和匹配的阀块安装孔、机架安装孔做关联设计，保证孔位的同轴度，同时要预留足够的螺栓安装操作空间，避免螺栓拧紧时扳手没有操作空间，导致装配扭矩达不到设计要求。
