阀块配套轭杆连接结构

　　在工业流体控制管路系统中，轭杆是阀块组件里承担力传递与行程导向的核心连接件，常见于仪表阀门、小型截断阀的执行端与阀体衔接位置，日常在化工仪表管路、实验室流体控制装置、小型气液控制回路里都能见到这类零件的应用。从实际装配场景来看，这类轭件需要同时承担执行端的推拉力传递、阀杆行程的径向限位、以及与阀块本体的刚性连接三个核心功能，设计时首先要匹配对应阀块的安装槽宽，两侧平行的安装臂内侧面需要保证足够的平面度与平行度公差，避免装配后出现卡滞、受力偏斜的问题。

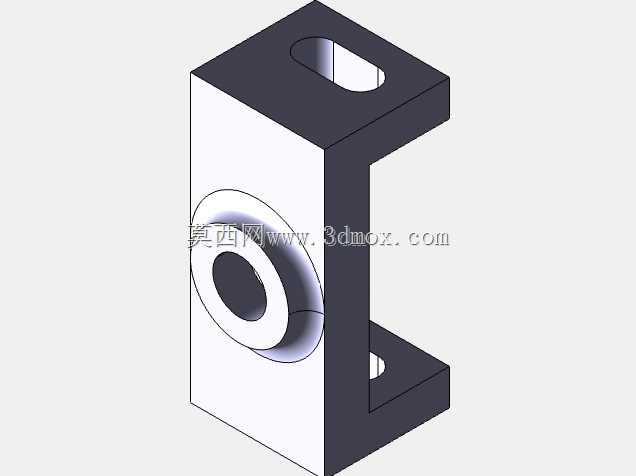

　　零件主体采用C型开口框架结构，这种结构的优势在于可以直接卡套在阀块的对应安装凸台上，不需要额外设计避让空间，同时上下两个平行的支臂分别承担安装定位与受力支撑的作用，上支臂开设的长圆形通孔是用于穿接阀杆调节件的，长圆结构可以预留一定的装配调整余量，抵消部分加工累积误差，降低装配时的对位难度。侧面的同轴凸台孔是轭杆与阀块铰接的核心定位面，这个孔的同轴度、圆柱度公差直接决定了阀杆动作时的顺畅度，如果公差控制不当，很容易出现阀杆动作卡涩、密封面磨损不均的问题，实际建模时这个特征需要优先做基准约束，以孔的轴线为第一基准来约束上下支臂的平行度、以及上支臂长圆孔的对称度，保证整体形位公差符合装配要求。从安装边界来看，零件的整体外轮廓宽度需要小于阀块安装位的预留槽宽，上下支臂的间距要匹配阀块安装凸台的厚度，侧面凸台的外径要与阀块上的铰接沉孔尺寸适配，装配后轭杆可以绕铰接轴在小角度范围内摆动，将执行端的直线推力转化为阀块内部阀芯的动作行程，同时C型框架的侧壁厚度需要经过受力校核，保证在额定推拉力下不会出现形变，避免因零件变形导致的阀门动作失效、密封不严等问题。

　　设计这类零件时，不需要做过多的冗余结构，所有特征都直接服务于功能实现：上下支臂的边角做小倒角处理，避免装配时划伤操作人员，同时去除加工毛刺；侧面凸台与主体框架的衔接位置做小圆角过渡，降低应力集中系数，提升零件的疲劳强度，因为这类轭杆在阀门频繁开关的过程中会长期承受交变载荷，应力集中位置很容易出现开裂失效。在实际选型替换时，首先要确认铰接孔的内径、上下支臂的间距、上支臂长圆孔的中心距这几个核心安装尺寸，只要这几个尺寸匹配，就可以直接替换同类型的轭杆零件，不需要对阀块做额外修改。

　　这类零件虽然体积不大，但属于阀门动作链路里的关键受力件，加工时一般选用中碳钢材质，表面做发黑处理提升防锈能力，铰接孔位置根据使用场景可以选择加装衬套，降低铰接位置的磨损速度，延长整套阀组的维护周期。建模过程中需要注意各个特征的拔模角度与加工工艺匹配，比如框架的内侧面要适合铣削加工，孔特征要符合钻镗加工的工艺要求，避免出现无法加工的负角特征，同时所有非配合面的粗糙度要求可以适当放宽，控制加工成本，配合面则需要严格标注公差要求，保证装配后的动作精度。
