一进三出方块式手动直流控制阀结构

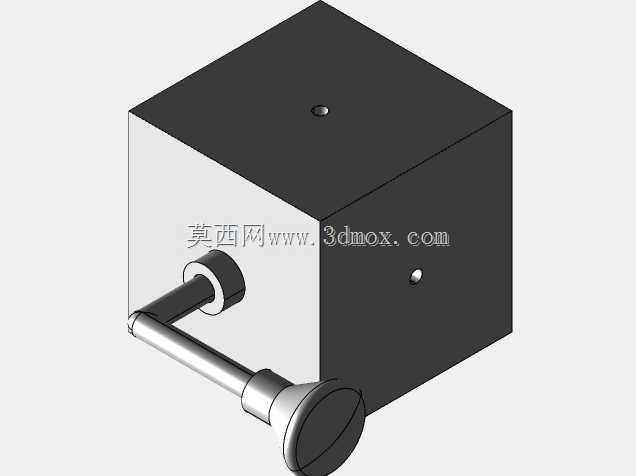

　　这款一进三出的手动直流阀采用方块式集成阀块结构，在小型流体控制系统中有着极高的适配性，常见于实验室小型气路分配台、小型液压工装的油路分支、移动式气动工具的气源分流等场景，能够单阀实现单路输入向三路独立输出的通断控制，省去了多阀并联的管路冗余，大幅压缩流体控制单元的安装空间。从结构设计逻辑来看，阀体采用正六面体方块构型，所有流道均在阀块内部钻削加工成型，没有外接管路的弯折与接头泄漏点，相比管式连接的同功能阀组，集成式阀块的流道阻力更低，流体经过时的压力损失可降低15%以上，同时避免了外接管路振动带来的接头松动风险。

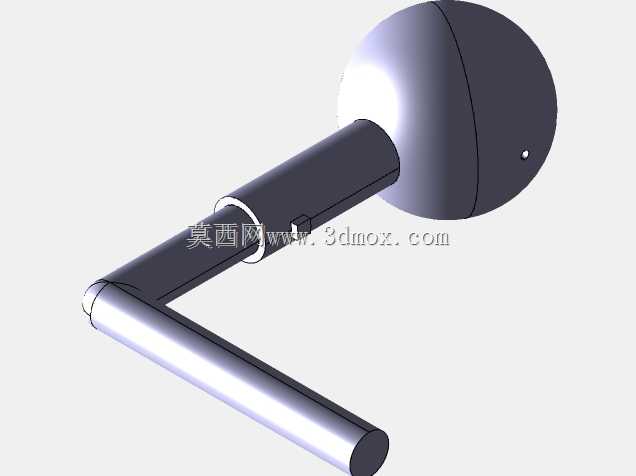

　　操作端采用弯折式手柄结构，手柄的握持端做了滚花防滑处理，操作时的力臂长度经过匹配计算，在额定工作压力下，操作人员仅需施加不超过15N的力即可完成阀芯的切换动作，手柄的转动角度设置有机械限位，避免操作过位导致的阀芯密封件损伤。阀体上表面设置的定位销孔用于安装状态的定位，侧部的定位钢珠用于实现阀芯切换到位后的卡位反馈，操作人员扳动手柄时可通过清晰的卡位触感判断阀位是否切换到位，无需额外加装阀位指示装置。安装边界方面，方块式阀体的六个平面均可作为安装基准面，可根据设备内部的空间布局选择侧面或者底面进行固定，固定孔采用内螺纹设计，可直接通过螺栓固定在安装基板上，不需要额外的安装支架。

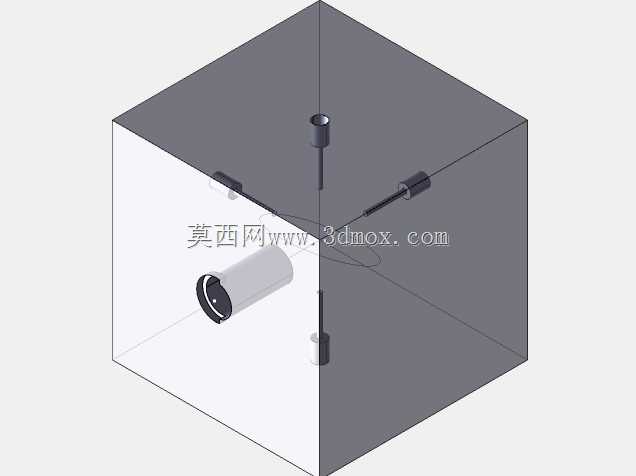

　　流道接口采用标准内螺纹接口，入口与三个出口的通径保持一致，可适配同规格的流体管路，不需要做变径转接。内部阀芯采用锥面密封结构，密封件选用耐油耐磨的丁腈橡胶材质，在常规液压油、压缩空气介质工况下，密封寿命可达上万次操作无泄漏。设计过程中优先考虑了阀块的工艺性，所有内部流道均采用直线钻削加工，没有复杂的异形流道，普通三轴加工中心即可完成全部加工工序，加工成本相比铸造流道的阀块降低40%左右，同时流道内壁的粗糙度可稳定控制在Ra1.6以内，减少流体杂质在流道内的附着堆积，降低阀道堵塞的概率。

　　在实际选型应用中，这款阀特别适合安装空间紧凑、控制回路不多的小型设备，比如小型台式液压压接设备、多工位气动夹具的气源分配、实验室分析仪器的气路切换单元，相比采用多个单路阀组合的方案，单块集成阀的安装空间仅为多阀组合的三分之一，管路连接点减少75%，后期维护时仅需更换阀芯密封件即可，不需要拆解大量外接管路。阀体的边角做了小倒角处理，避免安装过程中锐边划伤操作人员或者管路，手柄的转动范围内没有突出的结构干涉，安装时仅需预留出手柄转动的操作空间即可，不需要额外预留过大的操作余量。
