对开式双轴承安装支撑座结构设计

在工业流体控制、仪器仪表配套的阀类组件传动链路里，双轴承支撑结构是保障阀杆回转精度、降低运行摩擦阻力的核心承载部件，这款对开式的双轴承装配支撑结构，主要适配小通径阀块集成的回转驱动场景，常见于实验室精密流体控制阀、小型工艺管线调节阀的阀杆支撑部位，用来承担阀杆回转过程中的径向载荷，抵消部分介质压差带来的轴向窜动冲击力，避免阀杆因悬臂过长出现挠曲变形，保证阀芯与阀座的同轴度匹配，减少密封面的偏磨损耗。

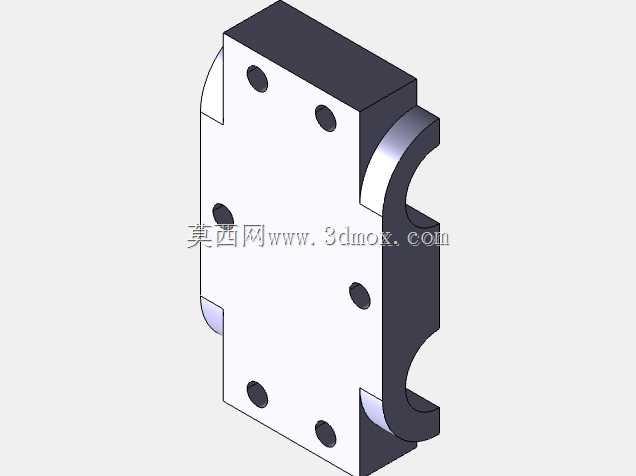

从结构设计逻辑来看，采用上下对开的分体式壳体结构，完全是出于装配便利性与后期维护效率的考量——传统整体式轴承座在装配双列轴承时，需要从轴端依次压入轴承、调整隔套间隙，遇到轴端已经连接阀芯或者驱动端连接件的场景，拆装必须拆解整个阀组的传动链路，而对开结构只需要松开上下壳体的连接紧固件，就能直接将轴承与轴组件整体放入座体型腔，后续维护更换轴承时也不需要拆卸阀杆两端的关联部件，大幅缩短产线停机维护的时间。壳体两侧的安装凸台预留了均匀分布的螺栓过孔，这些孔位的位置度公差在建模时严格控制在0.02mm以内，保证安装时座体与阀块安装面的贴合度，避免因安装错位导致轴承内圈与外圈出现偏角，额外增加轴承的运行负载。

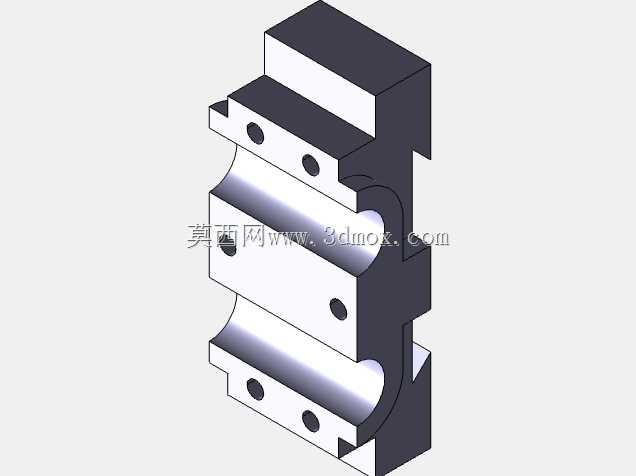

结构的型腔部分采用了双圆弧的适配设计，两个圆弧型腔分别对应两套深沟球轴承的外圈安装位，型腔的内径尺寸按照轴承外圈的k6过渡配合公差设计，既保证轴承外圈装入后不会在座体内出现跑圈打滑的问题，又不会因为过盈量过大导致轴承外圈变形，挤压内部滚动体增大运行阻力。两个型腔之间的凸起隔台，是用来控制两套轴承之间的轴向间距的，这个间距的设计参考了阀杆的临界转速计算结果，保证两个支撑点的跨距能够将阀杆的最大挠度控制在允许范围内，避免高速回转时出现共振问题。座体上下结合面的位置设计了定位止口，止口的配合公差选用H7/h6的小间隙配合，装配时能够快速实现上下壳体的同轴度对中，不需要反复调整位置就能保证上下型腔的圆度误差在允许范围内，降低装配时的调校难度。

从安装边界尺寸来看，座体的总宽度适配常规10通径阀块的安装面尺寸，不会超出阀块的侧边轮廓，避免与周边的管路接头、驱动气缸等部件出现安装干涉；座体的总高度控制在合理范围内，保证轴承装入后，阀杆的中心高与阀块上的阀杆安装孔中心高完全匹配，不会出现偏心别劲的问题。壳体上的连接螺栓选用内六角圆柱头螺钉，对应的沉孔深度刚好能够将螺钉头完全埋入凸台平面内，不会突出安装面影响座体与阀块的贴合，同时沉孔周边预留了足够的扳手操作空间，方便现场使用内六角扳手完成紧固件的锁紧操作。

在细节设计上，座体的型腔两端预留了微小的倒角，一方面是在压入轴承外圈时起到导向作用，避免尖锐的棱边刮伤轴承外圈的配合表面，另一方面也能储存少量的润滑脂，在轴承长期运行过程中缓慢补充润滑介质，延长轴承的维护周期。上下壳体的结合面没有设计额外的密封结构，因为这个应用场景下轴承座不需要接触工艺介质，只需要阻挡环境中的粉尘进入型腔即可，结合面的平面度加工到Ra1.6的粗糙度，靠紧固件的锁紧力就能实现足够的防尘效果，不需要额外增加密封件增加结构复杂度。每个螺栓过孔的周边都设计了小尺寸的凸台，这些凸台是为了增加局部的结构强度，避免螺栓锁紧时局部压应力过大导致壳体出现塑性变形，同时也减少了结合面的精加工面积，降低零件的加工成本。

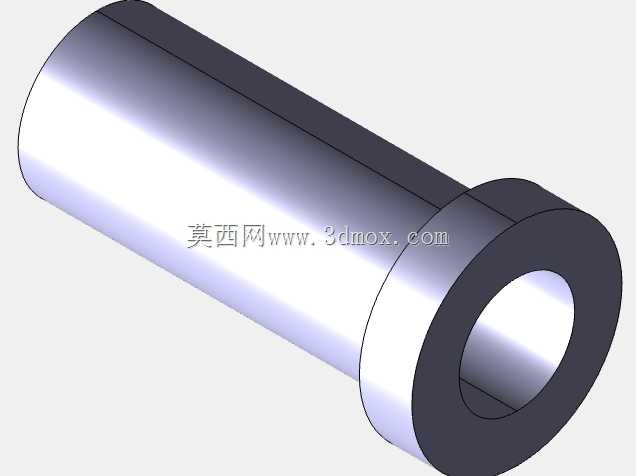

实际使用过程中，这种结构的双轴承支撑座能够适应-20℃到120℃的常规工况环境，配套的轴承可以根据具体的载荷需求更换为角接触球轴承或者滑动轴套，只需要调整型腔的内径尺寸就能实现通用化适配，不需要改动整体的安装接口尺寸，能够覆盖大部分小型阀类组件的回转支撑需求。建模过程中对所有的安装孔位、配合面都做了参数化关联，调整轴承规格或者安装尺寸时只需要修改对应参数就能快速更新模型，能够大幅提升同系列产品的设计迭代效率，减少重复建模的工作量。
