法兰联轴器传动连接组件结构设计

　　做轴系传动设计这么多年，法兰联轴器永远是重载传动场景里绕不开的基础连接件，这类零件的设计逻辑从来不是画个圆盘打几个孔那么简单，每一处尺寸公差都直接决定整套传动链路的运行稳定性。先从实际应用场景说，这类带加长轴套的法兰联轴器，大多用在电机与工作机输入轴的刚性连接场景，比如输送线驱动端、泵组传动端、中小型减速机的输入输出对接，相比弹性联轴器，它的传动扭矩冗余更高，不存在弹性元件老化失效的问题，适合长期连续运行、对传动同步性要求高的工况，只要安装对中精度达标，整套结构的传动效率可以保持在99%以上，几乎没有传动损耗。

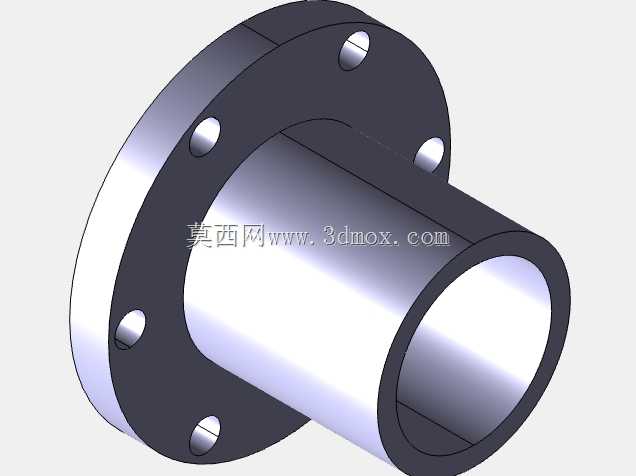

　　从结构功能上拆解，这个组件的核心分为两个功能段，一端是带均布螺栓孔的法兰盘，另一端是与轴配合的空心轴套。法兰盘上的螺栓孔采用圆周均布设计，孔位的位置度公差直接影响两半联轴器对接后的同轴度，设计时孔与连接螺栓采用过渡配合，避免螺栓受剪时出现间隙窜动；法兰盘端面与轴套轴线的垂直度公差必须控制在0.02mm以内，不然对接后两半联轴器会出现端面张口，高速运转时会产生周期性轴向窜动，轻则导致轴承发热，重则直接扭断连接螺栓。轴套部分的设计是整个零件的关键，内孔与传动轴采用H7/k6的过渡配合，既能保证装配时的同轴度，又不会过盈量太大导致拆卸困难；轴套侧壁预留的紧定螺钉孔，是用来做轴向定位的，装配时紧定螺钉顶在轴的键槽侧面，既可以传递部分扭矩，又能防止联轴器运行时出现轴向滑移，很多新手设计时容易忽略紧定孔的位置，把孔开在光轴位置，实际运行时很容易出现螺钉松动、联轴器移位的问题。

　　再说到设计思路上的考量，法兰盘的厚度不是随便定的，要根据传递的额定扭矩核算螺栓的剪切强度和法兰盘的抗弯强度，比如传递1000N·m扭矩的法兰联轴器，6个M10的连接螺栓配合15mm厚的法兰盘，安全系数可以达到3.5以上，完全满足常规工业场景的使用要求；法兰盘与轴套衔接的位置做了圆角过渡，避免应力集中，很多早期的失效案例都是因为衔接处是直角，长期受交变扭矩作用出现裂纹，最终导致法兰盘断裂。另外轴套的长度也有讲究，太短的话轴与轴套的配合面不足，运转时容易出现偏摆，太长的话会增加不必要的重量，还会占用轴向上的安装空间，常规设计里轴套长度取轴径的1.2-1.5倍是比较合理的区间，既能保证配合稳定性，又不会造成结构冗余。

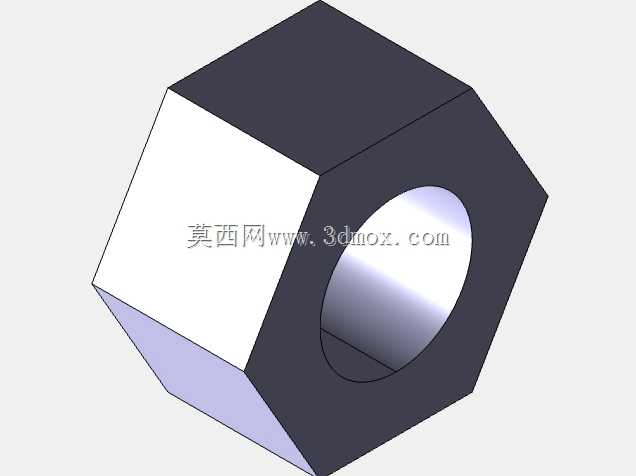

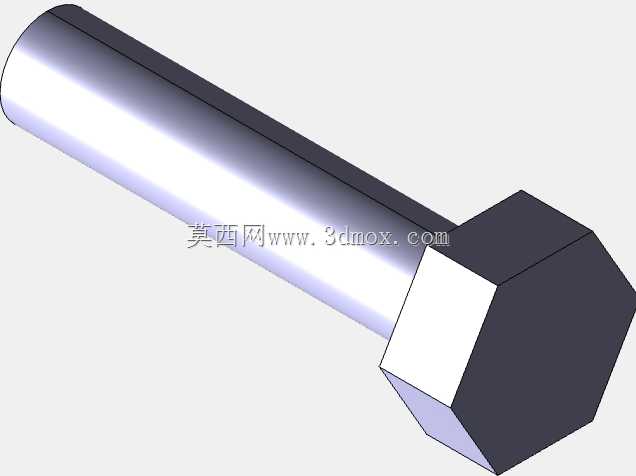

　　安装边界的尺寸需要和对接端的结构完全匹配，首先是法兰盘的外径，要比连接螺栓的分布圆直径大20-30mm，留出足够的扳手空间，方便现场装配时拧紧螺栓；轴套的外径要根据内孔直径和传递扭矩核算壁厚，壁厚太薄会导致轴套受扭变形，太厚则会增加转动惯量，对于频繁启停的传动场景，过大的转动惯量会对电机启动造成额外冲击。装配时要注意，两半联轴器对接前要清理干净法兰端面的毛刺和杂物，端面之间可以垫0.1mm厚的紫铜垫片，既能增加摩擦力，又能补偿微小的端面形位误差；螺栓拧紧时要采用对角分次拧紧的方式，避免单个螺栓受力过大，拧紧后要盘车检查转动是否顺畅，有没有卡滞或者偏摆的情况，确认无误后再锁紧紧定螺钉。

　　这类刚性法兰联轴器不适合用在有较大冲击载荷或者两轴对中误差较大的场景，如果现场安装时两轴的径向偏移超过0.1mm，强行安装会导致轴承承受额外的径向力，大幅缩短轴承和密封件的使用寿命，这种工况下就需要在联轴器和设备之间增加调整垫片，重新校准同轴度。另外在做三维建模的时候，要把所有的配合公差、形位公差都在模型里标注清楚，尤其是螺栓孔的位置度、轴套内孔的圆柱度、法兰端面的垂直度，这些参数直接决定后续零件加工的合格率，很多新手建模只画外形不标注公差，加工出来的零件根本没法装配，最后只能返工锉修，反而耽误项目进度。从长期维护的角度说，这种结构的联轴器几乎不需要日常维护，只要每年定期检查连接螺栓有没有松动、轴套有没有移位就行，相比弹性套柱销联轴器需要定期更换橡胶套，它的维护成本低很多，这也是很多重载工业场景优先选择这类结构的核心原因。
