工业阀组配套方形按压工装结构件

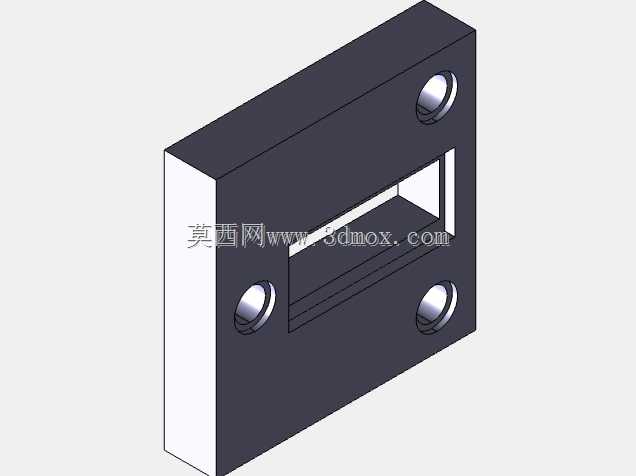

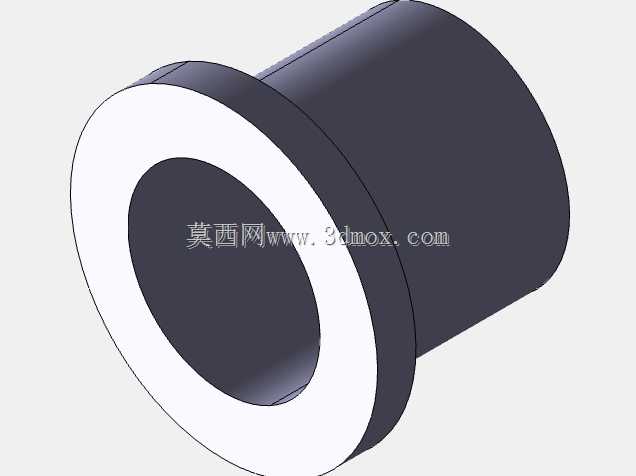

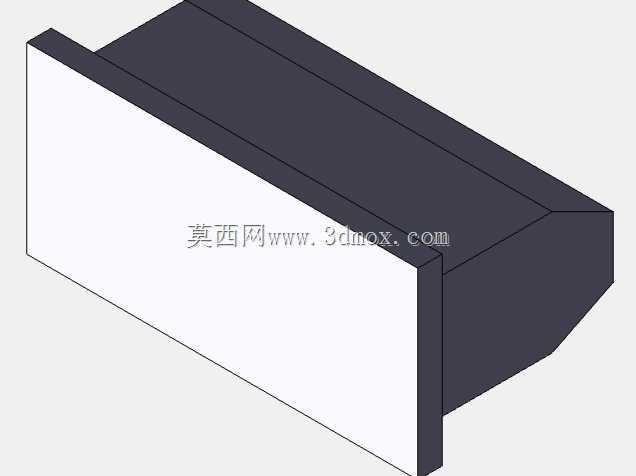

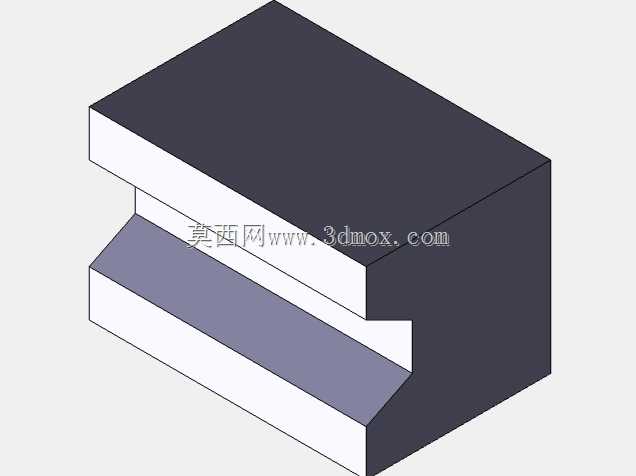

　　在流体控制类阀组的装配与调试产线上，这类方形按压结构件是工位上使用频率极高的配套工装部件，主要承担阀块组装过程中阀芯组件压装、密封件贴合预压、阀板定位压紧的实际作用，区别于通用压装工具，它的结构完全适配对应规格阀块的安装孔位，不需要额外调整对位就能直接配合小型压力设备完成压合作业，能有效避免通用压头压偏导致的密封件切边、阀芯卡滞问题。从结构设计逻辑来看，整体采用方块式基体设计，基体厚度根据压装行程的受力需求做了等强度核算，四个角位的沉头贯通孔是安装固定位，孔位的中心距完全匹配对应阀块的安装螺孔分布，压装作业时可以通过螺栓将该结构件临时固定在压装工位的基准板上，也可以直接连接在压缸的输出端作为压头使用，孔位的沉头深度做了精准控制，固定螺栓装入后端面完全低于基体工作面，不会在压合过程中刮蹭阀块表面。

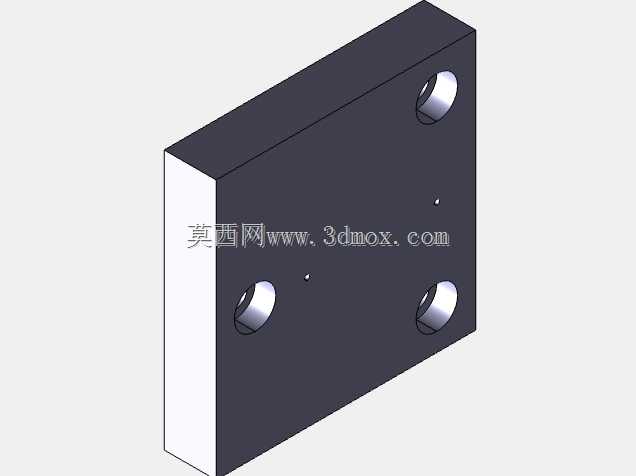

　　基体正面的两个小孔是定位销孔，作业时可以配套对应规格的圆柱销，与阀块上的工艺定位孔配合，保证压合过程中压头与阀块的同轴度控制在0.02mm以内，避免压装偏移带来的零件损伤。基体的工作面做了精磨处理，平面度控制在0.01mm范围内，压合时受力均匀，不会因为接触面不平导致阀块局部应力集中，出现微变形影响后续阀组的密封性能。从安装边界来看，该结构件的外形尺寸适配通径10-16mm的小型阀块压装需求，整体重量控制在1.2kg以内，单人即可完成拆装更换，不需要额外的吊装辅助，在多品种小批量的阀组装配产线上，可以快速更换不同孔位的按压结构件来适配不同规格的阀块压装作业，大幅缩短工装切换的辅助时间。

　　实际使用过程中，这类结构件通常采用45号钢调质处理后做表面发黑防锈，工作面硬度达到HRC28-32，既保证足够的刚性避免长期压装出现工作面凹陷变形，又不会因为硬度过高在压合过程中碰伤阀块的加工表面。不同于复杂的成型工装，这类按压结构件的设计没有多余的冗余结构，所有型面、孔位的设计都围绕压装对位精度、受力均匀性、拆装便捷性三个核心需求展开，四个安装孔的倒角做了1×45°处理，安装时螺栓可以快速导入孔位，不需要反复对位调整；定位销孔与安装孔的位置度公差控制在0.015mm，保证重复安装的定位精度一致性，即使频繁拆装也不会出现压合偏移的问题。

　　在阀组的线下维修工位，这类结构件也可以作为手动压装的辅助工具，配合台虎钳完成小型阀芯的更换压装，不需要动用大型压装设备，大幅提升线下维修的作业效率。结构设计过程中特意规避了尖角锐边，所有外棱都做了0.5mm的倒角处理，避免操作人员拿取时被划伤，也减少零件磕碰掉渣影响阀组清洁度的问题。基体的厚度设计充分考虑了压装过程中的抗弯强度，在最大15kN的压装力下，基体的最大变形量控制在0.005mm以内，完全满足阀组压装的精度要求，不会因为基体变形导致压合面倾斜，影响密封件的压缩量均匀性。
