阀块用带侧孔六角头连接紧固螺钉

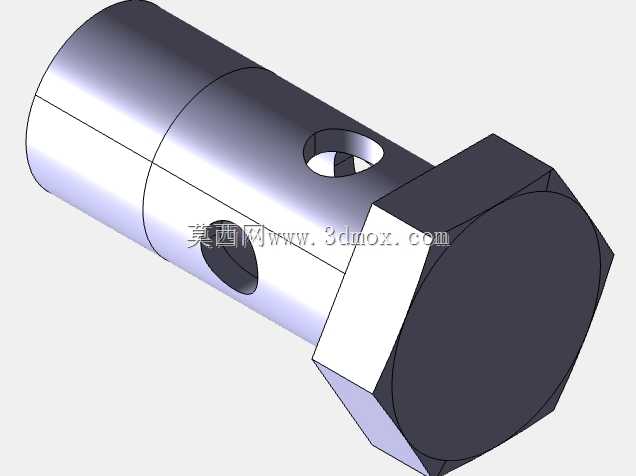

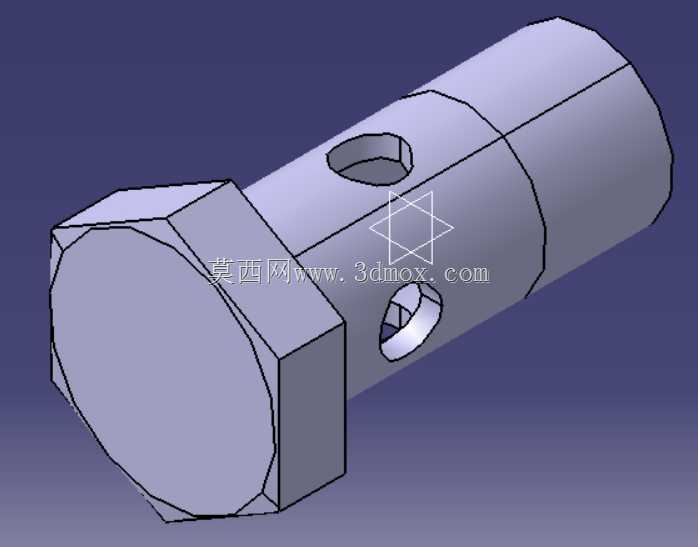

　　在液压阀组的装配场景中，这类带侧通油孔的六角头连接螺钉是阀块集成油路里的关键连接件，和普通紧固螺钉不同，它除了承担阀块叠层之间的轴向锁紧力之外，还要配合阀块内部的交叉油道完成特定油路的通断衔接，很多集成式液压控制阀组在布局紧凑、无法单独布置外接油口的时候，就会采用这类带径向孔的连接螺钉来实现油路的跨层连通，避免额外增加管接头带来的体积冗余与泄漏点。从结构设计逻辑来看，螺钉头部采用标准外六角构型，完全适配常规开口扳手、套筒扳手的拧紧作业，拧紧时的受力面均匀，能达到液压系统要求的锁紧扭矩，不会因为头部构型问题出现打滑、拧圆的情况，适合阀块装配时的定扭矩紧固要求。杆部设计为等直径光杆加末端螺纹的结构？不对，仔细看结构，杆部是整体圆柱构型，上面开了两个径向的通孔，一个是椭圆截面的径向孔，一个是带半圆切口的径向孔，这两个孔的位置完全对应阀块叠装后两层油道的交汇位置，当螺钉拧入阀块的螺纹孔到位后，杆部的径向孔刚好和上下层的油道对齐，压力油可以通过螺钉内部的中空通道？不对，看结构是杆部的孔直接连通阀块上对应的油道口，实现不同层阀块油道的连通，相当于把螺钉本身做成了油路的一部分，这种设计能大幅压缩阀块的整体体积，不用在阀块本体上加工斜油道，降低阀块深孔、斜孔的加工难度，也减少了斜孔加工带来的壁厚不均、应力集中问题。

　　从安装边界来看，螺钉的六角头厚度是按照标准承压面设计的，拧紧后头部端面完全贴合阀块的安装沉台表面，承压面积足够承受额定锁紧力，不会在高压油压波动的时候出现螺钉松动、端面渗油的情况；杆部的外径和阀块上的安装孔采用间隙配合，间隙量控制在0.02-0.05mm之间，既保证装配时能顺利穿入，又不会因为间隙过大导致油液从配合面泄漏，两个径向孔的位置度公差控制在±0.1mm以内，确保螺钉拧到设计深度时，孔位和油道完全对中，不会出现通油截面被遮挡、节流损失过大的问题。实际应用中，这类螺钉常用在中小通径的叠加式液压阀、集成油路块上，比如机床的液压夹紧回路、小型液压站的控制阀组，很多时候阀块的安装空间被限制，无法布置过多的直角管接头或者工艺堵头，用这种带通油孔的连接螺钉，能同时实现紧固和通油两个功能，减少阀块上的零件数量，也降低了泄漏点的数量——液压系统的故障70%以上来自泄漏和密封失效，每减少一个外接接头或者工艺孔堵头，就相当于降低了一处故障风险。

　　设计这类螺钉的时候，首先要核算杆部开孔后的强度，因为径向开孔会削弱杆部的抗拉、抗剪强度，所以要根据阀块的最高工作压力、螺钉的预紧力来核算杆部的最小壁厚，确保在额定油压冲击、压力波动的时候，杆部不会出现断裂或者塑性变形；其次要考虑油液的通流能力，径向孔的通流面积要和对接的油道通流面积匹配，不能因为开孔面积过小导致节流发热、压力损失过大，影响液压回路的响应速度；另外，螺钉的表面处理要适配液压油的介质特性，一般采用发黑或者镀锌钝化处理，避免长期浸泡在液压油中出现锈蚀，污染油液，进而卡滞液压阀的阀芯。从装配工艺来说，这类螺钉安装的时候不能用普通螺钉的拧紧方式，必须要控制拧入的深度，因为孔位的对齐精度和拧入深度直接相关，所以一般会在螺钉的螺纹段设计定位台阶，当螺钉拧到台阶面贴合阀块表面的时候，刚好到达设计位置，径向孔和油道完全对齐，不用装配工人反复调整深度，降低装配出错的概率。另外，螺钉头部的六角对边尺寸和标准同规格外六角螺钉一致，不需要专用的拧紧工具，现场维护的时候用常规的扳手就能拆装，后期维护更换的成本很低，不用储备专用工具。

　　在实际的阀块测试环节，这类螺钉装配完成后要和阀块一起做耐压测试，在1.5倍额定工作压力下保压5分钟，不能出现外泄漏、也不能出现内部油道串腔的问题，这就要求螺钉杆部和安装孔的配合精度、孔位的位置精度都要控制在合理范围内，否则很容易出现内泄，导致液压回路压力不稳、执行元件动作迟缓的问题。很多刚接触液压阀块设计的工程师，一开始容易忽略这类连接螺钉的通油功能，只按普通紧固件选型，要么选了没有径向孔的普通螺钉堵死了油道，要么开孔位置不对导致油道通流面积不足，要么杆部强度不够在高压下断裂，其实这类集成在阀块里的紧固通油螺钉，是紧凑化液压阀组设计里很常用的结构，它把紧固和通油功能合二为一，在有限的安装空间里实现了油路的连通，比外接管路、加工斜孔的方案可靠性更高，加工成本也更低。
