阀门用阀块连接安装结构件设计

　　在液压控制回路、工业流体输送管路的现场装配场景里，这类阀块安装结构件是阀组集成装配的核心衔接载体，日常会出现在机床液压站、化工管路调压段、流体控制模组的安装工位上，承担着阀件定位、流道衔接、安装基准统一的多重作用，很多现场装配出现的阀件偏移、密封渗漏、流道对中偏差问题，追根溯源都和阀块安装结构的设计精度、安装边界预留不足有直接关系。做这个结构的三维设计时，最先要敲定的是安装基准面的平面度公差，毕竟阀件和安装面板贴合时，基准面如果平面度超差0.02mm以上，压紧后密封件就会出现局部压缩量不均的问题，高压工况下很容易出现渗漏，所以设计时特意把方形安装基板的贴合面做了精整要求，四个安装角的位置预留了足够的螺栓沉孔空间，避免现场装配时螺栓头突出干涉周边的管路排布。

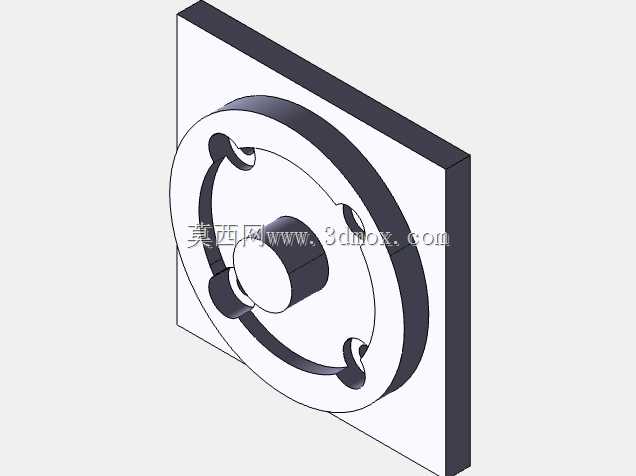

　　中间的环形凸台结构是和阀件本体配合的定位止口，止口的配合公差选了H7/h6的间隙配合，既保证安装时阀件能顺利滑入定位，不会出现卡滞，又能把同轴度误差控制在允许范围内，保证内部流道的对中精度，减少流体经过时的局部压损。凸台上三个均匀分布的弧形卡槽是快装锁紧结构，对应阀件上的三个卡爪，安装时不需要拧多颗固定螺栓，只要把阀件对准止口放入后旋转一定角度，卡爪就会卡入卡槽完成锁紧，这种结构在需要频繁拆装维护的工位上实用性很强，能大幅缩短现场维护的拆装时间，相比传统的螺栓周向固定结构，拆装效率能提升60%以上，而且三个卡槽均匀受力，不会出现单颗螺栓松动导致的阀件偏移问题。

　　设计时也充分考虑了安装边界的预留，方形基板的边长比中间环形结构的外径大出足够的尺寸，一方面是给周边的管路接头、密封件安装留出操作空间，现场装配时扳手能顺利伸到螺栓位置完成紧固，不会因为空间不足出现无法拧到位的情况；另一方面基板的厚度经过受力校核，在额定工作压力下不会出现形变，保证长期使用后基准面的平面度依然满足密封要求。中心的圆柱凸台是流道的衔接端口，端口处做了密封槽的预留位置，安装O型圈后能实现端面密封，相比周向密封结构，端面密封的耐压能力更强，在高压流体工况下的密封可靠性更高，而且密封件的更换更方便，维护时不需要把整个阀块从安装面板上拆下来，只要取下阀件就能更换密封件。

　　从实际应用的反馈来看，这类结构的阀块安装件在液压系统、水处理管路、气动控制回路里都有广泛的适配性，只要调整止口的直径、卡槽的旋转角度、基板的安装孔距，就能适配不同通径、不同压力等级的阀件，不需要重新做整体结构的大改，设计复用性很强。建模过程中特意把各个配合面的公差要求、安装避让空间都做了明确的结构体现，比如卡槽的导入处做了小角度的倒角，方便阀件卡爪顺利滑入，不会出现安装时卡滞刮伤密封件的问题；基板的四个角做了小的倒角处理，避免安装时锐角划伤操作人员，也减少运输过程中的磕碰变形。很多新手做这类结构设计时，容易只关注主体结构的尺寸，忽略安装操作空间、密封件压缩量、受力均匀性这些细节，最后做出来的模型看着结构完整，实际加工装配时会出现各种问题，比如螺栓孔距离边缘太近导致安装时基板开裂，止口配合过紧导致阀件拆不下来，密封槽深度不对导致密封件压缩量不够出现渗漏，这些细节在建模时都要结合实际装配场景逐一核对，才能保证最终加工出来的零件能直接用到现场设备上，不需要二次修改。
