阀块配套连接附件结构设计

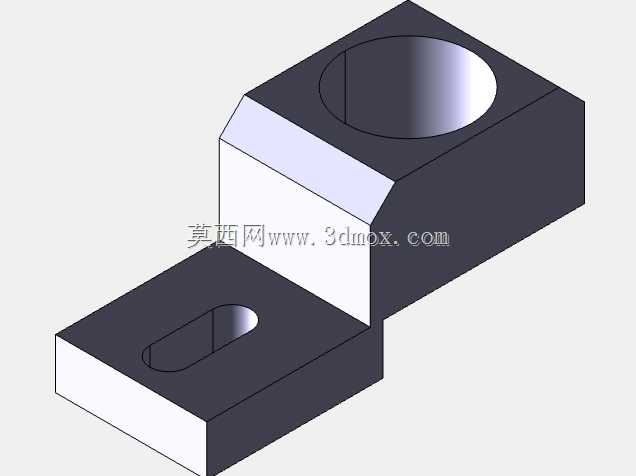

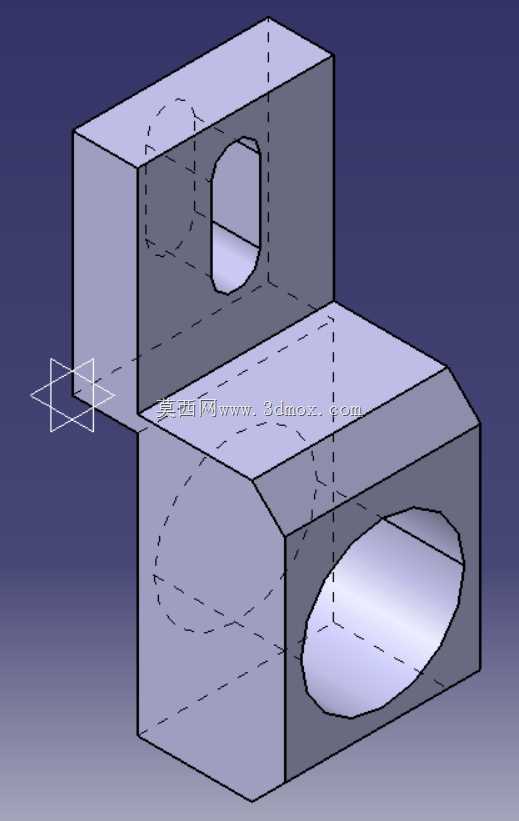

　　在液压阀组的集成装配场景中，这类阀块附件是油路转接、元件搭载的核心结构件，主要承担不同通径油路的转向连通、阀件安装基面承载、外接管路定位的作用，常见于中小型液压站、机床液压控制系统、工程机械液压阀组的集成布局中，替代分散的管路连接减少泄漏点，压缩阀组整体占用空间。从结构设计逻辑来看，该零件采用阶梯式块体布局，下部块体开设大直径横向通油孔，用于对接主油路的大流量通道，孔口做倒角处理避免安装密封圈时被锐边切损，上部凸起块体开设小直径纵向与横向组合孔道，用于连通控制油路或者搭载小型电磁阀、压力检测元件，两个块体的结合面做平面度公差约束，保证与主阀块贴合时的密封性能，避免带压油液从结合面渗漏。

　　设计过程中首先要匹配对应主阀块的安装孔位坐标，保证附件与主阀块对接时油孔的同轴度控制在0.1mm以内，避免通流截面突变造成的局部压力损失；其次要核算块体的壁厚，根据系统额定工作压力，通油孔周边的实体壁厚需满足强度要求，避免长期带压工作出现形变甚至开裂，针对高压应用场景还会在孔道交汇处做圆角过渡，减少应力集中的风险。外形尺寸方面，下部块体的长度与宽度尺寸需匹配主阀块的安装边界，不能超出主阀块的侧边轮廓，避免干涉周边其他阀件的安装操作空间，上部凸起块体的高度根据控制油路的孔道长度确定，同时预留足够的扳手操作空间，保证安装上部阀件时工具不会与其他结构发生碰撞；安装面上的螺纹孔位置度公差需严格控制，保证阀件安装时密封件均匀受压，不会出现偏载导致的密封失效。

　　零件的所有外露棱边都做了倒钝处理，避免装配过程中划伤操作人员或者损坏密封件，通油孔的内壁粗糙度控制在Ra1.6以内，减少油液流动的沿程阻力，同时避免内壁残留的加工毛刺被油液冲刷进入液压系统，造成阀件卡滞、节流孔堵塞等故障。在实际选型应用时，需要根据系统的通流流量确定下部大孔的通径，根据控制油路的压力等级确定块体的材质，常规低压系统采用铝合金材质降低重量，中高压系统采用45号钢锻件加工保证强度，安装时结合面需根据压力等级选择适配厚度的耐油橡胶密封圈或者金属密封垫，按照规定的扭矩对角拧紧安装螺栓，保证结合面压力均匀分布。

　　这类集成式阀块附件相比传统的管式连接结构，能将阀组的装配空间压缩40%以上，同时减少70%左右的管路接头，大幅降低系统的泄漏概率，后期维护时也能快速拆解更换对应元件，不需要拆卸大量外接管路，在紧凑型液压控制系统中应用十分广泛。建模过程中需要重点关注孔道之间的连通关系，避免出现工艺孔残留、孔道钻通壁厚不足的问题，所有相交孔道的位置都要做干涉检查，确认实体壁厚满足设计要求，安装面的平面度、孔口的倒角尺寸都要在工程图中明确标注公差要求，给后续加工环节提供明确的精度依据。
