变压器配套方形法兰安装式衬板结构

在电力输配、工业电气控制场景中，变压器作为电能转换的核心设备，其内部绕组、引线的固定与绝缘隔离直接影响设备运行稳定性，这类衬板构件正是用于变压器内部引线排布、绕组端部定位的关键支撑件，同时也可适配阀块集成系统中油路板的层间定位，解决多管路排布时的结构支撑与间距控制问题。从实际使用场景来看，该构件既可以在油浸式变压器中作为套管与箱体之间的过渡衬件，承担密封面压紧力传导、引线穿孔定位的作用，也能在气动液压阀组中作为阀块叠装的间隔板，保证不同阀片之间的安装同轴度，避免油路串腔、固定螺栓受力不均的问题。

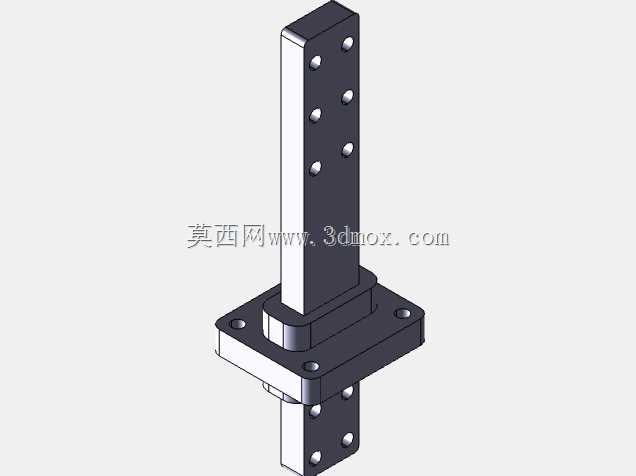

从结构设计逻辑来看，该构件采用长条形立板搭配方形安装法兰的组合结构，立板部分沿长度方向均匀排布多组固定孔位，孔位间距经过等距公差校核，可适配不同规格的紧固件穿装，立板的截面采用矩形等厚设计，既保证了垂直方向的支撑刚度，也避免了多余材料堆砌带来的重量冗余，立板与法兰衔接位置做了圆弧过渡处理，能够分散安装紧固时的应力集中，避免长期受振动载荷出现焊缝或基体开裂问题。底部的方形法兰采用四边对称布置的沉头安装孔，沉孔深度经过精确计算，紧固螺栓装入后头部完全没入法兰平面，不会突出安装面干涉其他相邻构件的装配，法兰与立板的连接位置设置了凸台定位结构，装配时可直接卡入对应安装基座的定位槽内，无需额外调整对齐即可保证立板的垂直公差，大幅提升现场装配效率。

在安装边界与尺寸适配方面，该构件的法兰安装面平面度控制在0.05mm以内，能够保证与密封垫片、安装基座的紧密贴合，避免变压器油渗漏或者液压系统泄压的问题；立板的总长度可适配不同深度的安装腔体，立板上的固定孔采用通孔设计，既可以穿装螺栓固定附属的绝缘支架、管路卡箍，也可以作为引线穿孔的定位基准，孔位的边缘做了倒角处理，避免穿装引线或者紧固件时刮伤绝缘层、密封件。设计过程中充分考虑了不同工况的兼容性，法兰的厚度经过刚度校核，在额定紧固扭矩下不会发生翘曲变形，立板的侧面平行度公差控制在0.03mm以内，当多块衬板并排安装时，能够保证相邻构件之间的间距一致，不会出现卡滞附属滑动部件的问题。

从功能特性来看，该构件不需要额外的复杂加工工序，常规铣削、钻孔设备即可完成全工序加工，加工成本可控，适合批量配套生产；构件的整体结构没有易积尘、积液的死角，在变压器油浸泡或者工业车间多粉尘环境下使用时，不会出现杂质堆积影响绝缘性能或者运动部件动作的问题；立板与法兰的连接采用一体化加工成型，相比焊接拼接的结构，整体强度更高，不存在焊缝腐蚀、脱焊的风险，能够满足变压器20年以上设计使用寿命的要求，在阀块系统中使用时，也能承受16MPa以上的系统压力而不发生结构变形。实际选型使用时，只需要核对法兰安装孔的中心距、立板的有效长度以及固定孔的孔径，即可直接替换同规格的原有衬板，不需要对配套的安装基座做二次修改，适配性较强。
