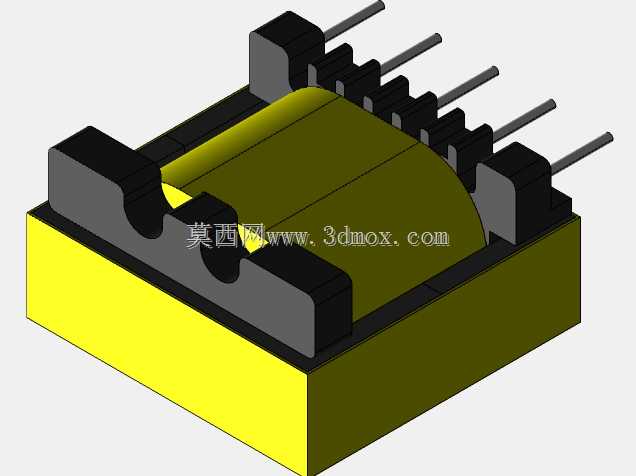

PZ-EPC17卧式贴片高频电子变压器结构

项目分类:变压器 发布时间:2025-12-18 ID:1097332
  • PZ-EPC17卧式贴片高频电子变压器结构

  这款EPC17规格的高频变压器,是小功率开关电源拓扑里的核心磁电转换部件,日常在消费类电子适配器、工控板卡辅助供电、小型通讯终端电源模块、智能家居控制板的隔离降压场景里大量使用,适配反激、正激等常见小功率电源拓扑,承担原副边电气隔离、电压幅值变换、能量耦合传递的核心作用。从结构设计来看,整体采用卧式排布,引脚采用直插式排布,单侧五引脚的设计刚好匹配常规PCB板的焊盘间距,引脚伸出长度经过校准,既保证波峰焊时焊锡能够充分浸润引脚根部,又不会因为引脚过长导致焊后剪脚工序额外增加工时,引脚与骨架的结合处做了限位凸台,插件时可以直接抵到PCB板面,不需要额外调整插件高度,能有效降低SMT或者手工插件的对位误差。

  磁芯选用EPC型扁平磁芯,相比传统EE型磁芯,EPC磁芯的窗口利用率更高,扁平的轮廓可以有效压缩整机的垂直方向安装空间,对于对厚度有要求的薄型电源模块、插墙式适配器来说,这种磁芯结构可以在不牺牲功率容量的前提下,把电源整体厚度压缩15%左右。磁芯与骨架的配合采用双侧卡扣定位,组装时不需要额外的夹具固定,磁芯对接面的平整度控制在合理范围内,能够有效降低磁芯气隙带来的漏感,绕组绕制时采用分层绕法,原边绕组靠近磁芯中柱,副边绕组分层排布在原边外侧,层间用绝缘胶带做隔离,既满足安规要求的电气间隙,又能尽可能降低绕组间的分布电容,减少电源工作时的高频振荡损耗。

  骨架的绕线窗口做了圆角过渡处理,绕线时不会刮伤漆包线的绝缘漆层,避免绕组匝间短路的风险,骨架材质选用耐高温的工程塑料,能够承受波峰焊时的高温冲击,不会出现受热变形导致引脚偏移的问题。安装边界方面,整体的横向、纵向尺寸都控制在常规小功率电源的设计冗余范围内,本体高度适配多数薄型壳体的内部空间,安装时不需要在PCB上预留额外的避让空间,磁芯外围与周边元器件的安全距离满足安规设计要求,不需要额外增加绝缘挡片。

  在实际选型应用中,这款变压器可以覆盖5W以内的功率输出需求,原边适配常见的PWM控制芯片供电范围,副边可以根据需求调整绕组匝数来输出不同的电压等级,磁芯的饱和磁通密度足够应对常见的输入电压波动场景,不会因为短时输入过压导致磁芯饱和炸机。设计建模时,所有的配合公差都按照电子元器件行业的常规公差带设定,引脚的直径、间距公差符合PCB设计的通用规范,磁芯与骨架的配合间隙控制在合理范围,既方便组装时的磁芯插入,又不会因为间隙过大导致磁芯松动产生工作噪音。绕组的出线位置做了专门的走线槽设计,漆包线可以顺着走线槽引到对应引脚,不会出现漆包线跨接导致的绝缘风险,绕线完成后的包胶厚度也在模型里做了预留,不会因为包胶后整体尺寸超差导致壳体装配干涉。
