十字轴式万向联轴器全套装配结构

这套万向联轴器组件的三维建模，完全围绕工业现场实际传动需求搭建，所有结构尺寸均参考通用机械传动的安装边界做了参数化设定，没有冗余的装饰性结构，每一处特征都对应实际加工与装配的工艺要求。从应用场景来看，这类万向联轴器主要用在两轴轴线存在平行偏移、角向偏移的传动链路里，常见于轻工输送线的动力端、小型机床的进给传动单元、农业机械的动力输出接驳位置，甚至部分小型专用设备的伺服电机与执行端连接场景也会用到，核心作用是在两轴无法保证严格同轴的工况下，稳定传递旋转扭矩，避免轴系因安装偏差产生额外的交变弯曲应力，延长轴与轴承的使用寿命。

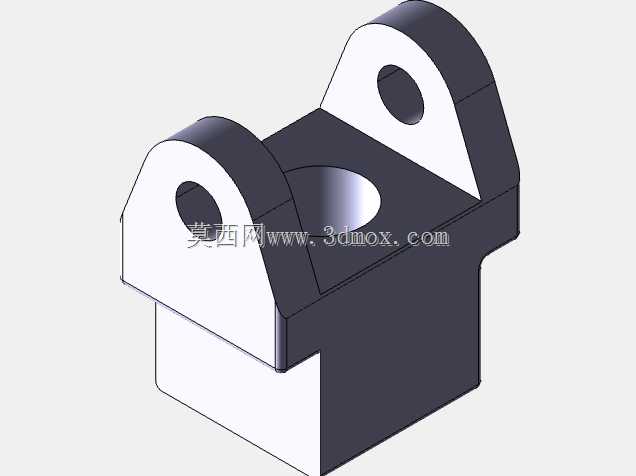

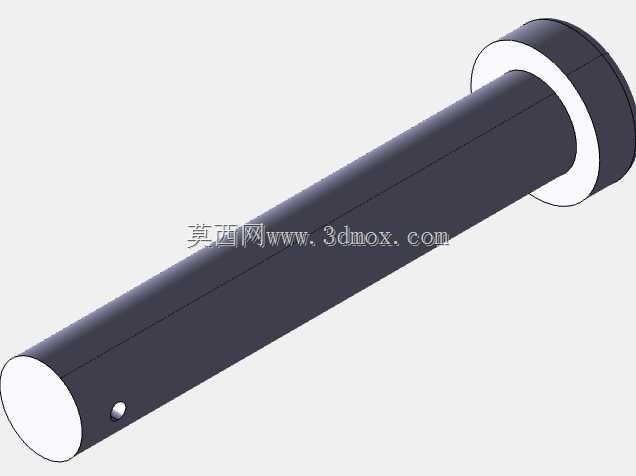

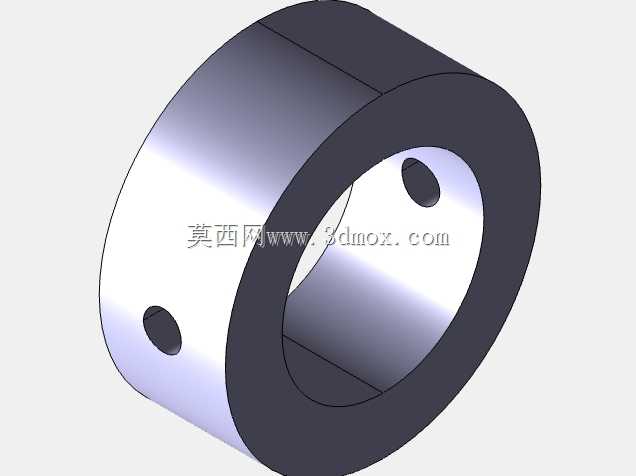

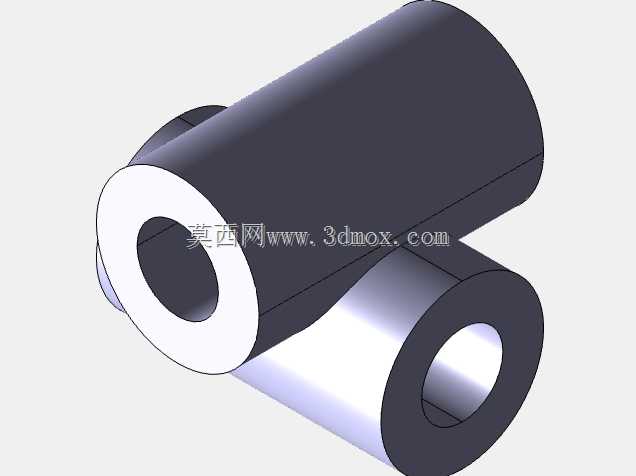

从结构设计思路来看，整套组件拆分了十字轴、两个叉形接头、轴套、连接销这些独立零件，每个零件的配合面都做了公差适配的建模处理：叉形接头的耳孔与十字轴轴颈采用间隙配合，预留了润滑脂存储的微小间隙，实际加工时可根据工况选择加装滚针轴承或者直接做铜套衬层；两端的轴孔分别对应不同直径的输入输出轴，其中一端做了贯通的键槽结构，适配普通平键的扭矩传递，另一端则预留了紧定螺钉的安装孔，适合小扭矩、需要频繁拆装的场景。外形尺寸方面，整套组件装配完成后，最大回转直径控制在适配常规安装空间的范围内，轴向总长度可根据实际轴间距做一定范围的伸缩调整，十字轴的中心偏移量预留了足够的角向补偿空间，最大可支持两轴存在5度以内的角向偏移，平行偏移补偿量也能覆盖多数现场安装的误差范围，不需要额外做复杂的轴系对中调整就能正常运转。

实际使用过程中，这类联轴器的动力传输特性比较平稳，因为十字轴的四个轴颈受力均匀，在中低转速工况下不会产生明显的附加动载荷，相比刚性联轴器，它能吸收一部分传动链路里的冲击振动，尤其是在设备启动、正反转切换的瞬间，能缓冲一部分瞬时冲击，保护后端的执行元件。建模过程中特意还原了零件的工艺细节：比如叉形接头的根部做了圆角过渡，避免应力集中导致的零件断裂；轴孔的端面做了倒角处理，方便安装时轴的导入；十字轴的轴颈端面做了微小的凹坑，用来存储润滑脂，减少运转过程中的磨损。

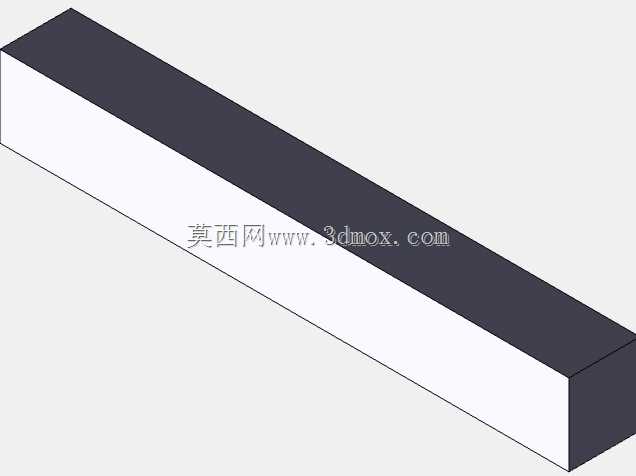

从安装边界来看，这套组件不需要额外的专用安装基座，只要将两端的轴孔分别套入输入、输出轴，锁紧平键与紧定螺钉即可完成装配，周边预留的拆装空间只需要满足扳手能操作紧定螺钉即可，不需要太大的操作空间，适合安装空间比较紧凑的设备内部。在传动效率方面，因为所有配合面都是滚动或者滑动摩擦的优化设计，正常润滑条件下传动效率可以达到98%以上，不会造成明显的动力损耗，适合长期连续运转的工况。另外，整套结构的零件通用性很强，除了十字轴是专用零件外，平键、紧定螺钉都是标准件，后期维护更换不需要定制特殊配件，能降低设备的运维成本。建模时所有的装配约束都按照实际装配关系设定，转动副的位置完全还原实际运转状态，可以直接用来做运动仿真，验证不同角向偏移下的传动平顺性，也能导出工程图直接用于生产加工。
