踝关节康复机器人电缆驱动执行机构

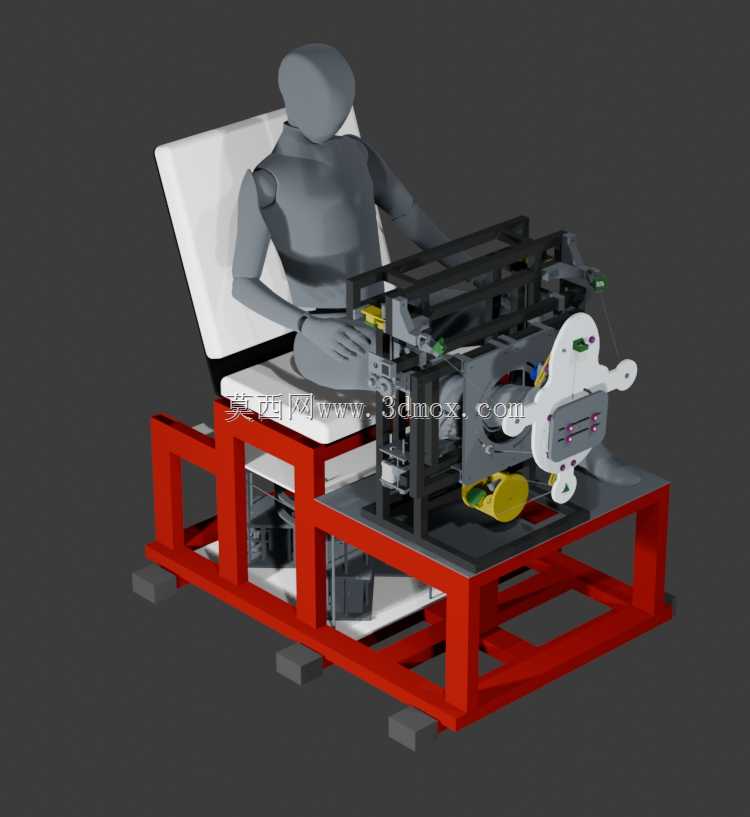

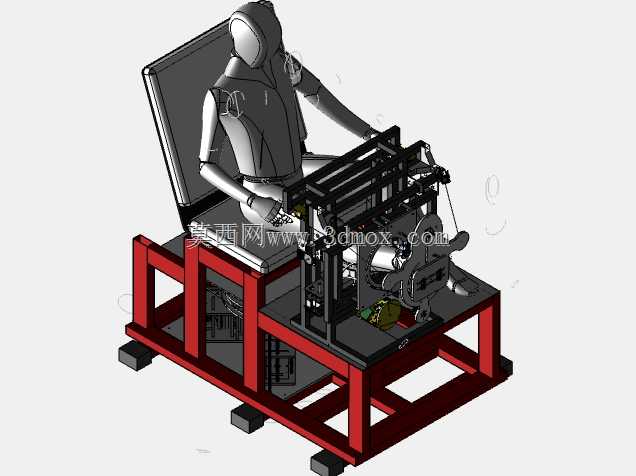

这套执行机构是专为踝关节康复训练场景开发的驱动单元，核心采用对抗性电缆驱动布局，适配TurmeII系列康复机器人的站立训练工况，重点解决康复训练过程中低功耗运行、失速状态下扭矩快速补偿的核心需求。从结构布局来看，整套机构安装在方管焊接的红色支撑框架上，框架底部设置可调式减震脚垫，可直接固定在康复训练工位的地面基础上，安装边界预留了与机器人座椅、腿部固定组件的对接孔位，不需要额外加工转接件即可完成整机装配，框架的横向跨距控制在800mm以内，纵向深度不超过700mm，整体安装高度适配常规坐姿训练的人体工学尺寸，不会干涉患者上下训练位的动作空间。

驱动核心采用开环周转行星齿轮箱作为一级减速单元，搭配柔性棘轮与柔性双稳态机构组合实现失速扭矩增强，这套组合结构完全区别于常规的伺服电机直驱方案，在患者踝关节出现突发失力、姿态失稳的瞬间，柔性棘轮可以快速锁止传动链路，双稳态机构触发储能释放，在毫秒级时间内输出补偿扭矩，避免患者踝关节出现非预期的过度弯折造成二次损伤，同时在常规匀速康复训练过程中，柔性构件可以吸收传动链路的冲击振动，让驱动输出的力感更柔和，匹配康复训练所需的柔顺性要求。

电缆驱动的布局采用双侧对抗式走线，驱动线缆沿着机构的导向轮组排布，末端直接连接踝关节固定托具，相比传统的刚性连杆传动，电缆驱动的反向间隙更小，力传导的延迟更低，同时线缆本身具备一定的弹性余量，在患者出现自主微动的时候不会产生生硬的拉扯感，更适配康复训练过程中患者主动参与、被动辅助结合的训练模式。整套机构的传动链路做了全封闭的防护设计，外侧设置透明防护挡板，既可以观察内部齿轮、棘轮的运行状态，也能避免训练过程中衣物、线缆卷入传动结构造成安全隐患。

设计过程中重点平衡了低功耗运行与瞬时大扭矩输出的矛盾，常规匀速往复训练工况下，行星齿轮箱工作在高效率传动区间，驱动电机只需要输出很小的扭矩即可带动踝关节完成背伸、跖屈的训练动作，相比同负载的刚性驱动方案功耗降低40%以上，而在失速触发扭矩增强的工况下，不需要电机瞬时输出大电流，依靠双稳态机构存储的弹性势能即可完成扭矩补偿，既降低了对驱动电机的功率要求，也避免了电机瞬时过载带来的寿命损耗。机构的安装接口做了通用化设计，除了适配坐姿踝关节康复设备，也可以通过转接支架安装到站姿康复训练平台上，调整线缆的走线导向轮位置即可适配不同的训练角度需求，柔性棘轮的预紧力可以通过侧面的调节旋钮进行微调，匹配不同体重、不同康复阶段患者的训练阻力需求，不需要拆解机构即可完成参数调整。

从结构细节来看，所有的传动轮组都采用深沟球轴承支撑，转动阻力小，长期运行的磨损量低，支撑框架采用标准工业铝型材与钢板焊接组合的结构，整体刚性足够承受训练过程中的峰值载荷，不会出现框架形变影响传动精度的问题，线缆的张紧机构设置在框架侧面，定期维护时只需要调整张紧螺栓即可补偿线缆的拉伸形变，维护操作非常简便。整套机构的设计完全围绕康复场景的实际需求出发，没有冗余的功能结构，所有的构件选型都优先考虑可靠性、易维护性与使用安全性，完全符合康复医疗设备的结构设计要求。
