MPU6050加速度计陀螺仪模块结构设计

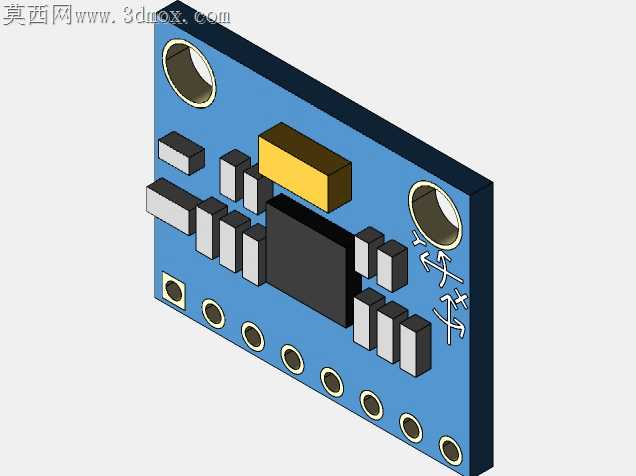

小尺寸传感器模块的PCB安装孔位公差一直是手板打样阶段的高频踩坑点，孔位偏0.1mm就会导致整板无法卡入预设的安装卡槽，强行拧装固定螺丝还会扯裂板边的焊盘，直接报废整批试产件。这款MPU6050模块的结构设计在加工适配层面做了很务实的细节调整，板体边角的两个安装孔特意做了0.2mm的公差冗余设计，孔壁边缘预留了沉锡防护层，避免钻孔加工时的玻纤毛刺刮伤固定螺丝的螺纹，也能减少螺丝拧紧时对板体基材的挤压应力。板上元器件的排布完全贴合SMT贴片机的走件逻辑，核心的MPU6050芯片放置在板体几何中心位置，周边的阻容元件按照贴片吸嘴的取件间距均匀排布，没有出现元件间距小于0.8mm的情况，不会触发贴片机的吸嘴碰撞报警，也能减少回流焊阶段的元件立碑、虚焊问题。板边引出的排针焊盘做了加长处理，焊盘边缘延伸出0.3mm的拖锡位，手工焊接时焊锡能顺着拖锡位均匀铺满焊盘，不会出现堆锡导致的相邻排针短路问题，哪怕是实训阶段的新手焊接，也能降低返修概率。板体表面的丝印标识没有覆盖任何焊盘位置，引脚定义的字符刚好印在对应排针的侧方，焊接和调试时不用反复对照原理图查引脚，能减少接线错误的概率。核心芯片周边的滤波电容紧贴芯片电源引脚布置，走线长度控制在2mm以内，能最大程度降低电源纹波对传感器采样精度的干扰，避免运动姿态检测时出现数据漂移。模块上的黄色复位按键特意做了凸起高度限位，按键顶面比周边最高的元件高出1.2mm，既方便调试时按压，又不会因为外壳挤压出现误触发。板体厚度选用1.6mm的标准FR4板材，和市面上通用的传感器模块安装座卡槽尺寸完全匹配，不用额外定制安装支架就能直接替换同封装的旧款模块，替换时不用改动原有设备的安装结构，能大幅降低设备升级的改造成本。板边的圆角处理半径设为1mm，没有尖锐的板边毛刺，组装时不会划伤操作人员的手指，也能避免板边毛刺刺破周边的线束绝缘层，减少设备内部的短路隐患。
