钢制管道圆柱件抱紧式安装固定支架

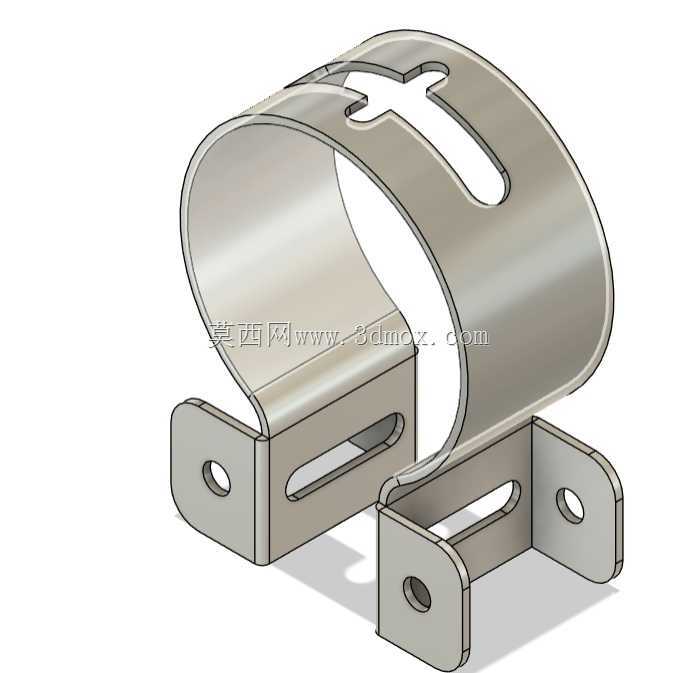

　　在工业现场的管路布设、小型机电设备装配、自动化产线外围构件安装场景里，这类钢制抱紧支架的使用频次极高，它不需要在被固定的圆柱构件上额外加工安装孔，也不需要做焊接点位，靠自身钣金折弯形成的圆弧面贴合柱面，再通过两端安装耳的紧固件锁附，就能实现可靠的径向固定，避免被固定件出现轴向窜动、径向偏移的问题。从结构设计逻辑来看，这款支架采用整板激光切割后折弯成型的工艺路线，没有额外的焊接拼接工序，所有特征都在单张钣金板上加工完成，圆弧抱紧段的曲率是按照常规通用管道、小型电机外壳的标准外径做的适配，圆弧开口处做了微扩的导向倒角，安装时不需要刻意对齐柱面，顺着倒角就能把支架扣到待固定构件上，降低现场装配的对位难度。

　　支架上的长圆孔设计是整个结构的核心实用点，不管是两端安装耳上的横向长槽，还是抱紧段上方的纵向开槽，都是为了抵消安装基面的加工误差：现场安装时如果基座上的固定孔位存在几毫米的位置偏差，不需要重新扩孔或者返工基座，直接顺着长槽调整支架的固定位置，就能完成对位锁附，同时抱紧段的开槽还能提供一定的弹性变形量，当被固定的圆柱件存在微小的外径公差时，支架可以通过自身的弹性形变抱紧柱面，不会出现间隙过大导致的松动异响，也不会因为过盈量太大导致装配困难。从安装边界尺寸来看，这款支架的抱紧段有效包覆角度超过180度，足够提供稳定的抱紧摩擦力，两端安装耳的平面与抱紧段圆弧的切线方向垂直，安装耳上的通孔尺寸适配常规的M6、M8规格紧固件，安装时可以搭配平垫、弹垫使用，进一步提升防松性能；支架整体的厚度选用常规冷轧钣金厚度，既保证足够的结构强度，在承受管道振动、设备运行带来的交变载荷时不会出现塑性变形，又不会因为板材过厚导致折弯难度大、整体重量超标。

　　在实际应用中，这类支架除了常规的水、气、油管路固定，还可以用在小型伺服电机、传感器的安装固定场景，比如无人机机架上的柱状构件固定、工业机器人走线管的布设固定、汽车改装环节的管线固定都能适配，因为是钣金一体成型结构，生产效率高，批量加工时成本可控，表面做钝化或者喷塑处理后，还能适应潮湿、有轻微腐蚀的工业现场环境，不需要频繁做维护更换。设计这类支架的时候，需要重点关注折弯处的圆角处理，避免折弯时出现应力集中导致板材开裂，同时长圆孔的边缘要做去毛刺处理，防止安装时划伤操作人员、或者割破管线外层的防护套，圆弧面的成型精度要控制在合理公差范围内，保证和被固定圆柱件的接触面积足够，避免线接触导致的压强过大，压伤被固定构件的表面。

　　和传统的分体式抱箍相比，这种一体折弯的支架安装效率更高，不需要拆分两个半环再对齐锁附，单人就能完成装配作业，尤其是在高空布设管路、狭小空间内安装设备的场景下，更少的零件数量意味着更低的零件掉落风险、更快的装配速度，整体的结构可靠性也比分体抱箍更好，不存在连接螺栓松动导致抱箍散架的问题。在做三维建模的时候，这类钣金件要重点预留折弯扣除量，保证成型后的圆弧尺寸、安装耳的孔位位置和设计值一致，长圆孔的位置要结合实际安装的调整余量来设置，不能过长导致安装耳的结构强度下降，也不能过短失去误差调节的作用，安装耳的折弯角度要保证和安装基面完全贴合，避免锁附时出现支架翘曲，导致抱紧面和柱面贴合不良。
