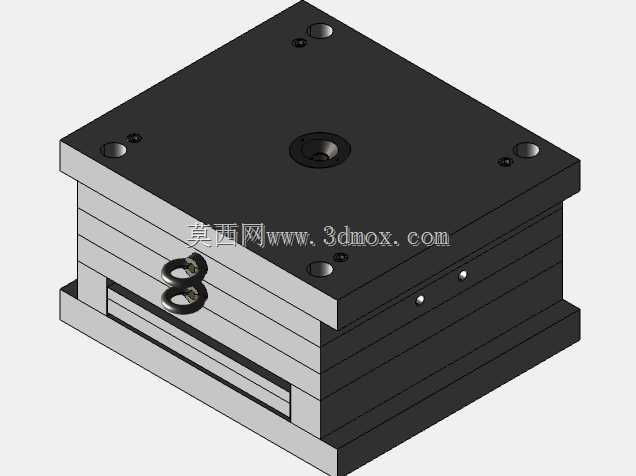

两腔式衣架注塑成型模具结构设计

　　这套两腔衣架注塑模具，面向民用塑料制品批量生产场景设计，核心适配日常家用塑料衣架的注塑成型工序，在中小型注塑机台的适配性上做了针对性优化，可直接匹配常规卧式注塑机的安装接口，无需额外定制转接板件。从实际生产用途来看，该模具采用一模两腔的型腔布局，单次开模循环可产出两件成型衣架，相比单腔模具生产效率提升近一倍，同时能平衡注塑过程中的模腔压力分布，减少单腔注塑时容易出现的充模不均、飞边过多等常见缺陷。模具整体采用标准模架叠加定制型腔镶件的结构思路，上下模座选用标准规格的模架板材，导柱导套配合位置做了公差收紧处理，合模时的定位精度可控制在0.02mm以内，避免长期生产后出现合模错位导致的产品披锋问题。

　　浇注系统采用侧浇口进料设计，浇口位置选在衣架挂钩的非外观面区域，成型后浇口残留痕迹小，后续人工修剪工序的工作量可大幅降低，流道截面采用圆形截面设计，熔料流动过程中的压力损失更小，能适配PP、ABS等常用衣架塑料原料的充模需求。冷却回路采用随形布局设计，在型腔、型芯镶件内部都布置了循环冷却水通道，水路距离成型面的距离控制在15-20mm区间，既保证冷却效率，又避免水路距离成型面过近导致的成型面温度不均问题，可将成型周期控制在合理区间，减少制品冷却变形的概率。

　　顶出机构采用顶针加顶板的组合顶出方式，顶针排布位置对应衣架的加强筋、挂钩根部等粘模力较大的区域，顶出过程受力均匀，不会出现顶白、顶穿制品的问题，同时顶针复位采用弹簧强制复位配合复位杆定位的双重结构，合模时顶出机构可准确回到初始位置，避免顶针与定模碰撞损坏。模具的安装边界完全符合常规注塑机的装模尺寸要求，上下模的安装螺孔位置、定位圈尺寸、浇口套规格都采用通用标准，上机安装时可快速完成定位锁紧，吊环螺孔设置在模架的重心位置，吊装过程中模体可保持水平状态，减少吊装对位的调整时间。排气结构开设在型腔的末端填充位置，排气槽深度控制在0.02mm，既能顺利排出型腔内的空气，避免制品出现烧焦、缺胶问题，又不会出现熔料溢出飞边的情况。

　　在模具的导向定位结构上，除了四角的标准导柱导套外，还在型腔周边增设了零度定位块，进一步提升合模时的精确定位能力，即使长期生产导柱出现轻微磨损，也能依靠零度定位块保证型腔的对位精度，延长模具的整体使用寿命。模具的锁模结构采用模脚加锁紧块的设计，锁模力可均匀传递到整个分型面，注塑过程中不会出现分型面涨开导致的飞边问题，侧面设置的锁模扣结构可在开模过程中控制开模顺序，先完成定模侧的流道脱模，再带动动模侧完成制品顶出，避免开模顺序混乱导致的流道或制品粘定模问题。整套模具的结构设计充分考虑了量产过程中的维护便利性，型腔、型芯镶件都采用独立固定方式，出现局部磨损或损坏时可单独拆卸更换，无需拆卸整套模架，大幅减少设备停机维护的时间成本，适配日用塑料制品厂大批量连续生产的实际需求。
