四款周转箱注塑成型模具结构设计方案

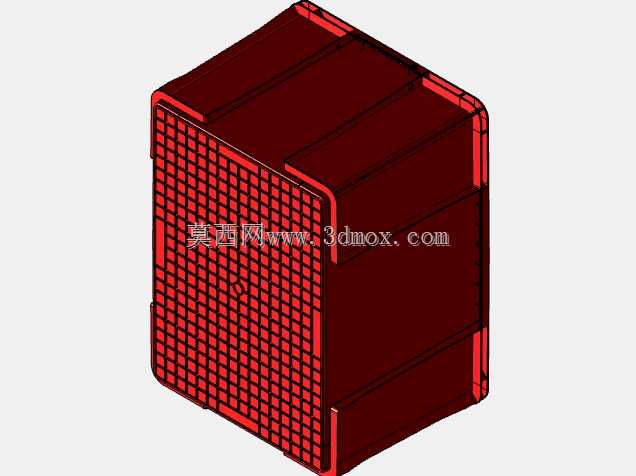

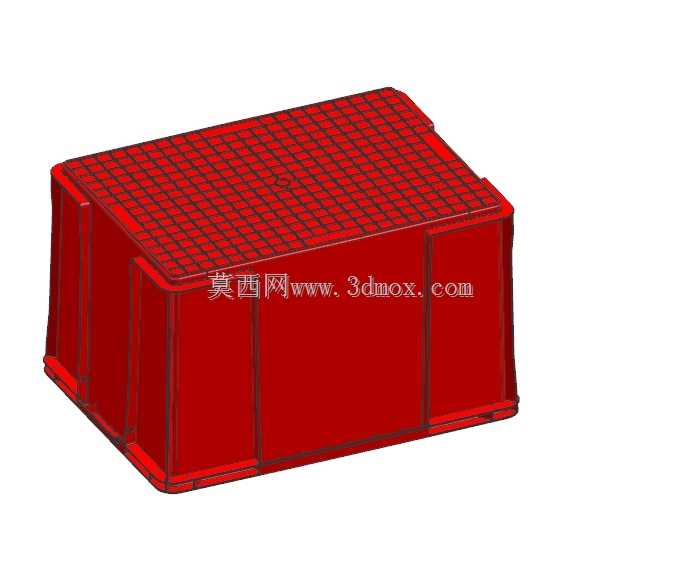

　　这套模具结构针对物流仓储领域常用的四款周转箱塑件开发，覆盖日常仓储周转、生产车间物料转运、商超货品配送等多场景的箱体成型需求，周转箱作为可循环物流载具，要求成型后箱体具备足够的抗冲击强度、规整的堆叠定位结构、光滑的内壁以避免刮损盛装物料，模具的设计精度直接决定了批量生产时塑件的尺寸一致性与成型良率。从结构布局来看，模腔部分直接对应周转箱的箱体成型区域，红色标识的模仁部分精准复刻箱体的内部格栅结构——这类格栅是周转箱提升侧壁刚性、降低原料用量的核心结构，设计时需要在格栅对应的模仁位置做均匀的壁厚过渡，避免注塑填充时出现缺胶、缩痕问题，同时模仁边缘做了0.3mm的脱模斜度处理，确保开模时塑件不会粘附在定模侧。

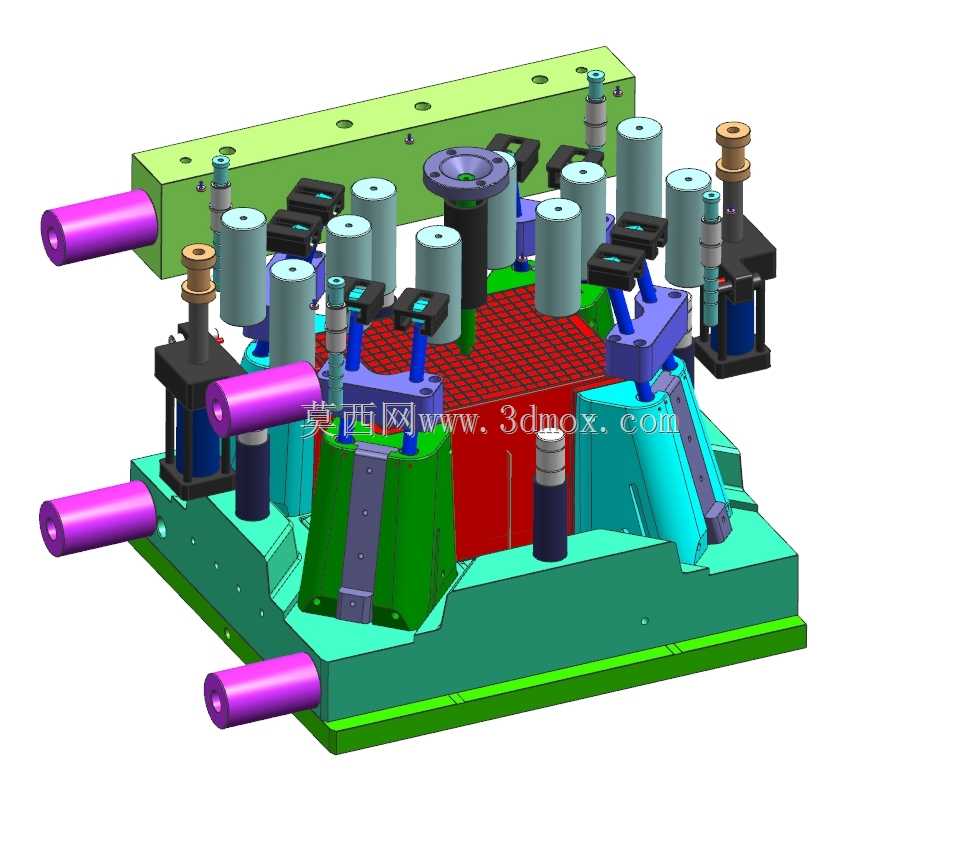

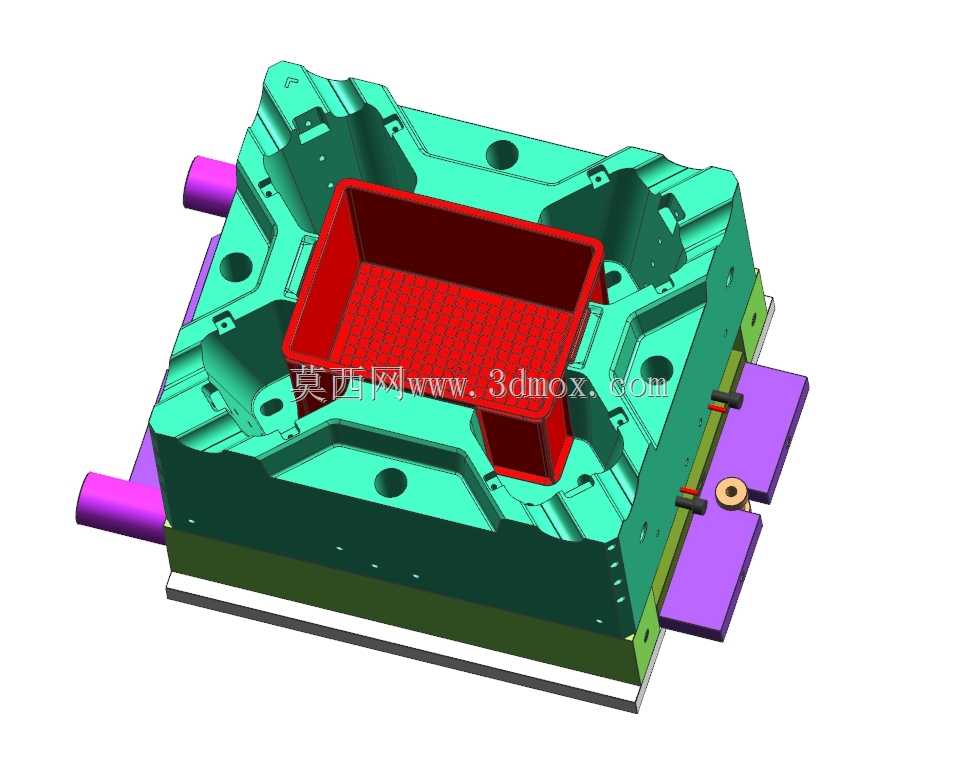

　　模架主体采用青绿色标识的标准模架基材，四周均匀分布的导向孔与导柱配合，保证合模时动定模的同轴度控制在0.02mm以内，避免出现飞边、错模等成型缺陷。模具两侧伸出的紫色结构部件为冷却水路的外接接口，整套冷却回路采用随形排布设计，沿着模腔的轮廓走向布置水路通道，距离模腔表面的距离保持在15-20mm区间，水路间距控制在25mm左右，确保注塑过程中型腔各区域温度均匀，将成型周期内的模温温差控制在5℃以内，减少塑件冷却不均导致的翘曲变形问题，尤其是周转箱的口沿位置，是堆叠受力的核心区域，冷却回路在该区域做了加密排布，避免口沿变形导致后续堆叠时出现卡滞、滑落问题。

　　模具侧边设置的紫色滑块结构对应周转箱侧壁的倒扣凹槽结构——这类凹槽是周转箱堆叠时的定位配合位，也是箱体把手的成型区域，采用斜导柱驱动的滑块抽芯结构，开模过程中斜导柱带动滑块完成侧向抽芯动作，抽芯行程预留3mm的安全余量，避免抽芯不足导致塑件侧壁被拉裂，滑块与模仁的配合面做了楔紧块定位，合模时承受注塑过程中的侧向压力，避免滑块移位导致侧壁尺寸超差。模具底部的分层结构为动模侧的顶出机构安装位，针对周转箱深腔壳体的结构特点，采用顶针+顶板结合的顶出方式，在箱体的四个角部以及底部格栅的加强筋位置布置顶针，顶针直径根据受力情况选择6-8mm规格，同时在箱体口沿位置设置顶板顶出结构，保证顶出过程中塑件受力均匀，不会出现顶白、顶穿的缺陷，顶出行程根据箱体深度设置为120mm，确保塑件能够完全脱离模腔，方便机械手取件。

　　从安装边界来看，整套模具的外形尺寸适配常见的320T卧式注塑机安装规格，模具的定位圈尺寸、浇口套球面半径均匹配对应注塑机的炮嘴参数，浇口采用潜伏式浇口设计，开设在箱体底部的隐蔽位置，开模时浇口能够自动与塑件分离，不需要后续人工修剪浇口，提升批量生产的效率。设计过程中针对四款周转箱的尺寸差异，采用了可更换模仁的模块化设计思路，模架部分为通用结构，更换对应规格的模仁、滑块镶件即可完成不同型号周转箱的生产切换，切换过程不需要重新调整冷却水路与顶出机构，大幅降低多规格产品生产的模具投入成本，同时模仁部分采用预硬钢材质，表面做氮化处理，提升模仁的耐磨性与使用寿命，满足大批量循环生产的使用需求。针对周转箱常用的PP、HDPE等原料特性，模具的排气槽开设在模腔的最后填充位置，排气槽深度控制在0.02mm，既能够顺畅排出型腔内的空气，避免出现烧焦、困气问题，又不会出现溢料飞边的情况。
