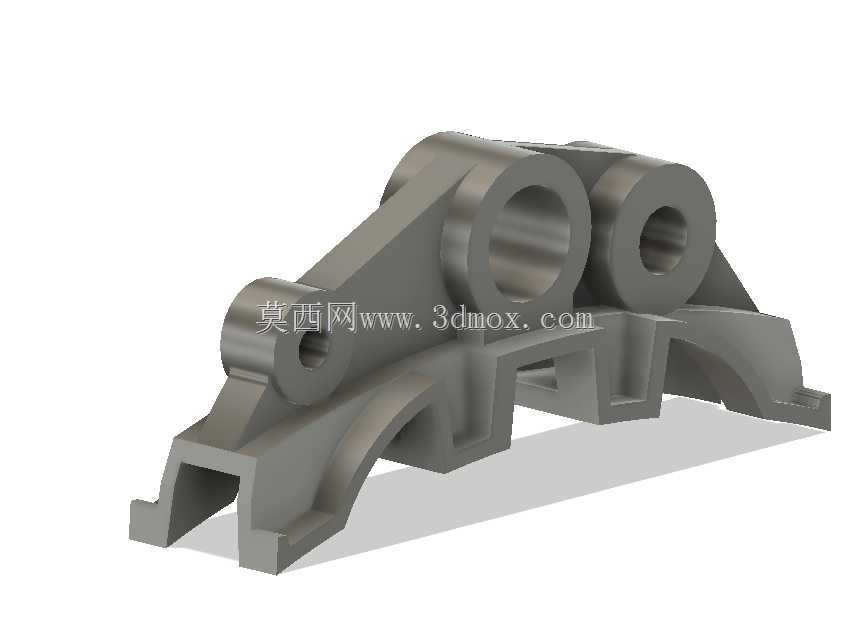

铁路车辆制动系统闸瓦吊装支架结构

项目分类:通用机械零部件 发布时间:2025-10-12 ID:1082762
  • 铁路车辆制动系统闸瓦吊装支架结构

  在铁路机车车辆的走行部制动单元中,闸瓦吊架是承担闸瓦定位、制动力传递的核心承载构件,直接关系到轮对制动过程的稳定性与可靠性。日常运用场景里,不管是干线货运列车的长大下坡道速度控制、客运列车的精准定点停车,还是调车机车的频繁启停作业,闸瓦吊架都要持续承受制动时闸瓦与轮对摩擦产生的交变冲击载荷,同时还要适配车辆运行中轮对的小幅横动、垂向跳动位移,避免闸瓦出现偏磨、掉块甚至脱落的故障。

  从实际功能来看,该吊架一端通过销轴结构与转向架的制动梁或制动杠杆铰接,另一端预留闸瓦安装的卡槽与定位孔,将制动缸输出的推力均匀传递到闸瓦上,让闸瓦摩擦面以合适的压力贴合轮对踏面,把车辆运行的动能转化为摩擦热能耗散,实现减速或停车动作;同时吊架上的限位结构会约束闸瓦的活动范围,防止制动过程中闸瓦发生错位,避免轮对踏面出现异常刮伤。设计这类构件时,首先要匹配对应车型的转向架安装空间,铰接孔的中心距需要严格符合制动杠杆的传动比设计要求,保证制动缸输出的力能以最优效率传递到闸瓦,减少不必要的力损耗;底部的闸瓦安装卡槽要和通用闸瓦的安装榫头尺寸完全适配,确保现场更换闸瓦时无需额外修配就能快速装卡,降低运维作业的时间成本。

  结构强度层面,要重点校核铰接孔周边、卡槽过渡圆角处的应力集中问题,因为制动时的冲击载荷会在这些位置产生峰值应力,设计时通过加大过渡圆角、在受力方向增设加强筋的方式分散应力,避免长期运用后出现疲劳裂纹;同时整体采用等强度设计思路,在非主要受力区域做适当的减重挖槽,在保证结构刚度、强度满足TB/T相关标准要求的前提下,尽可能降低构件自重,减少转向架的簧下质量,提升车辆运行的平稳性。

  安装边界上,两个铰接孔的同轴度公差需要控制在合理范围内,否则会导致销轴安装卡滞,制动动作时出现别劲现象,加剧销轴和孔套的磨损;底部卡槽的工作面要和铰接孔轴线保持规定的平行度,保证闸瓦安装后摩擦面能和轮对踏面完全贴合,避免出现局部接触导致的闸瓦偏磨,缩短闸瓦使用寿命。此外,吊架上预留的小直径定位孔,用于安装闸瓦间隙调整装置的固定销,配合自动间隙调整器可以在闸瓦磨耗后自动补偿间隙,始终保持制动缸活塞行程在规定范围内,保证不同磨耗阶段的制动响应速度一致。实际建模过程中,需要重点还原各安装面的形位公差要求、铰接孔的衬套安装位尺寸、卡槽的配合公差,确保模型能直接用于后续的有限元强度仿真、制动系统运动干涉检查,以及运维作业的拆装模拟;对于铸造工艺要求的拔模斜度、铸造圆角也要准确还原,避免模型和实际生产的铸件出现结构偏差,影响后续的工装设计与装配验证。
