冷轧机组四辊并列牵拉紧辊组件

　　这套四辊并列布置的牵拉紧辊组件，是冷轧带钢连续处理线上承担带材张力建立与平稳输送的核心执行部件，在冷轧机组的入口段、酸洗后张力传递段、退火炉前后张力隔断段以及平整机出入口张紧工位都有大量同构型应用，其核心作用是通过多辊面的包角缠绕，让薄规格带钢在高速通板过程中获得足够的摩擦牵引力，避免带材出现跑偏、打滑、表面划伤、张力波动断带等现场常见故障。

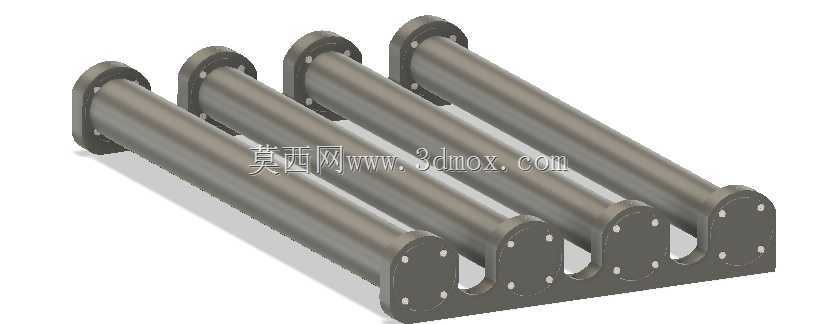

　　从现场安装边界来看，该组件采用底部一体式机加工底座承载，四根平行辊筒沿带钢走料方向依次错位排布，相邻辊子的中心距经过严格匹配，既保证带钢在每根辊面的包角处于15度至30度的合理区间，累积摩擦牵引力满足机组最大张力设定要求，又不会因为包角过大导致带钢反复弯曲产生附加塑性变形，影响成品板形质量。辊筒两端采用带法兰的端盖结构，法兰端面上沿圆周均布的沉头安装孔可直接将辊子轴座固定在底部底座的对应安装面上，安装时无需额外配置分体式轴承座支架，底座上对应每根辊子端部的位置开设了半圆避让槽，既为辊子端轴的拆装预留了操作空间，也减轻了底座整体自重，同时保证底座的抗弯截面模量满足重载张力工况下的刚性要求。

　　设计过程中首先要核算的是辊筒的径向刚度：冷轧生产线常用的工作辊面宽度需要匹配对应机组的最大带钢宽度，辊筒壁厚的选取要保证在满幅带钢最大张紧力作用下，辊面中部的径向挠曲量不超过辊面长度的1/5000，避免长期运行出现辊面中凹，导致带钢边部受力过大出现边浪、边裂缺陷。辊筒的材质一般选用无缝厚壁钢管加工，辊面经过精车后做表面淬火处理，硬度达到HRC45以上，表面粗糙度控制在Ra0.8至Ra1.6区间，既保证和带钢表面有足够的摩擦系数传递张力，又不会因为辊面过于粗糙压伤带钢表面，对于生产汽车面板、家电面板等高表面要求带材的机组，还会在辊面包覆聚氨酯或者橡胶层，进一步降低接触压痕风险。

　　四辊并列的排布逻辑，是相比单辊或双辊张紧结构，在相同的总张力需求下，可以大幅降低单根辊子两侧的张力差值，每根辊子只承担总张力增量的四分之一，辊轴所受的径向载荷相应降低，轴径和配套轴承的选型可以更紧凑，同时多辊渐进建立张力的过程更平缓，薄规格带钢在穿带和升速过程中不会因为张力突加出现断带。底座的安装底面经过整体铣削加工，平面度公差控制在0.1mm每米以内，现场安装时只需将底座落位在机组的预埋基础钢梁上，打表校正四根辊子的平行度，保证辊子轴线和机组中心线的垂直度误差不超过0.05mm每米，即可完成定位锁紧，有效避免带钢在运行过程中出现跑偏刮边。

　　在维护性设计上，端盖法兰的连接孔采用标准化通孔配置，单根辊子出现辊面磨损或者轴承损坏时，可以松开法兰连接螺栓，直接从侧面抽出辊子总成进行更换，不需要拆卸整个底座和相邻辊组，大幅缩短停机维护时间。辊子内部可根据需求通冷却水或者导热油，在连续退火生产线的高温工况下，通入循环冷却介质可以避免辊面长期接触高温带钢出现热变形，保证辊面型线长期稳定。整套结构没有复杂的传动啮合件，运行可靠性高，日常巡检只需定期检查法兰连接螺栓的预紧力矩、监听轴承运行异响、核查辊面磨损量即可满足长期连续生产的需求，是冷轧带钢处理线中兼顾张力传递效率、带材表面保护和安装维护便利性的典型实用结构。
