立式板材表面自动抛光加工设备结构

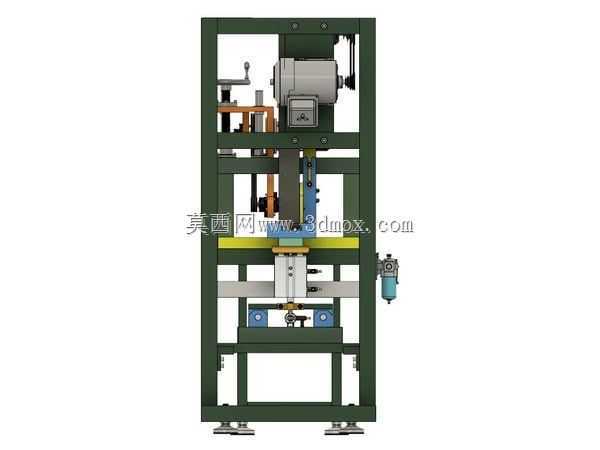

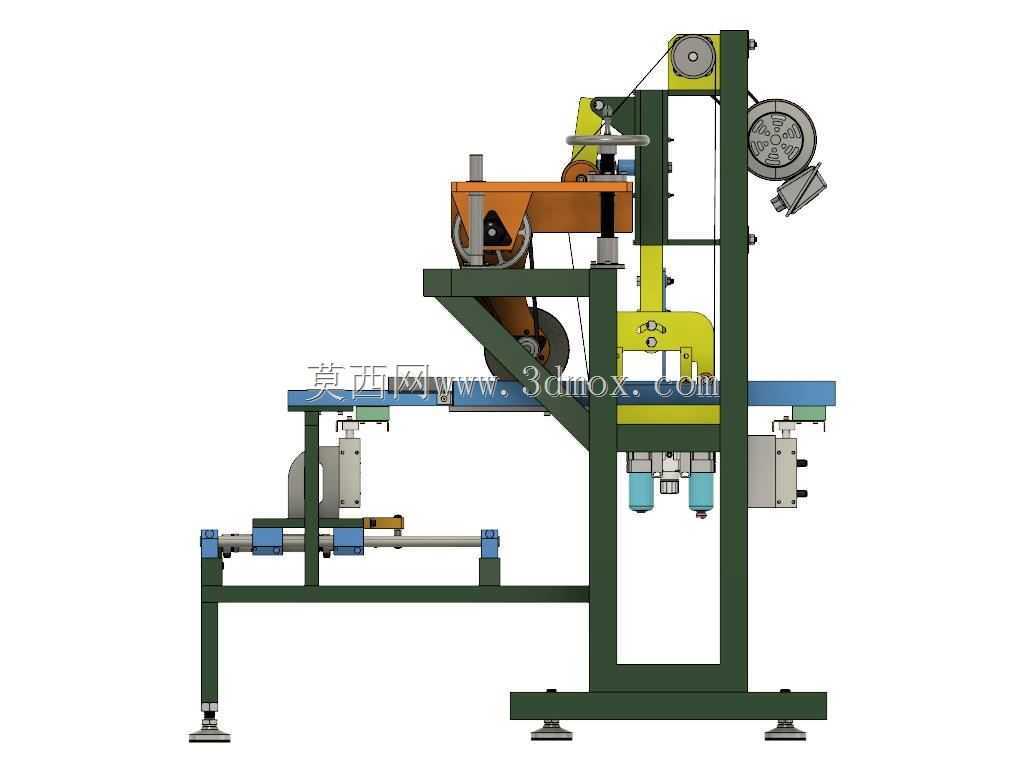

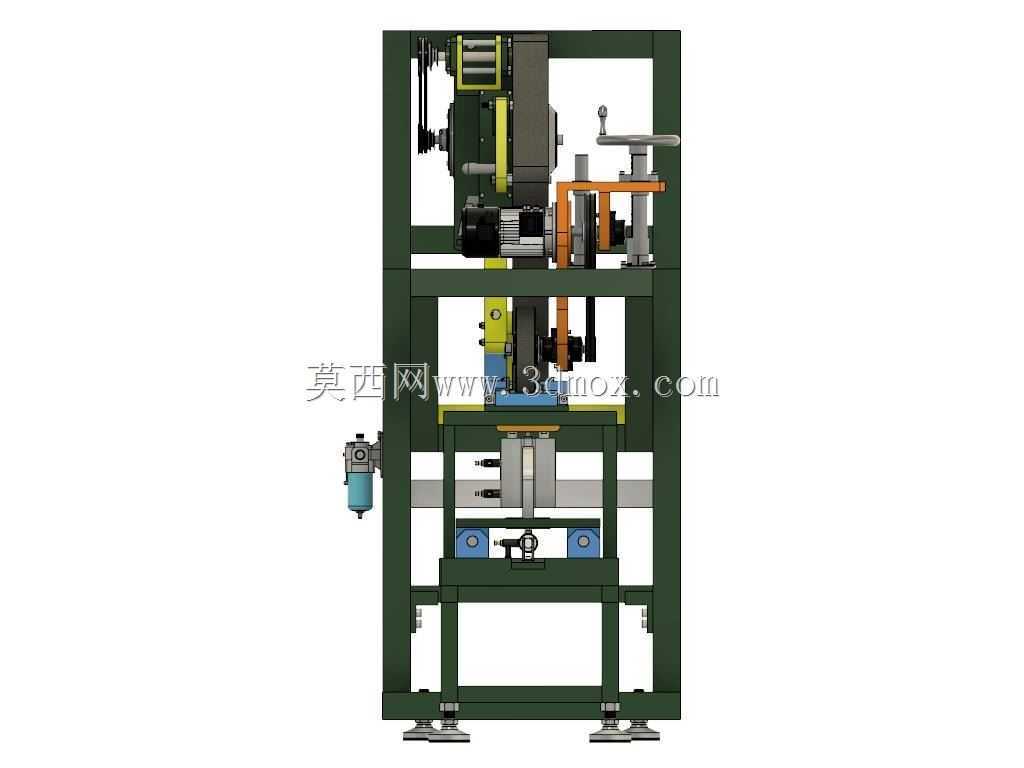

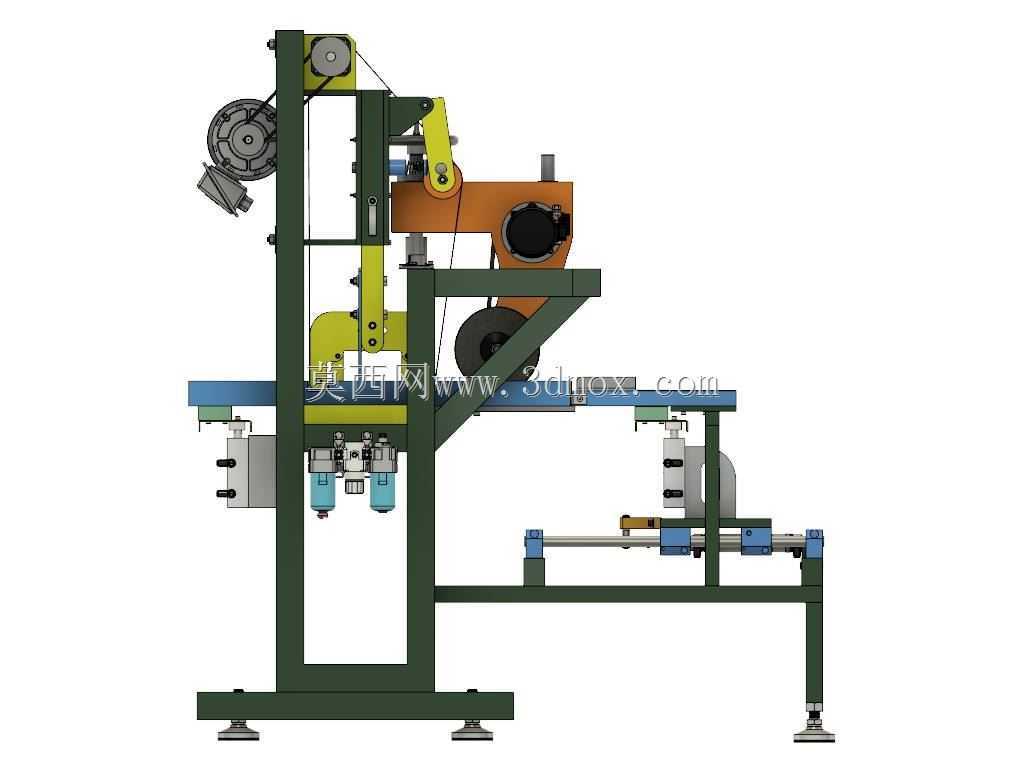

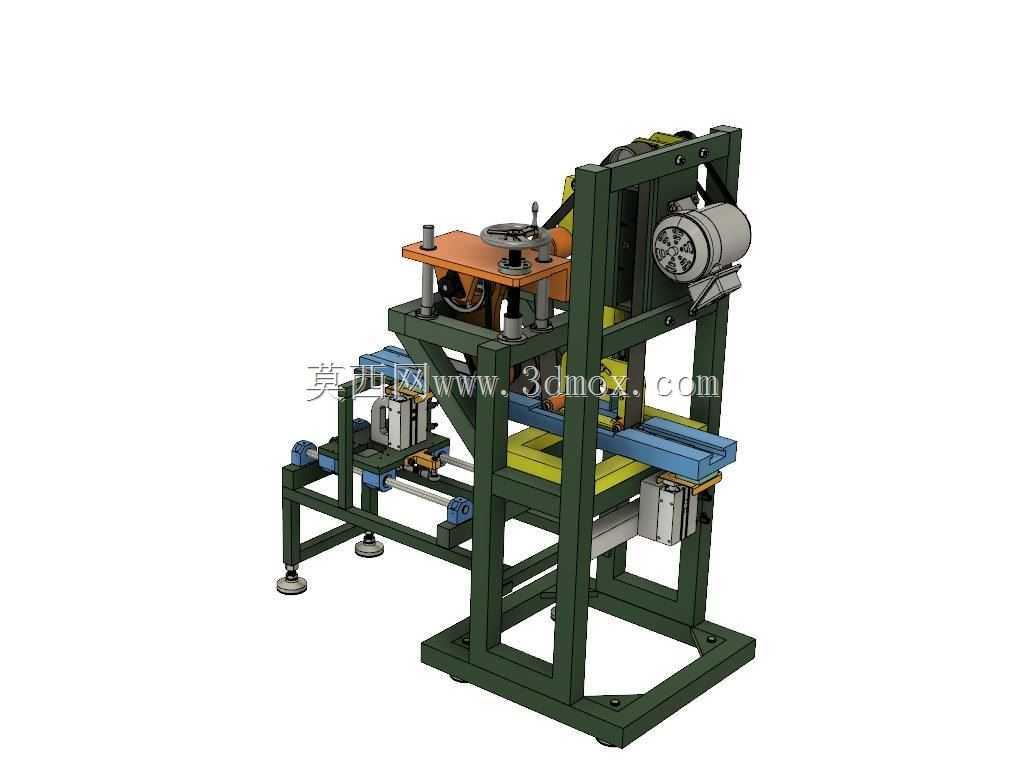

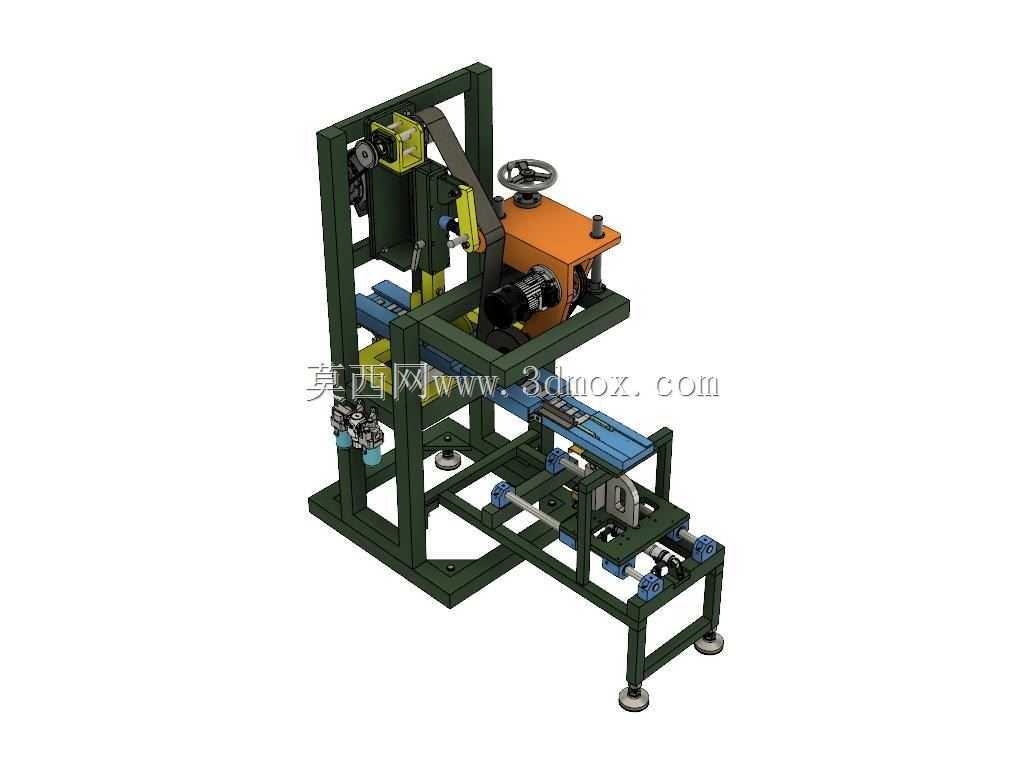

　　设备整体采用立式框架式机架结构，主框架采用标准矩形钢管焊接成型，焊接后做去应力退火处理，避免长期运行过程中机架产生形变影响抛光精度，机架底部配置可调式支撑脚杯，可根据车间地面平整度调整设备水平度，抵消地面不平带来的设备振动问题，安装时仅需预留1.2米长、0.8米宽的地面安装空间，设备顶部距离地面高度约1.8米，上方无需额外预留过多吊装空间，常规车间层高即可满足安装要求。设备核心抛光单元采用立式布置的砂带抛光结构，驱动电机直接安装在机架上部的安装板上，通过带轮传动带动抛光砂带运转，砂带张紧机构采用螺杆调节式结构，可根据砂带磨损情况快速调整张紧度，更换不同目数砂带时仅需松开张紧螺杆即可完成砂带拆装，无需拆解其他周边结构。这款立式结构的板材抛光设备，主要面向中小型金属板材加工车间的平面抛光工序，适配不锈钢板、碳钢板、薄铝板等常见金属板材的表面去毛刺、氧化层去除、拉丝抛光作业，也可兼容部分硬质非金属板材的表面打磨处理，在五金制品、机箱机柜加工、装饰板材生产场景中，可替代人工手持角磨机、砂带机的抛光作业，降低人工操作的劳动强度，同时避免人工打磨带来的表面纹路不均、打磨厚度不一致的问题。

　　抛光头的进给采用手动+气动复合调节结构，粗调时通过机架上的滑轨手轮调整抛光头的初始高度，适配不同厚度的板材加工需求，厚度适配范围覆盖0.5mm到50mm的常规板材，加工时的进给压力通过气缸控制，可根据板材材质和抛光要求调整供气压力，保证抛光过程中压力恒定，避免压力过大导致板材变形、或者压力过小导致抛光不到位的问题。板材输送定位单元设置在设备中部的工作台位置，工作台面采用耐磨钢板加工，表面做磨削处理保证平面度，两侧配置可调节的导向挡条，可根据板材宽度调整挡条间距，保证板材进给过程中不会出现偏移，工作台下方设置板材承托滚轮，减少板材推送过程中的摩擦阻力，操作人员仅需将待加工板材从工作台一侧推入，即可完成抛光作业后从另一侧取出，单人即可完成操作。

　　设备的气动系统采用独立的气源处理单元，配置在机架右侧位置，包含过滤减压阀、油雾器，可对车间接入的压缩空气做过滤、调压处理，保证气动元件的运行稳定性，所有气动管路采用PU管布置，走线整齐固定，避免运行过程中管路与运动部件产生干涉。设备的电气控制元件集中布置在机架上部的电气安装区，电机启动、停止控制采用按钮操作，设置在设备侧面便于操作人员操作的位置，电路布线全部穿线管保护，避免打磨产生的金属粉尘进入线路造成短路问题。

　　从结构设计角度来看，这款设备优先考虑了小型加工车间的使用需求，没有配置复杂的数控送料系统，在保证抛光功能稳定的前提下尽可能简化结构，降低设备的制造成本和维护难度，所有易损件均采用标准件，砂带、轴承、气缸等元件均可直接从市场采购更换，无需定制特殊配件。设备运行时的抛光接触区设置了半封闭的挡尘结构，可阻挡打磨产生的大部分金属粉尘飞溅，后续可直接外接车间除尘系统，将打磨粉尘集中收集，改善车间作业环境。在实际选型适配时，若加工大尺寸板材，可在设备进出料侧额外配置辅助承托工作台，延伸板材支撑范围，无需对设备主体结构做改动；若需要做镜面抛光效果，仅需更换对应目数的抛光砂带、调整气缸进给压力即可适配，无需更换核心抛光结构。机架的所有外露金属表面均做喷塑处理，避免长期接触打磨粉尘和潮湿空气产生锈蚀，延长设备的整体使用寿命，各运动副位置均配置了防尘密封结构，阻止金属粉尘进入导轨、轴承等运动部件，降低部件磨损速度。
