多工位铰链连续抛光加工设备结构

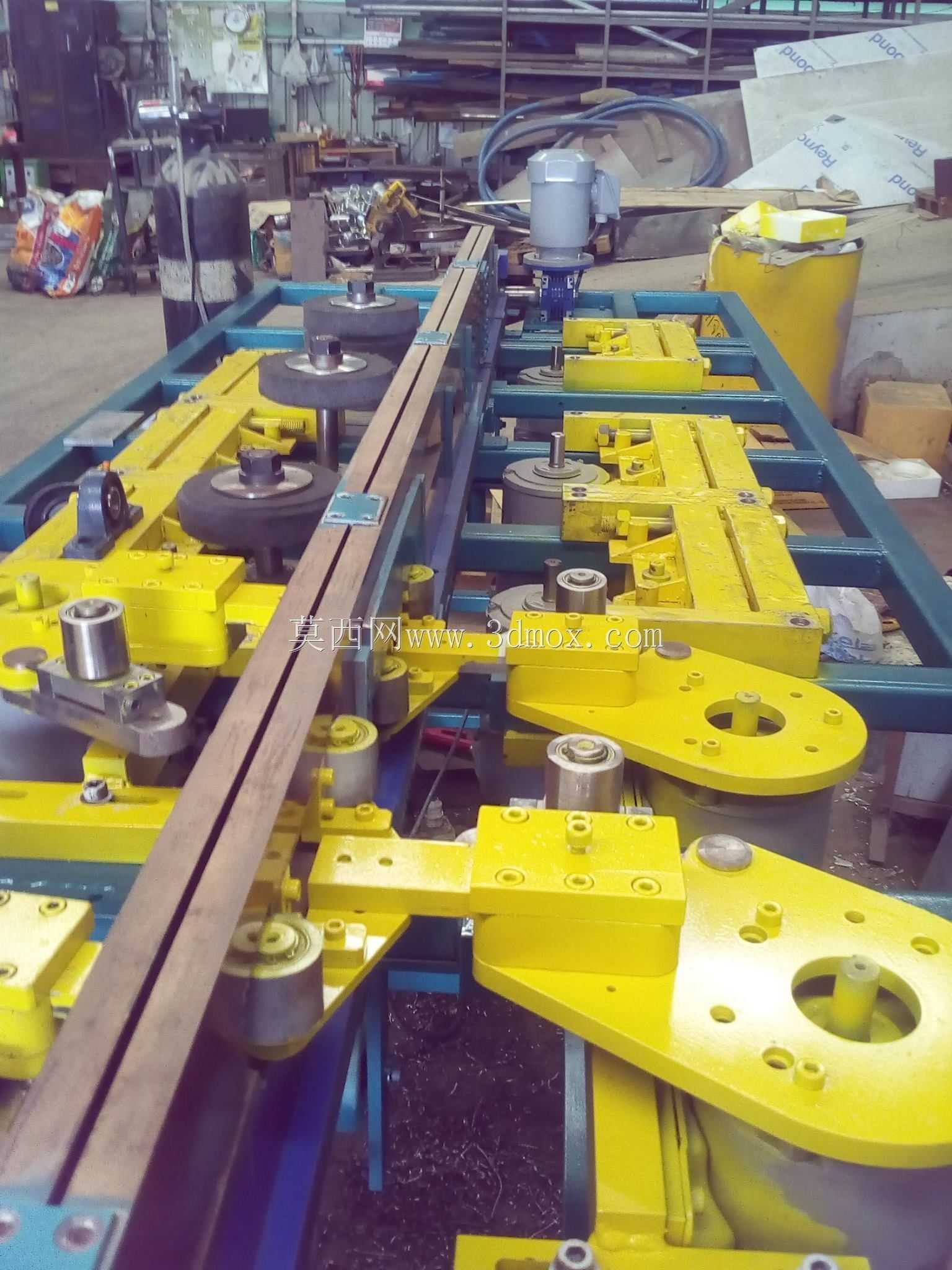

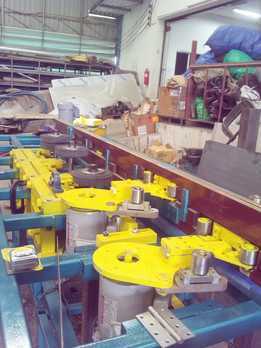

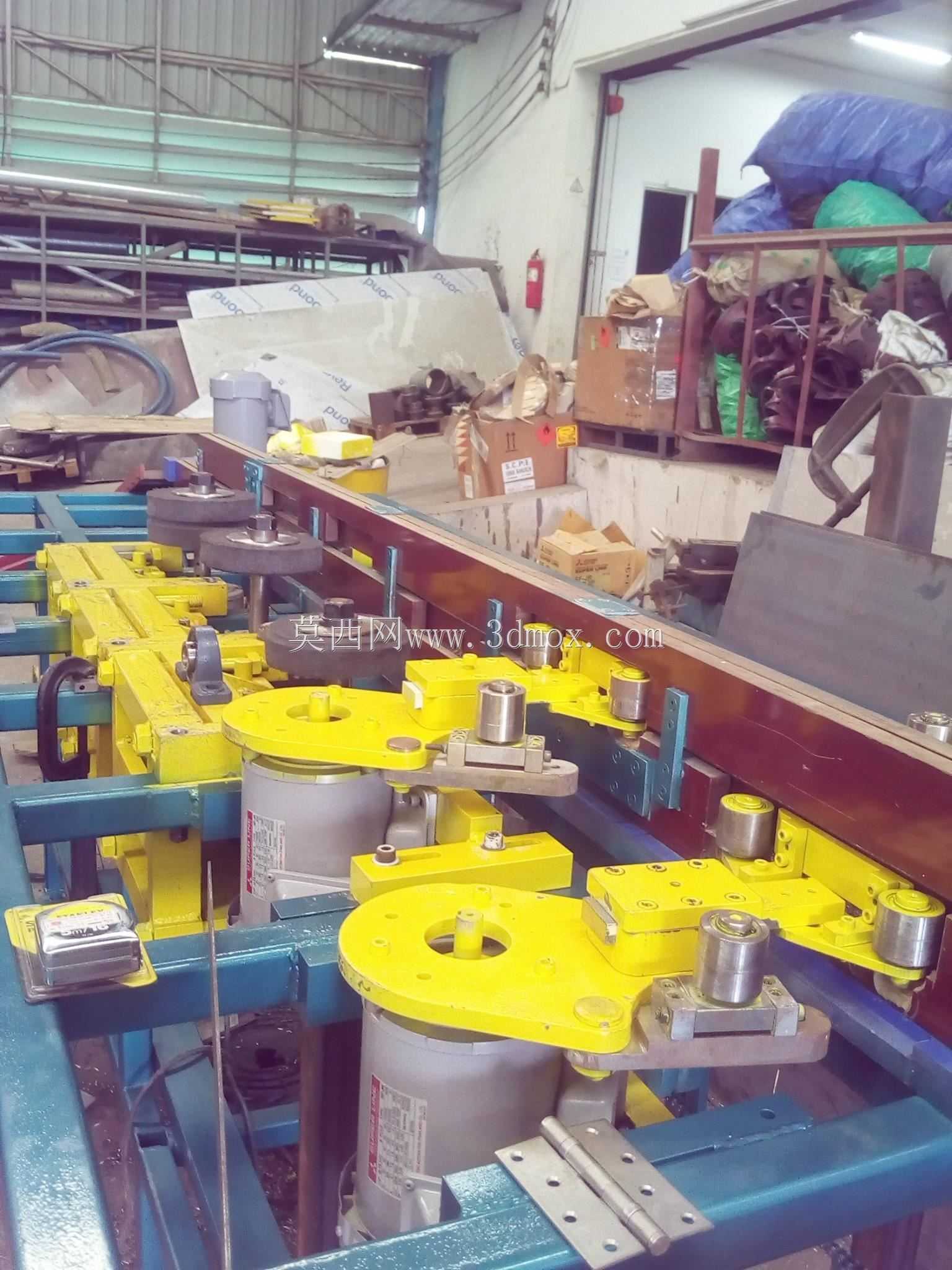

这套抛光设备主要面向五金铰链类零件的批量表面处理场景，在门窗五金、家具五金的加工产线中，这类设备承担着铰链零件冲压成型、焊接组装后的表面精整工序，用来去除冲压毛刺、焊痕，统一表面粗糙度，为后续的电镀、喷涂等表面处理工序做基础准备，避免因表面瑕疵导致镀层脱落、涂层附着力不足的问题。从现场排布的结构来看，设备采用直线式多工位布局，沿机架长度方向依次排布多组独立的抛光执行单元，每个单元对应一道抛光工序，从粗抛到精抛依次递进，工件通过随行夹具固定在回转工作盘上，随输送链依次经过每个抛光工位，无需人工反复装夹，就能完成全流程的抛光作业，相比单工位抛光设备，这种连续作业的结构能大幅减少上下料的辅助时间，适配中小尺寸五金零件的大批量加工需求。

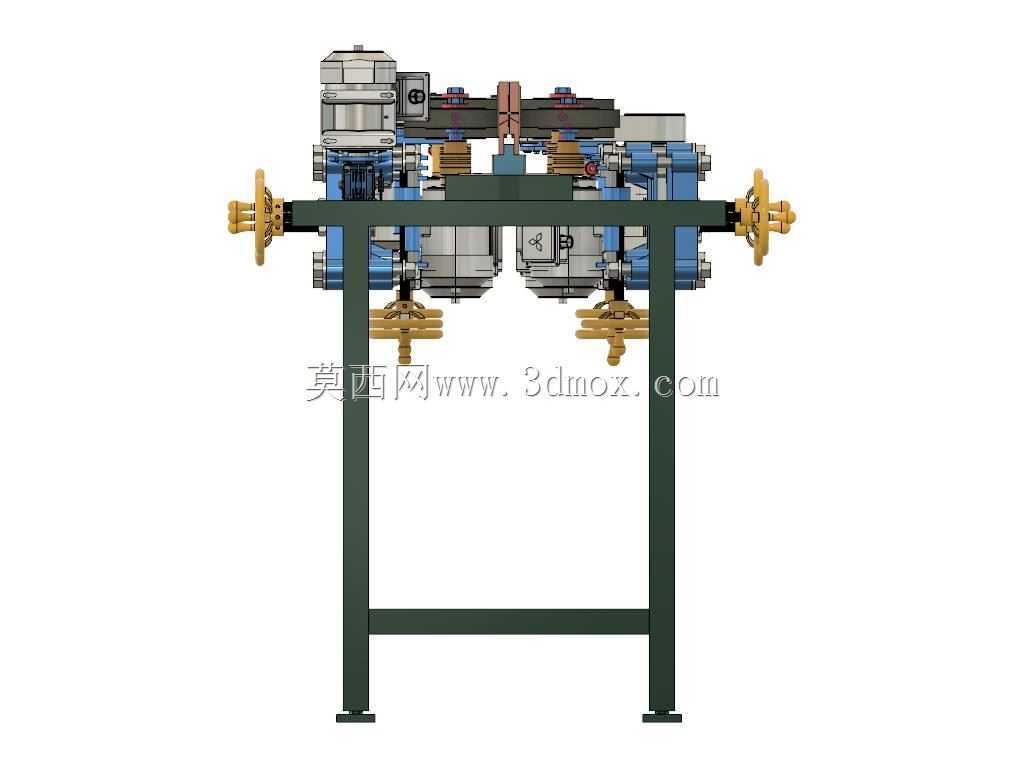

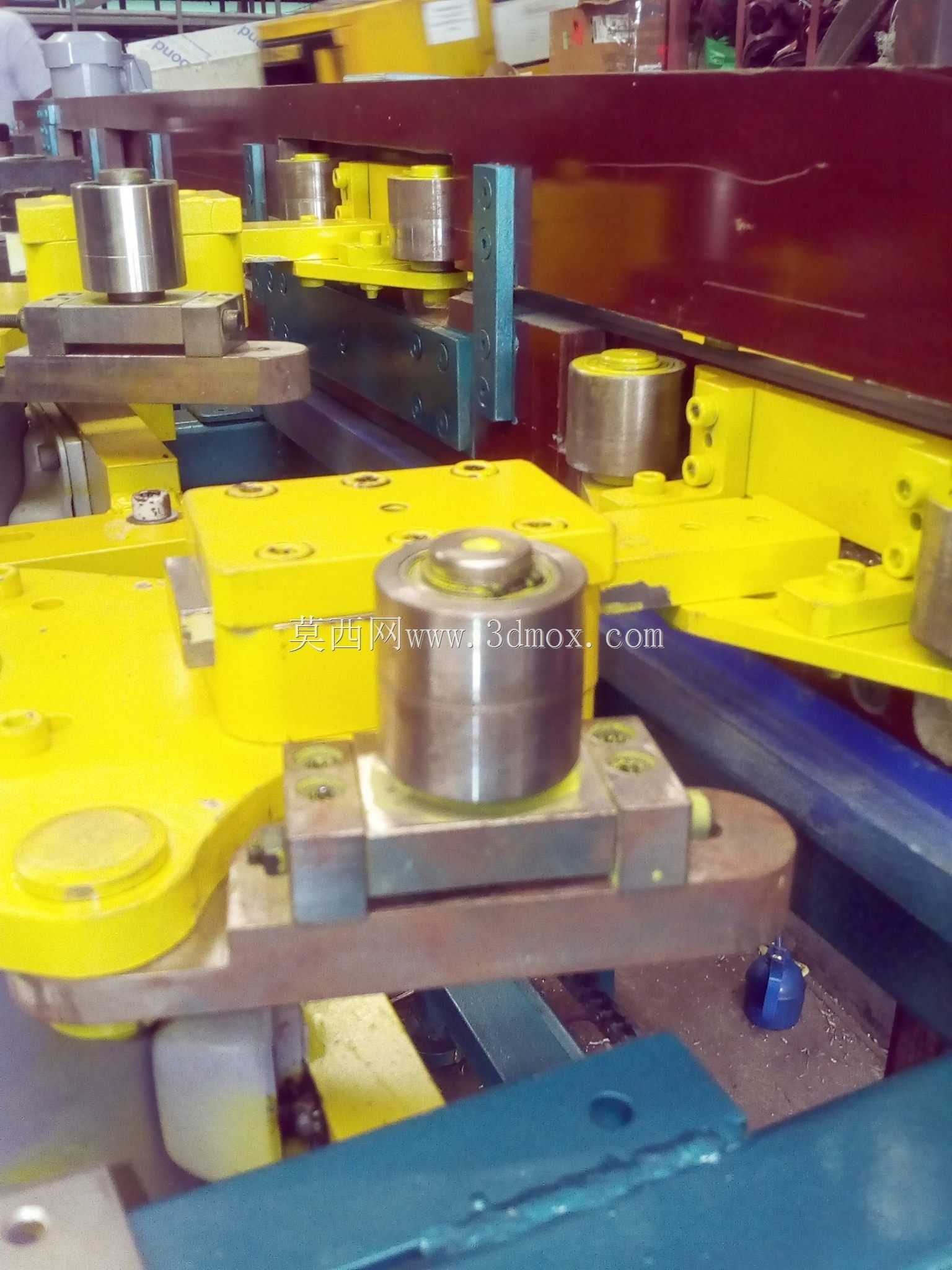

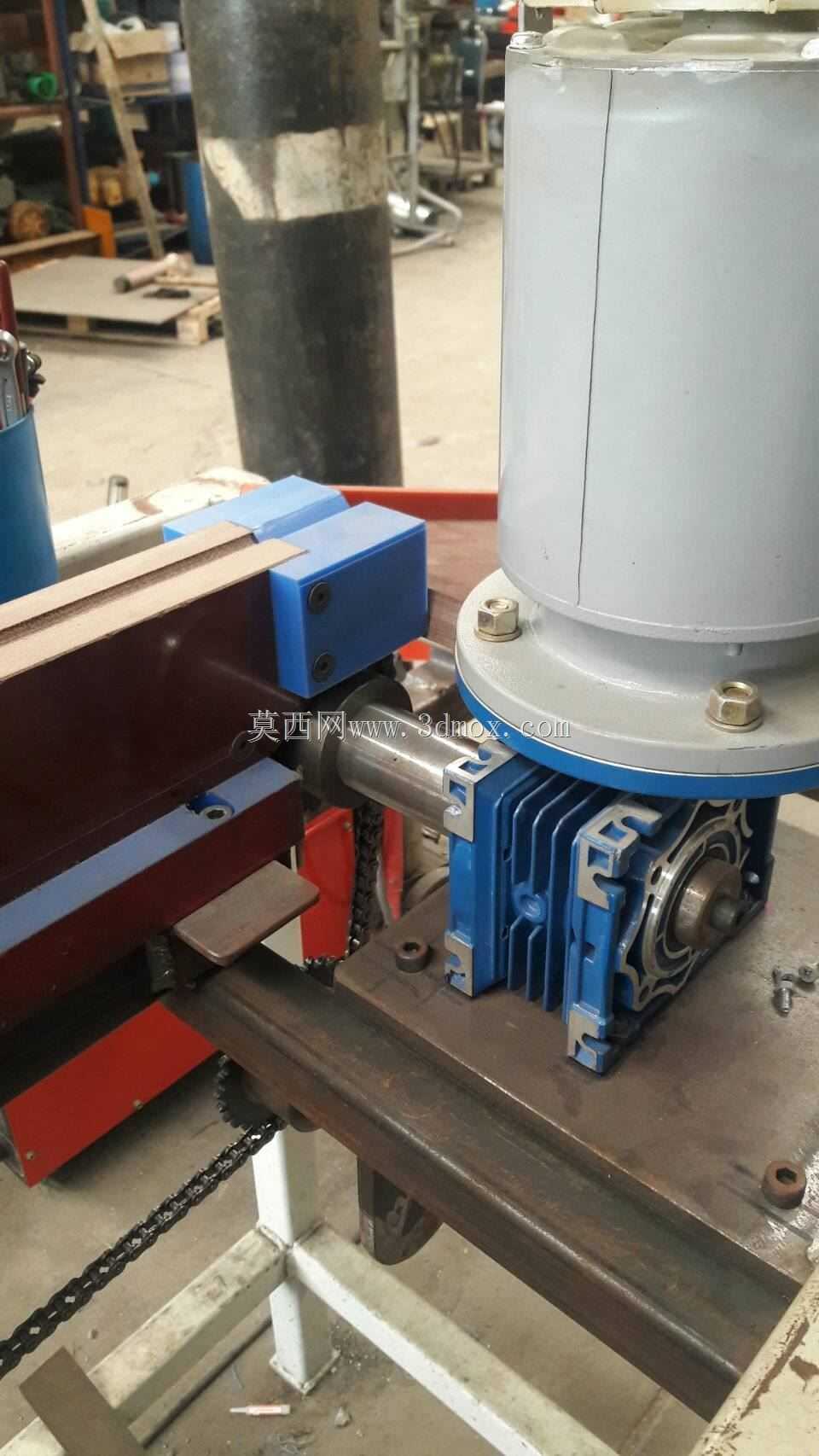

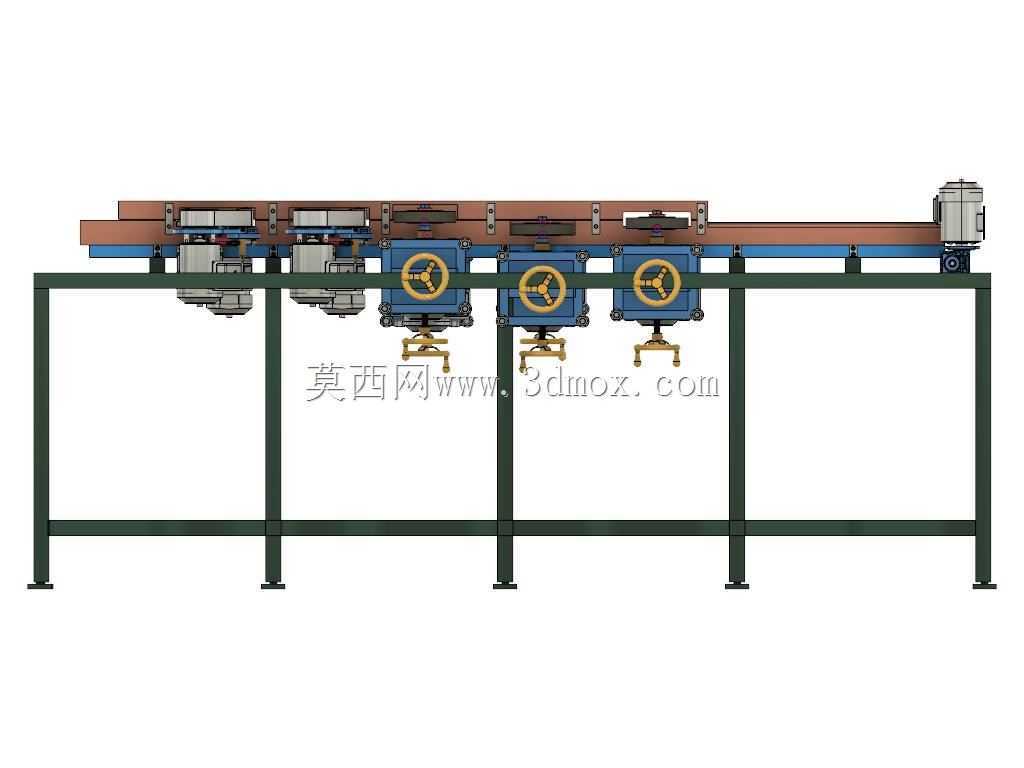

设计上，每个抛光执行单元都采用独立的驱动结构，动力端直接连接抛光磨头，磨头的进给行程通过侧边的导轨滑块结构实现调整，可根据不同规格铰链的外形尺寸、抛光余量调整磨头的下压量与横向位置，适配不同厚度、不同弯折角度的铰链零件加工。随行夹具采用定位销加快速压紧的结构，针对铰链的合页孔位做定位基准，装夹时只需将铰链孔对准定位销，扳动压紧块即可完成固定，定位重复精度能控制在0.1mm以内，避免抛光过程中工件移位导致的尺寸超差。机架主体采用型钢焊接结构，底部设置可调脚杯，可根据车间地面的平整度调整设备水平度，减少高速抛光过程中的设备震动，设备整体的安装宽度控制在1.2米左右，长度根据工位数量配置，常规8工位的版本长度在3.6米左右，可直接对接现有五金加工产线的出料端，不需要对现有车间布局做大幅改动。

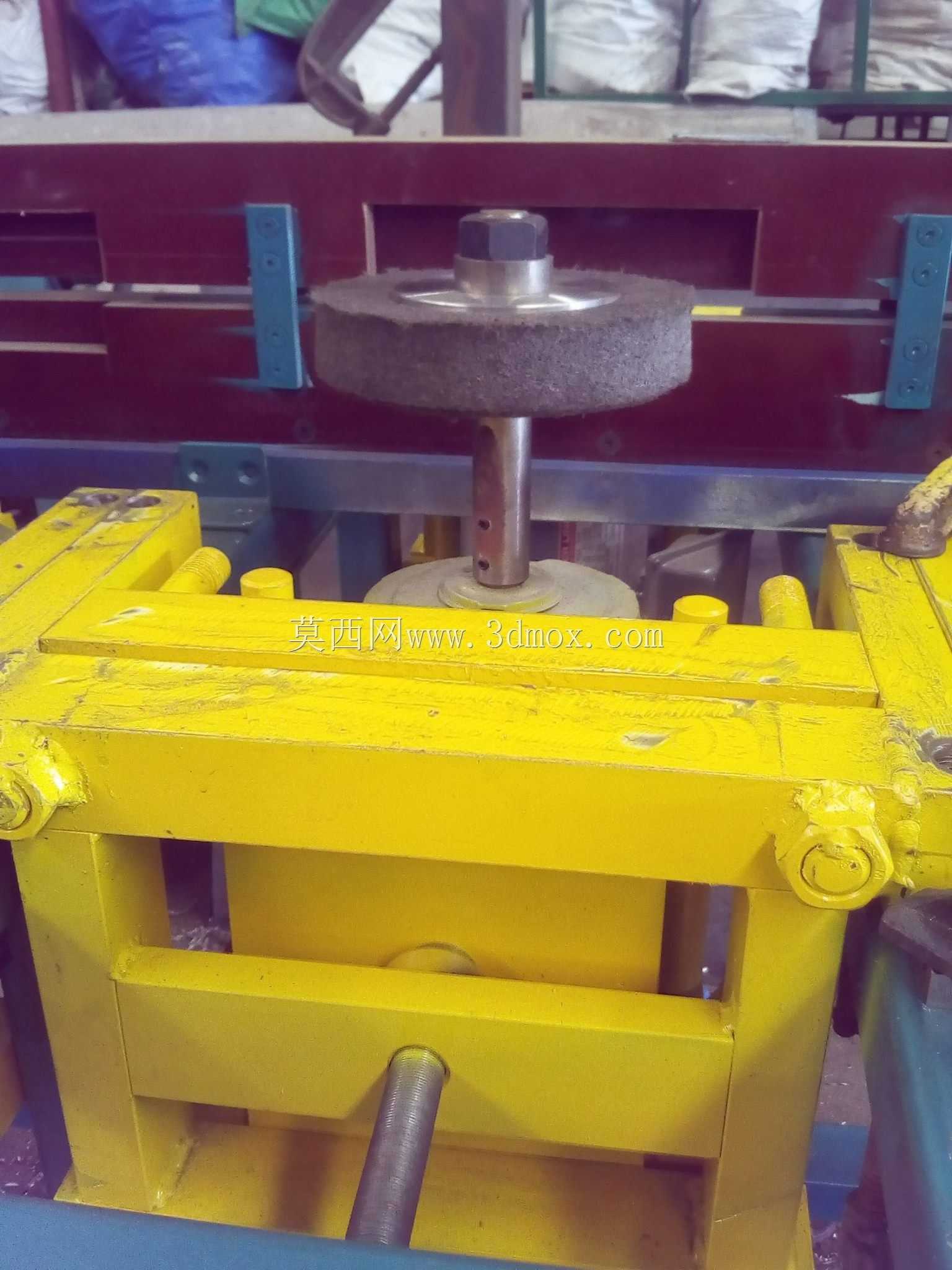

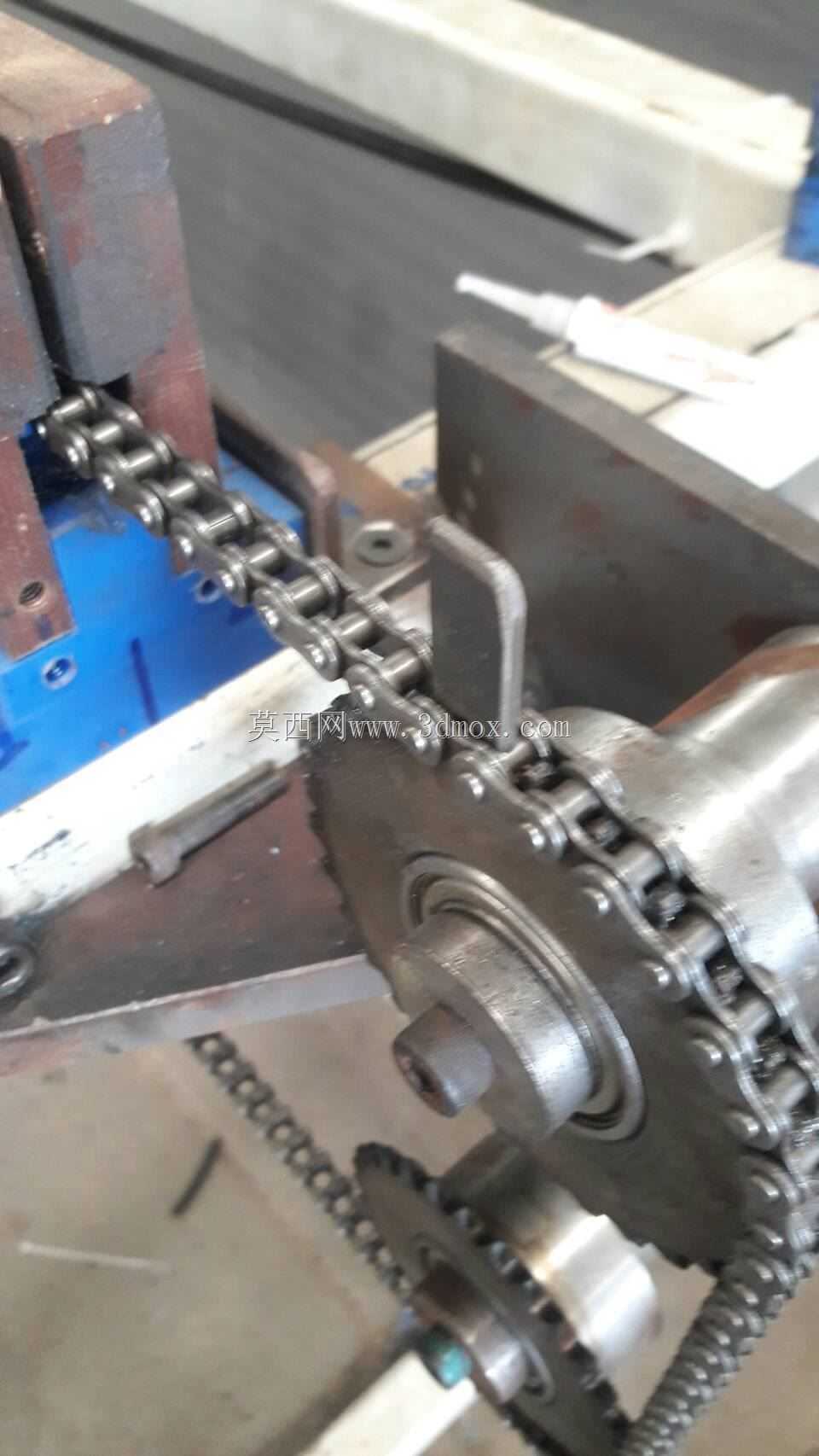

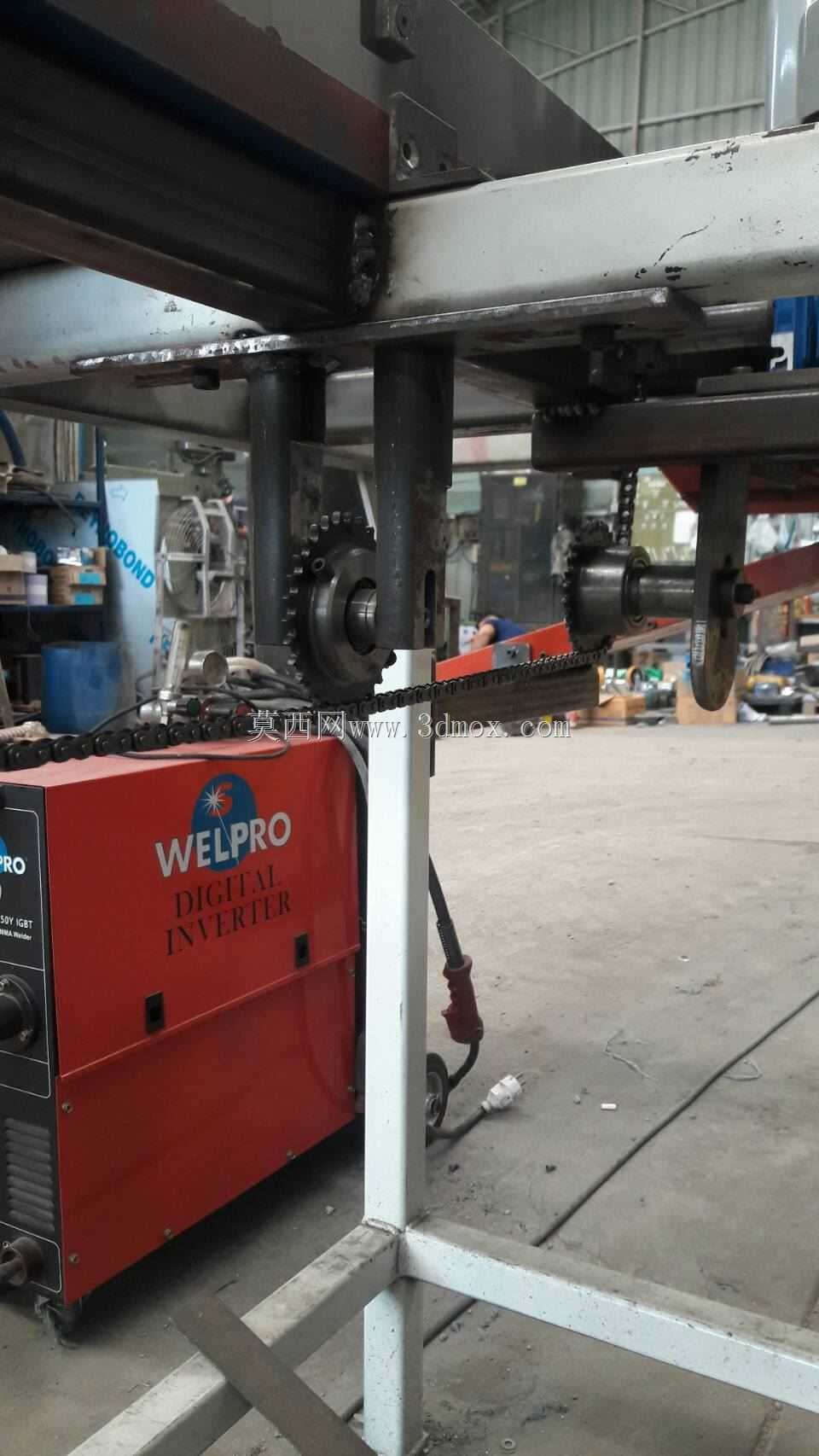

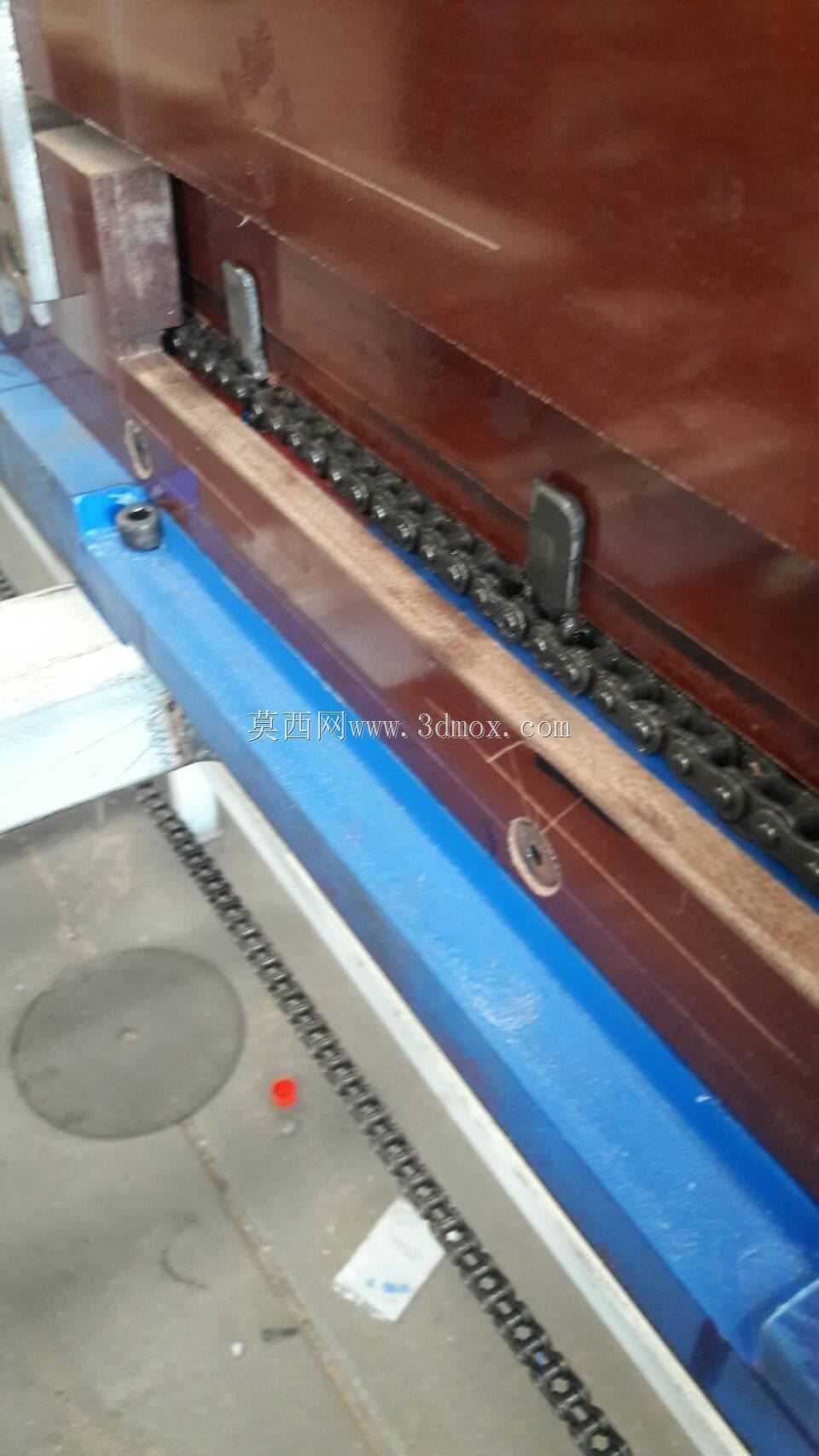

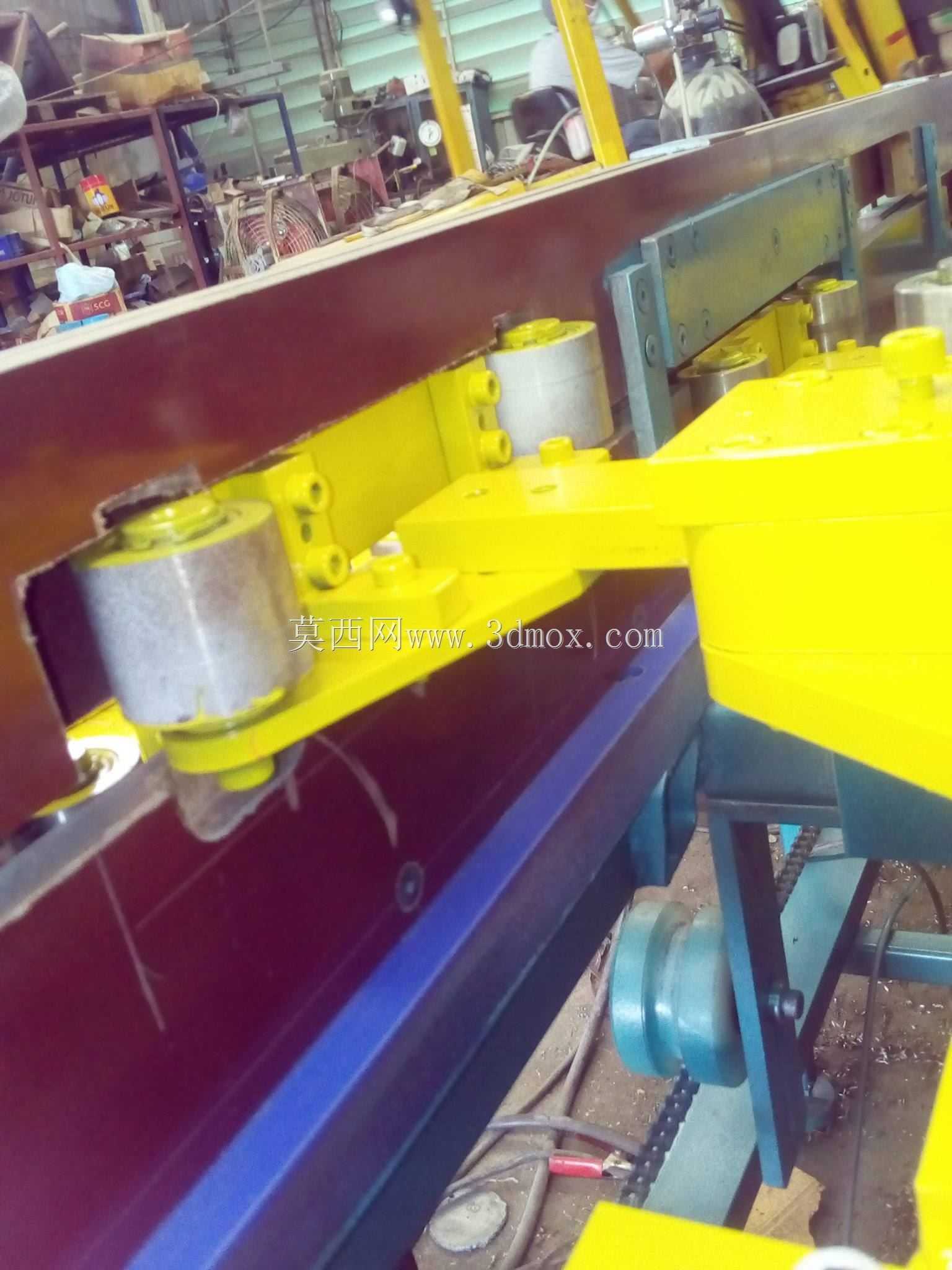

从结构细节来看，每个抛光工位的侧方都设置了磨头快换结构，更换不同目数的抛光轮、砂带时不需要拆卸整体驱动单元，只需松开锁紧手柄即可完成磨具更换，能快速切换不同的抛光工艺，适配不同表面要求的铰链产品。设备的传动链采用精密滚子链，配合张紧结构调整链条松紧度，长期运行后也能保证工位间距的定位精度，避免出现工位偏移导致的抛光位置错位。抛光作业区域的下方设置了集尘斗接口，可直接对接车间的中央除尘系统，将抛光产生的金属粉尘及时抽走，避免粉尘堆积影响设备传动部件的使用寿命，同时改善车间作业环境。

在实际使用场景中，这类设备可适配平开合页、液压铰链、弹簧铰链等多种常见铰链产品的抛光加工，调整夹具定位块的位置、更换对应磨头后，也可用于其他小型五金冲压件的表面抛光作业，设备的运行速度可通过变频控制系统调整，根据不同材质、不同抛光要求调整输送链的行进速度，粗抛工序可适当降低行进速度，保证足够的磨削量去除毛坯表面的氧化层与冲压痕迹，精抛工序可提高行进速度，保证表面粗糙度达到后续处理的要求。每个抛光单元的驱动电机都设置了独立的过载保护，单个磨头出现卡滞时会自动触发停机保护，不会影响其他工位的正常运行，减少设备故障导致的整线停线风险。

从安装边界来看，设备的进料端高度设置在0.85米，刚好匹配人工上下料的舒适操作高度，也可对接振动盘自动上料机构，实现全自动化的无人加工，出料端可直接衔接清洗工序，抛光完成的工件随输送链进入清洗设备，去除表面残留的抛光粉尘与磨料碎屑。设备的电气控制箱集成在机架侧方，所有操作按钮与状态指示灯都设置在进料端的操作侧，操作人员在上下料位置即可完成设备的启停、速度调整、故障复位等操作，不需要绕到设备侧方进行操作，提升作业过程的操作便利性。整体结构没有冗余的设计，所有传动部件都设置了可拆卸的防护盖板，日常维护时只需拆开对应位置的盖板即可进行润滑、检修作业，不需要拆解整体机架结构，降低后期的维护成本与维护时间。
