徽标自动冲压成型加工专用设备结构

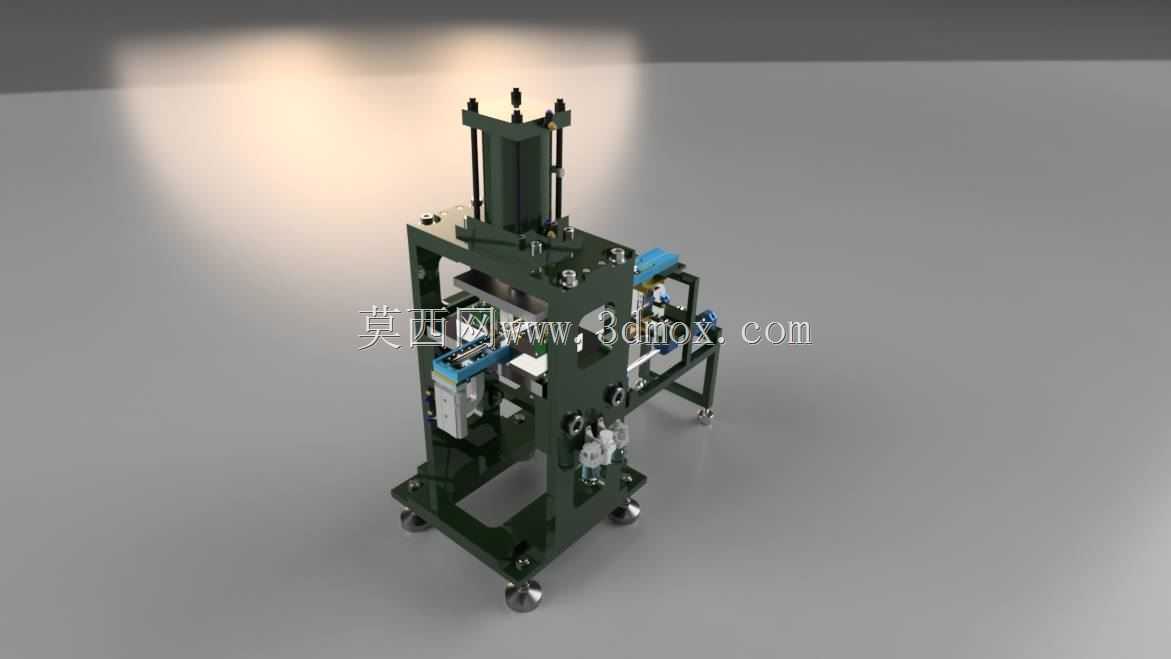

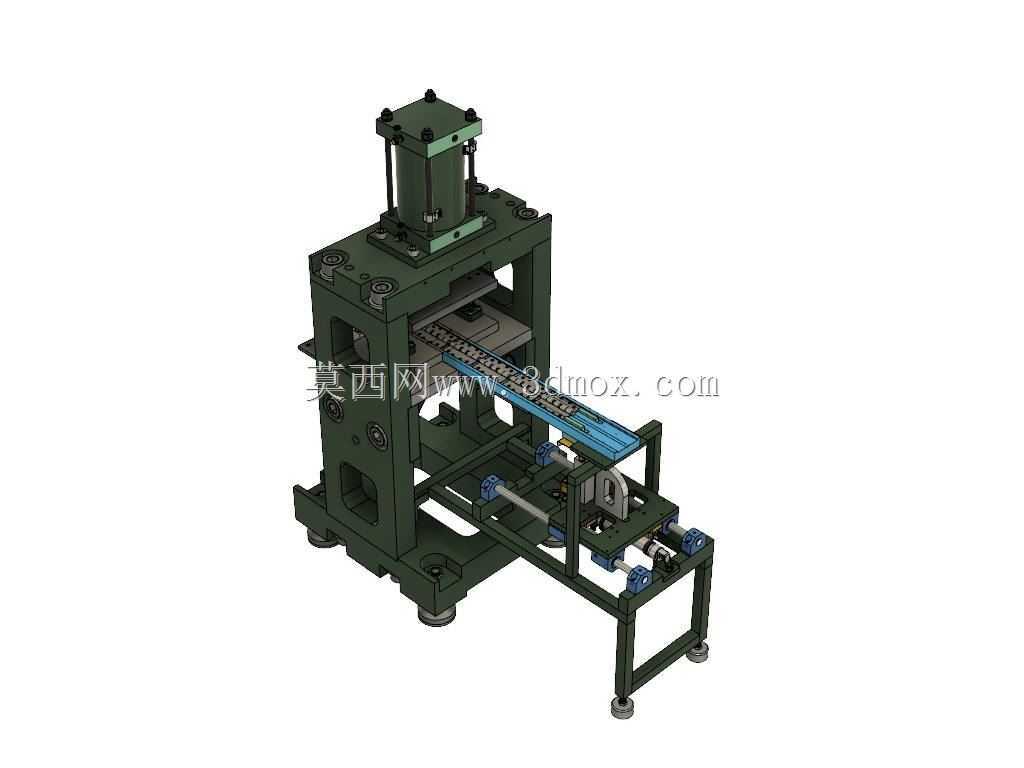

　　这套冲压设备主要面向小型五金标识、铭牌类零件的压制成型工序，常见应用场景覆盖五金制品厂的标识件加工车间、汽配零部件的标识压印工位、电子五金配件的logo成型工段，可完成薄金属板材的徽标凹凸压印、外形冲裁、轻度压装等工序，适配0.2-2mm厚度的冷轧钢板、铝板、黄铜带等常见冲压基材。从结构布局来看，设备采用立式C型开式机架作为主体承载结构，这种机架结构的优势在于操作空间开阔，操作人员可从三个方向完成上下料、工位调整、废料清理等操作，机架底部配置可调脚轮与支撑脚，兼顾工位转移的便捷性与工作状态下的稳定性，机架整体安装占地宽度控制在1.8米以内，深度控制在1.2米以内，整体高度约2.3米，可适配常规车间2.8米层高的安装环境，不需要额外开挖地基，放置在硬化水平地面即可完成调平投入使用。

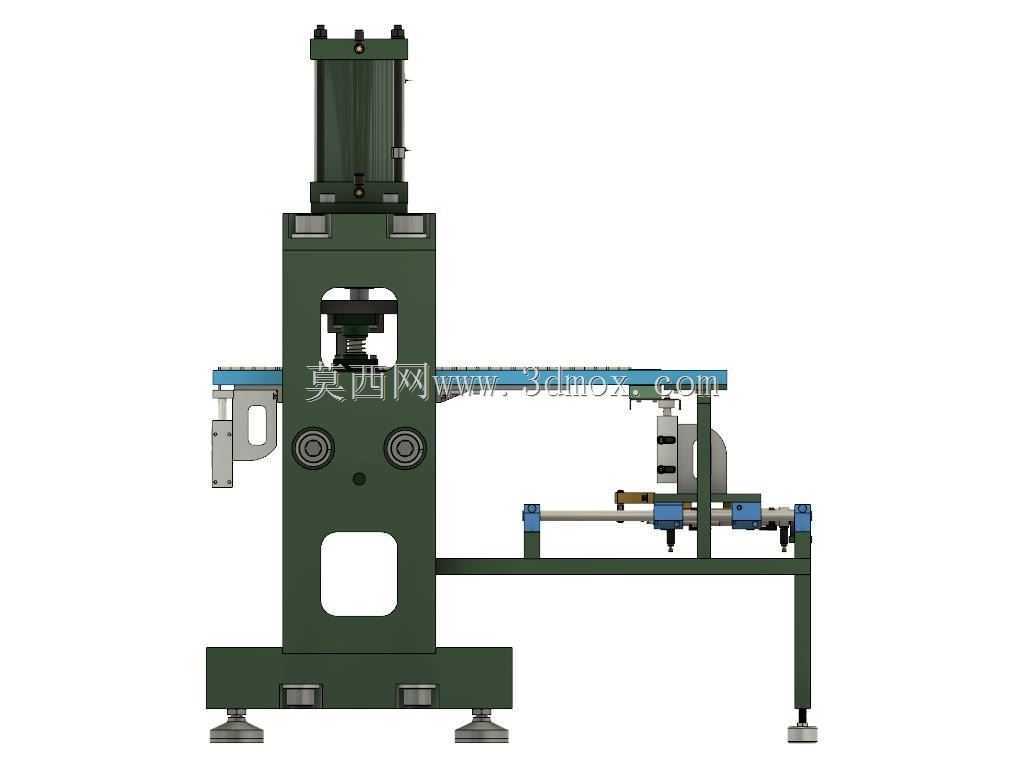

　　设备的冲压执行单元布置在机架上部的竖直安装位，采用竖直向下的冲压动作路径，冲压滑块配置线性导轨导向，避免长期冲压过程中出现滑块偏摆导致的模具磨损、成型精度超差问题，滑块的行程可根据模具闭合高度进行调整，适配100-300mm闭合高度范围的各类徽标冲压模具。送料单元采用水平布置的双工位滑轨结构，横跨在冲压工作台前方，送料滑台通过同步带传动实现工位的精准切换，可完成待冲压坯料的自动上料、冲压工位精准定位、成型后工件的自动退料动作，滑台的定位精度控制在±0.1mm以内，可满足徽标类零件的图案对位精度要求，避免出现压印图案偏移、轮廓冲裁错位的问题。

　　工作台面采用磨平处理的45号钢板作为承载板，表面预留标准T型槽用于模具的装夹固定，可快速完成不同规格徽标模具的换装，适配多品种小批量的徽标加工需求。在设计思路上，这套设备优先考虑了小型冲压件加工的换模效率与操作安全性，机架的开式结构预留了安全光栅的安装位，可在后续加装安全防护装置，避免操作人员误入冲压区域引发安全事故；送料单元的传动部件全部布置在工作台面下方，减少外露运动部件对操作人员的剐蹭风险，同时也能避免冲压过程中产生的金属碎屑落入传动机构造成卡滞。设备的气动管路、电气走线全部沿机架内侧的线槽布置，外观整洁的同时也能避免管路、线路被冲压废料剐蹭破损。

　　从实际使用的角度来看，这套设备的冲压工位旁预留了废料收集槽的安装位置，冲压过程中产生的边角废料可直接落入槽内，不需要操作人员频繁清理工作台面；设备的冲压动作与送料动作采用互锁逻辑，只有送料滑台精准到位后冲压动作才会启动，冲压滑块回程到位后送料滑台才会进行下一步动作，避免动作干涉造成的设备损坏。针对徽标冲压的工艺特点，设备的冲压压力输出曲线做了针对性调整，在成型保压阶段可设置0.5-2s的保压时间，保证徽标的凹凸图案成型饱满，不会出现回弹导致的图案轮廓模糊问题，相比普通通用小型压力机，在徽标类浅拉伸、压印工序上的成型良品率更高。设备的两侧预留了扩展工位接口，可根据加工需求加装自动上料的振动盘、成品出料的输送带，实现从坯料到成品的全自动化加工，不需要人工全程值守操作，可适配批量较大的徽标订单生产需求。机架的整体焊接后做了去应力退火处理，长期承受冲压交变载荷也不会出现机架变形、精度下降的问题，关键受力部位的钢板厚度做了加强处理，可承受最大10吨的冲压载荷，满足常规徽标冲压的压力需求。
