锯齿叶轴流螺旋桨结构设计

在商用通风、工业散热、暖通空调配套的轴流送风场景里，叶轮作为核心做功部件，其叶型设计直接决定整套送风系统的风压、效率与运行噪音表现，本次呈现的锯齿叶缘轴流螺旋桨结构，正是针对中低压轴流送风场景优化的叶轮方案。从实际应用场景来看，这类带锯齿尾缘的三叶螺旋桨，多用于机房精密空调外机、工业设备柜体散热、商用新风系统送风段、农业烘干设备的匀风循环单元，适配需要大流量低风压送风、同时对运行噪音有明确控制要求的工况，相比常规平直叶缘的轴流叶轮，锯齿结构能够打散叶片尾缘脱出的大尺度涡旋，降低涡脱频率带来的气动噪音，在同等转速下可实现3-5分贝的噪音降幅，同时不会过多损失送风效率。

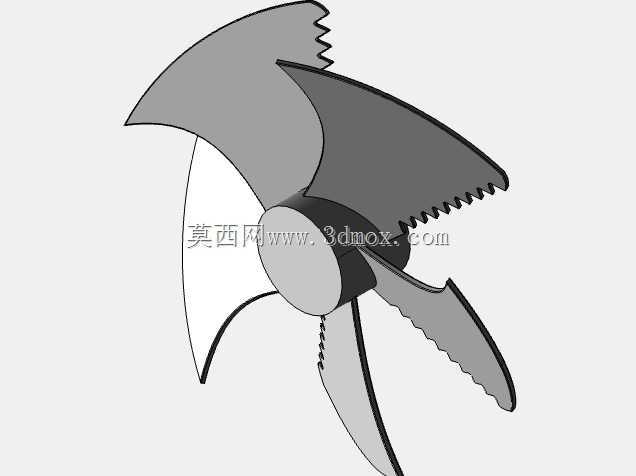

从功能特性上看，该螺旋桨采用三叶等距布局，轮毂为中心圆柱凸台结构，中心预留与电机轴配合的安装孔位，安装时可通过顶丝或者键连接实现与驱动电机轴的周向固定，轮毂与叶片的过渡区域做了圆弧加厚处理，避免叶片根部应力集中，在长期高速旋转下降低根部疲劳断裂的风险。叶片的翼型采用低速轴流风机常用的薄翼型设计，从叶根到叶梢存在连续的扭角变化，叶根处安装角更大，保证根部区域能够对气流做足够的功，避免轮毂附近的气流滞止区过大，叶梢处安装角逐步收小，匹配叶梢处更高的线速度，让整个叶片展向的出气角保持均匀，减少径向流动带来的能量损失。最具特点的是叶片的出气边采用了连续的锯齿形结构，锯齿的齿高与齿距沿着叶展方向做渐变设计，靠近叶梢区域锯齿尺寸更大，对应叶梢处更强的尾涡强度，能够更精准地破碎大尺度尾涡，将大涡拆解为多个小尺度涡，加快涡能量的耗散，既降低气动噪音，也能减少叶梢涡带来的能量损失，提升叶轮的整体运行效率。

从设计思路层面拆解，该结构在建模阶段首先确定核心设计边界：以适配常规轴流风机的安装尺寸为基础，确定叶轮的整体外径，轮毂直径取外径的30%左右，保证叶片有足够的有效做功展长，同时轮毂尺寸能够覆盖常规民用及工业用单相异步电机、直流无刷电机的前端安装位。叶片的扭角分布通过翼型升阻比特性计算确定，在设计转速下，保证每个叶素截面的攻角处于最佳升阻比区间，避免出现攻角过大导致的气流分离，降低失速风险。锯齿尾缘的参数设计参考了仿生学降噪原理，结合轴流叶轮的尾涡脱落频率，确定锯齿的齿距与当地弦长的比例，齿高与边界层厚度的匹配关系，保证锯齿结构能够有效切入尾涡结构，同时不会因为锯齿结构带来额外的型面阻力。建模过程中先构建单个叶片的基准曲面，通过投影得到锯齿形的尾缘切割线，对叶片出气边做裁切后再做曲面光顺处理，保证整个叶型表面的曲率连续，避免出现局部凸起或者凹陷导致的气流分离，之后通过圆周阵列得到三个均匀分布的叶片，最后整合轮毂结构，完成整体的实体建模，整个模型的曲面过渡顺滑，没有尖锐的棱角，既符合气动设计要求，也适配后续的注塑开模或者3D打印加工工艺。

从安装边界与尺寸适配来看，该螺旋桨的中心安装孔可根据配套电机的轴径做适配调整，常规适配12mm-20mm直径的电机输出轴，轮毂的轴向长度控制在合理范围，安装后不会与风机的导风圈、防护网产生干涉，叶片的叶梢与配套风筒的间隙控制在叶轮外径的0.5%-1%区间，间隙过小容易在运行中因为振动出现叶梢擦筒的风险，间隙过大则会导致叶梢回流损失增加，降低送风效率。叶片的整体强度通过结构校核，在额定转速下，叶片的最大应力出现在根部过渡区域，应力值远低于常用工程塑料（如PP、ABS加纤材料）或者铝合金材料的许用应力，长期运行下不会出现塑性变形或者断裂问题。在实际选型配套时，可根据需要的送风量和风压调整叶轮的转速，搭配不同转速的驱动电机，适配不同的送风距离要求，锯齿结构在不同转速下都能保持稳定的降噪效果，不会因为转速变化出现降噪性能失效的问题。

这类螺旋桨结构相比常规的轴流风叶，在噪音控制上有明显优势，尤其适合对噪音敏感的商用场景，比如商超的新风系统、办公区域的通风设备、居民区周边的散热机组，能够在保证送风性能的前提下，降低设备运行对周边环境的噪音影响。同时三叶结构的动平衡特性更好，相比两叶结构运行振动更小，相比四叶及以上的多叶结构，重量更轻，驱动电机的负载更小，能够降低配套电机的功率要求，提升整套系统的能效比。在加工层面，该结构的脱模角度设计合理，叶片表面没有倒扣结构，适合采用注塑工艺批量生产，加工成本可控，也可通过小批量3D打印做样件验证，快速测试气动性能与噪音表现，缩短产品开发周期。
