航模动力用高速涵道风扇结构设计

做航模动力系统选型和结构设计的工程师，大多接触过涵道风扇这类动力单元，和外露螺旋桨相比，涵道结构的气动效率、噪音控制、使用安全性都有明显优势，尤其在小尺寸高速航模、小型无人机动力场景里，涵道风扇的适配性远高于普通螺旋桨。这次的涵道风扇结构，是针对高亚音速气流工况做的优化设计，核心目标是在小直径尺寸限制下，尽可能提升静推力与动推比，同时降低气流紊流带来的效率损失与结构振动。

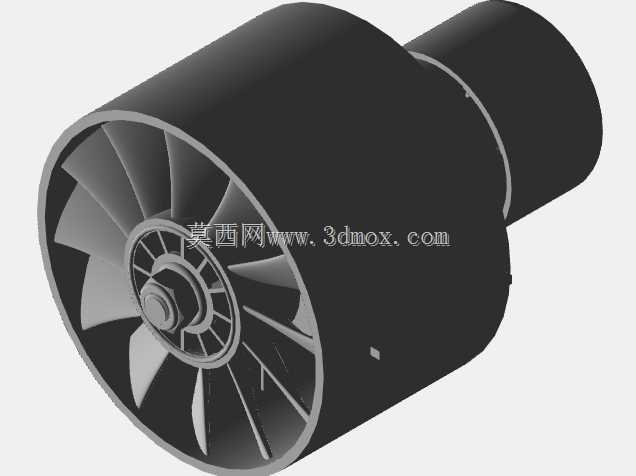

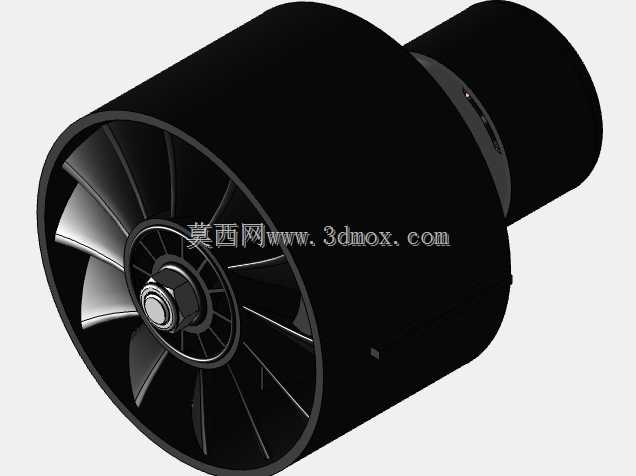

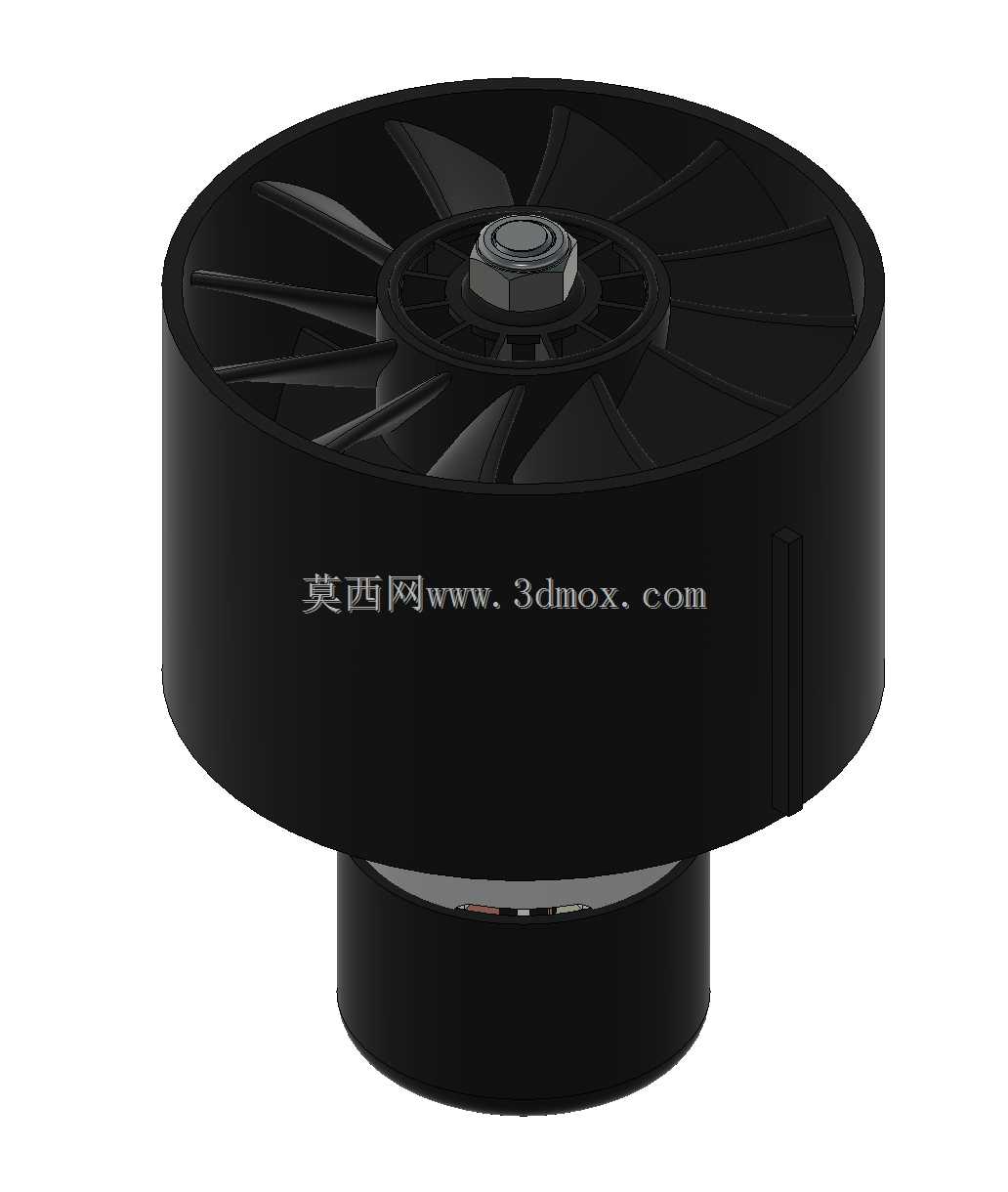

从实际应用场景来看，这类涵道风扇除了适配固定翼航模、小型穿越类无人机的推进需求，还可以用在小型风洞实验台的气流发生单元、桌面级风冷散热的高压送风模块，甚至部分小型管道巡检机器人的行进动力端，只要是需要小尺寸、高风压、定向气流输出的场景，这类经过气动优化的涵道结构都能适配。设计初期首先要明确安装边界：整体为同轴圆柱结构，外壳为等直径薄壁筒状结构，前端进气口做了圆弧导角处理，避免进气截面突变产生气流分离；后端预留了标准的电机安装座，可直接适配市面上主流的28mm、36mm直径外转子无刷电机，安装法兰的孔位按照通用航模电机的安装间距设计，不需要额外做转接件就能完成装配，外壳侧面预留了走线槽，电机动力线可以从壳体侧壁引出，不会干扰内部流道。

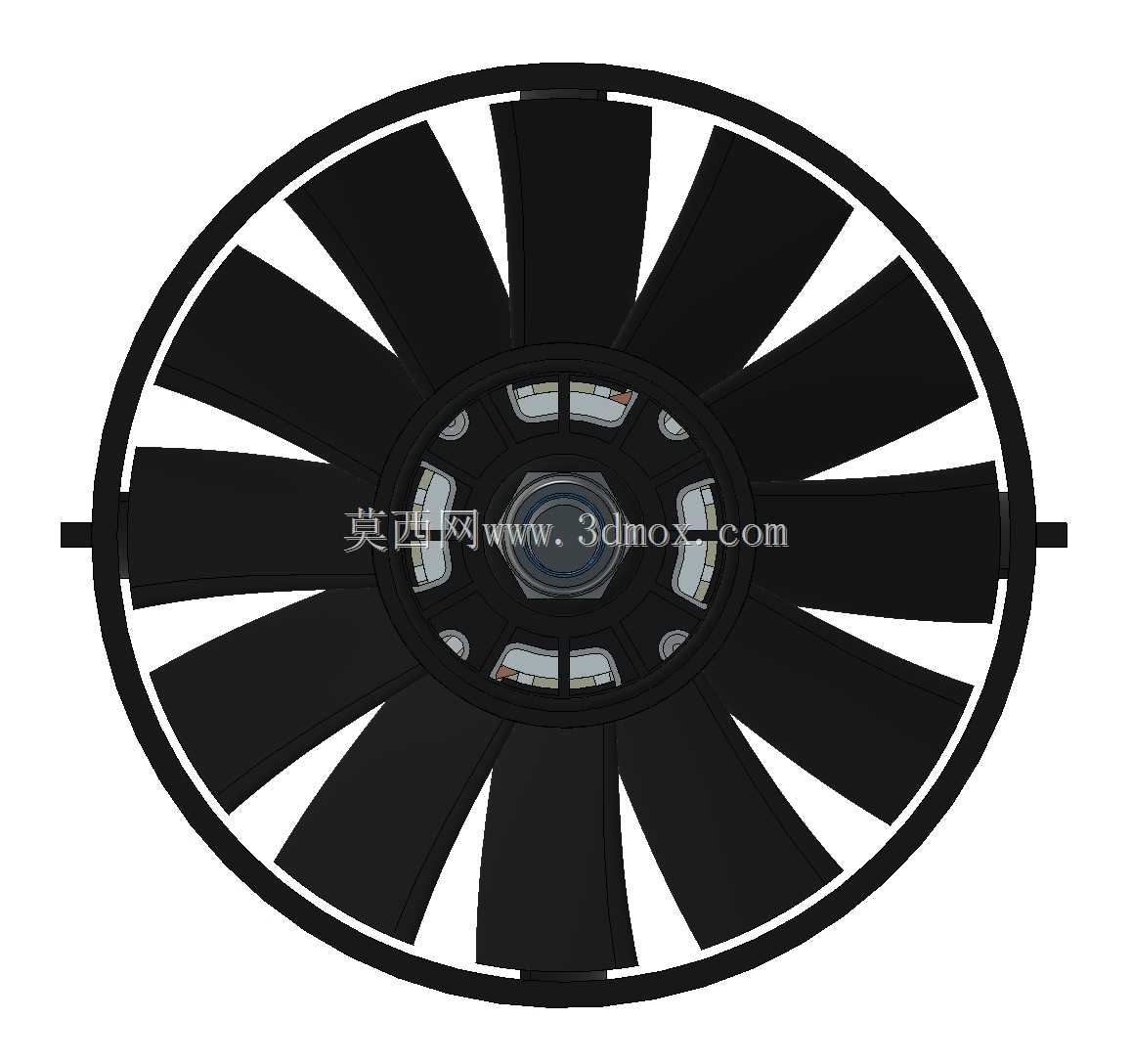

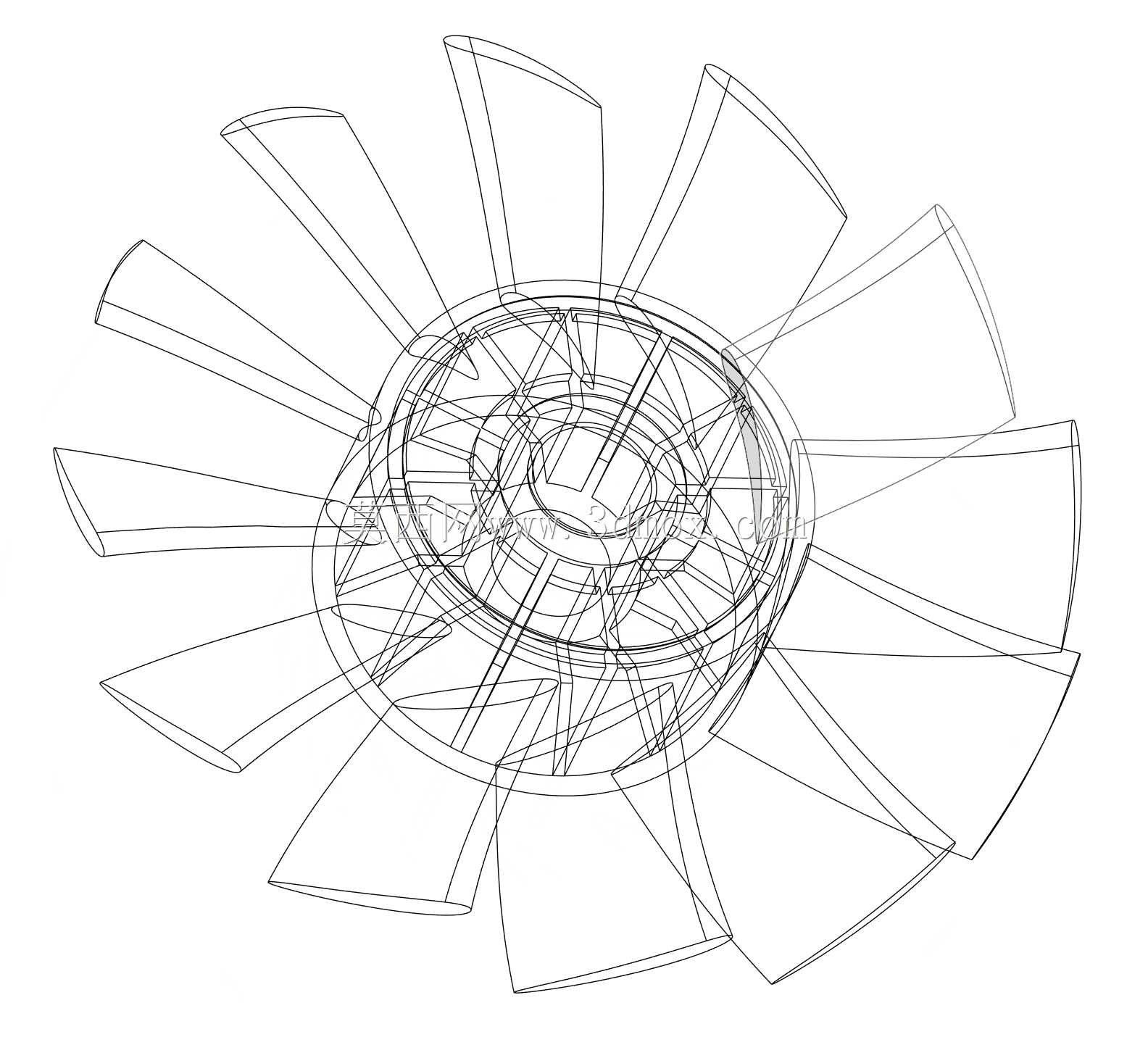

叶片设计是整个涵道结构的核心，这款风扇采用多叶片大扭角设计，叶片从根部到梢部的翼型做了渐变处理，根部采用相对厚度较大的翼型保证结构强度，避免高转速下叶片出现形变甚至断裂，梢部采用薄翼型降低翼尖涡流损失，所有叶片的安装角经过多轮气动仿真迭代，确保在额定转速下，气流经过叶片后能以轴向均匀流出，减少旋流带来的推力损失。涵道内壁和叶片梢部的间隙控制在0.2mm以内，间隙过大会导致叶尖漏气降低效率，间隙过小则会因为加工误差、高转速下的叶片形变出现擦壳问题，这个间隙值是结合3D打印的加工精度、常用工程塑料的形变系数反复验证后确定的，不管是用PLA、ABS做FDM打印，还是用光敏树脂做光固化打印，都能保证装配后不擦壳，同时维持较高的气动效率。

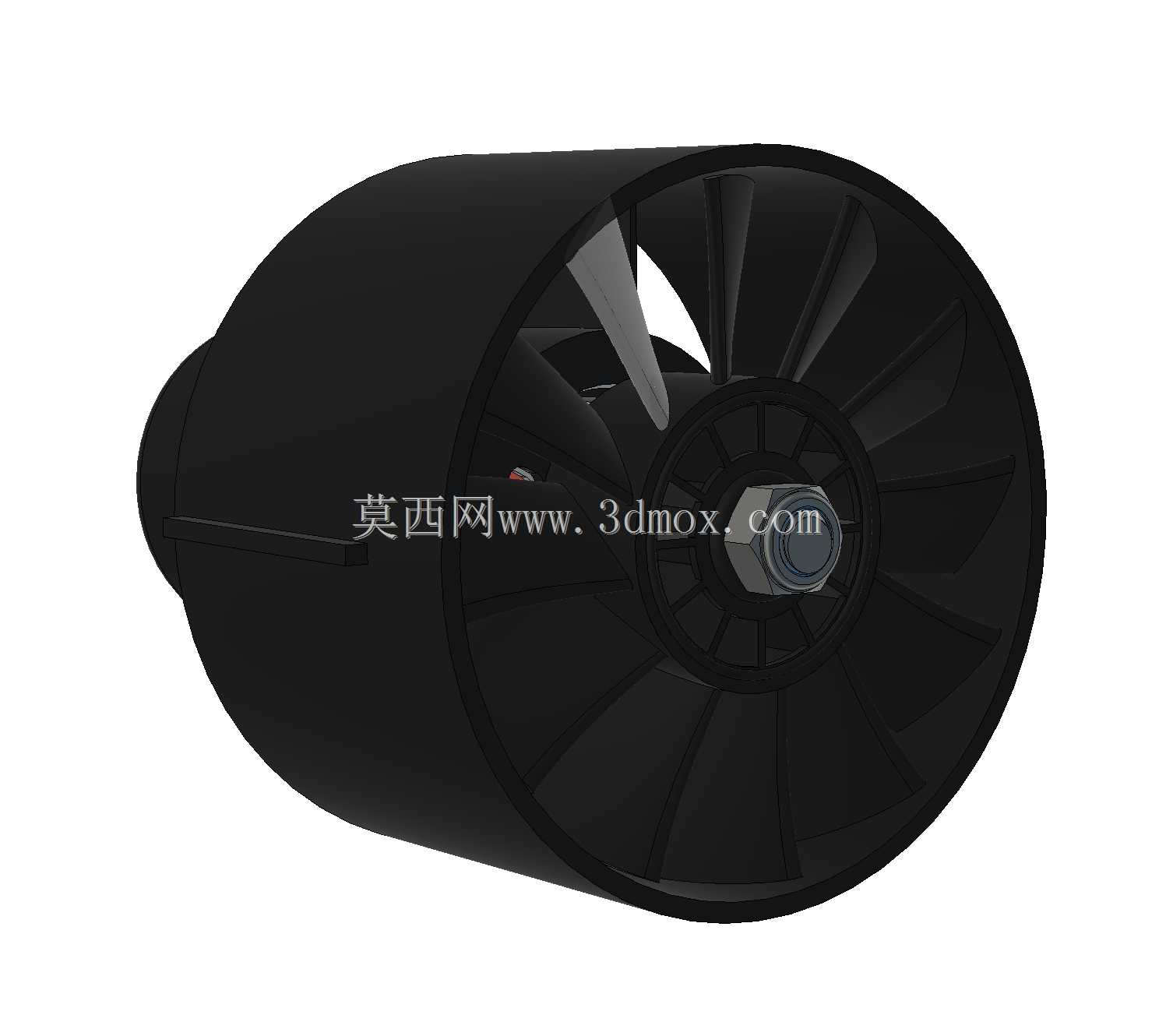

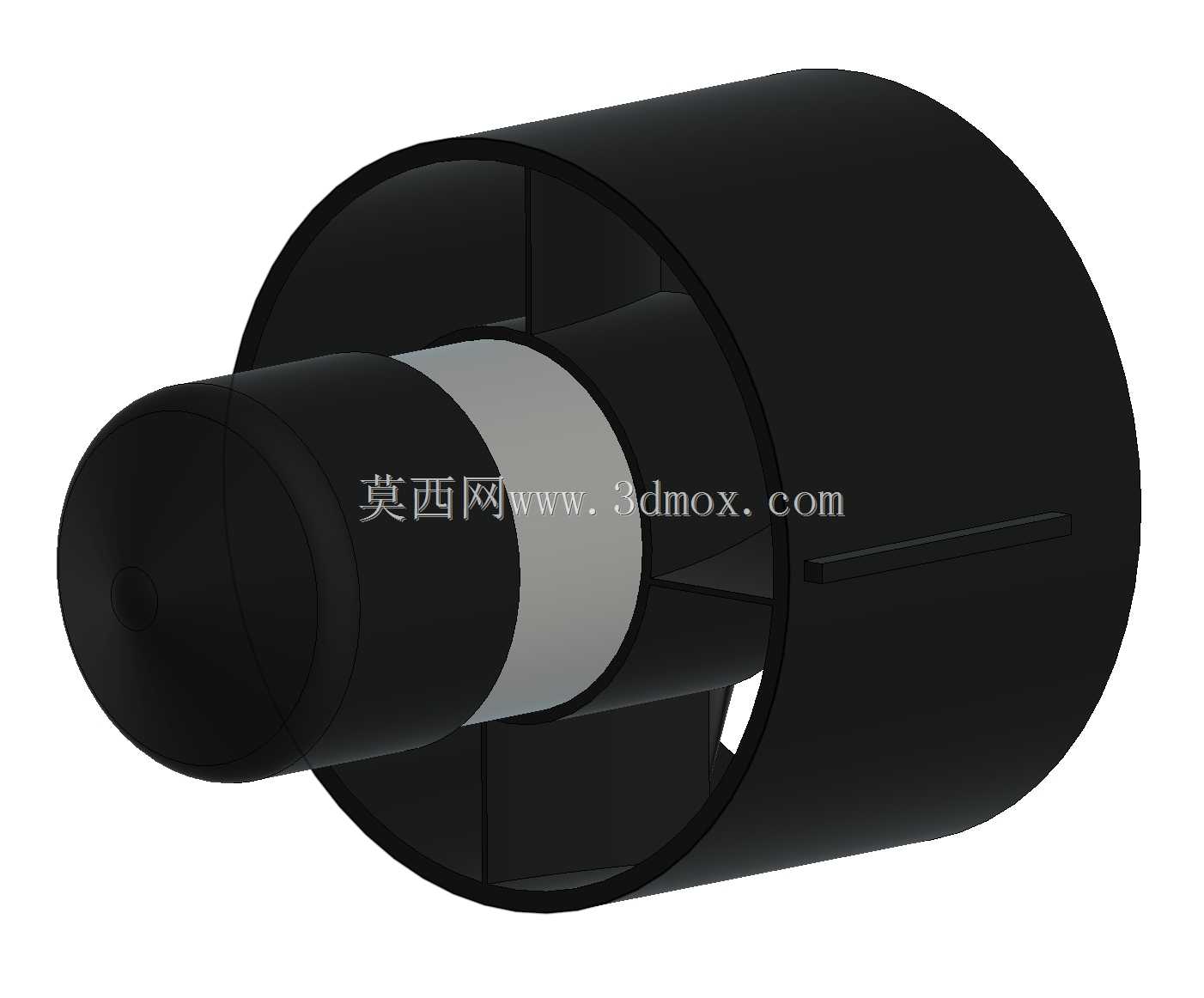

结构细节上，涵道尾部设计了一体化的气动锥体，也就是电机整流罩，这个锥体的曲面按照流线型设计，刚好覆盖后端的电机与安装座，避免电机本体暴露在流道中产生紊流，引导气流平滑从涵道出口流出，进一步提升推力效率。进气端的前缘做了R1.5的圆弧过渡，相比直角前缘，圆弧前缘在大迎角进气、侧风工况下的气流稳定性更好，不容易出现进气失速，在航模做机动动作时，动力输出更平顺，不会因为进气紊流出现突然的推力掉转。

从安装适配性来说，整个涵道的外壳预留了2-4个安装凸耳，凸耳上有标准的安装孔，可以直接通过螺丝固定在航模的机身舱段内，凸耳的位置做了应力分散设计，避免高转速下的振动导致安装位开裂。整个结构的壁厚按照1.2-2mm设计，在保证结构强度的前提下尽可能降低自重，不管是3D打印制作原型，还是用CNC加工铝合金、工程塑料件做量产验证，都不需要额外调整壁厚参数，能直接用于生产。

实际使用中，这类涵道风扇和电机匹配后，在额定转速下能输出稳定的轴向高压气流，相比同功率的外露螺旋桨，涵道结构的推力线更集中，不会像外露桨那样在桨尖产生大范围的紊流，安装在航模上时，对机身尾部结构的气动干扰更小，同时因为有外壳包裹，不会出现螺旋桨打到异物、打到地面的情况，起降阶段的安全性更高。在做小型风洞实验时，这款涵道可以直接作为气流发生源，输出的气流均匀性好，湍流度低，能满足小型模型的风阻测试需求；如果用于设备散热，因为其风压比普通轴流风扇高很多，可以在带阻力的散热流道里维持足够的风量，适合密集散热鳍片、长距离风道的散热场景。

设计过程中也充分考虑了加工工艺性，所有叶片和轮毂、外壳的连接位置都做了圆角过渡，没有尖锐的应力集中点，不管是增材制造还是减材加工，都不会出现加工死角，打印或者加工完成后不需要做太多后处理就能直接装配使用。动平衡方面，轮毂位置预留了动平衡调整的配重槽，装配完成后可以通过添加配重块调整整体动平衡，降低高转速下的振动，提升轴承使用寿命与整体运行稳定性。
