带齿轮卸料机构的储料斗结构设计

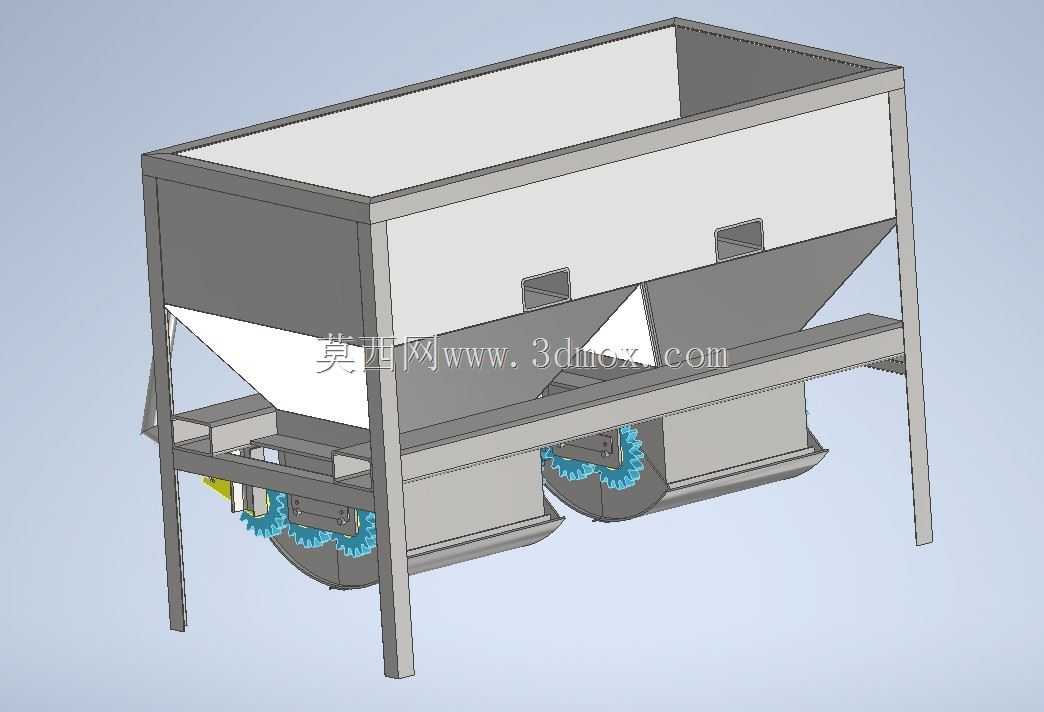

该结构针对小型散料暂存与定量卸料场景设计，常见于小型加工车间的颗粒料、粉碎料中转工位，也可适配实验室小批量物料分装环节，解决传统敞口料斗卸料流量不可控、撒漏严重的问题。整体采用方锥接料仓搭配立式支腿的布局，上部方形仓体用于承接上游来料，锥段设计充分考虑散料的安息角参数，避免物料在仓壁滞留架桥，支腿高度预留了下方接料容器的放置空间，无需额外搭建安装架即可直接放置在平整车间地面使用，支腿底部预留安装孔位，可通过膨胀螺栓与地面固定，规避卸料过程中设备晃动偏移的问题。

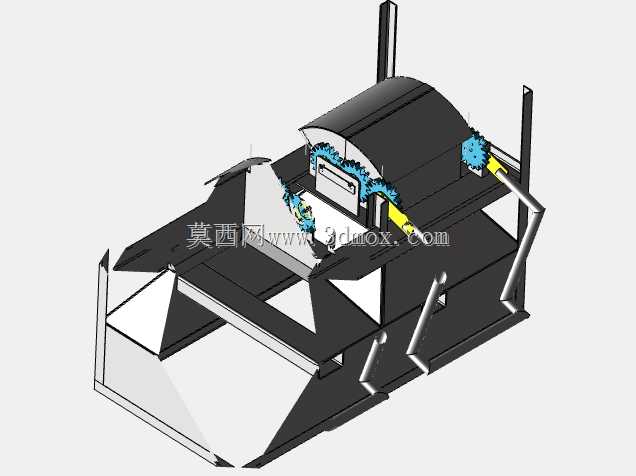

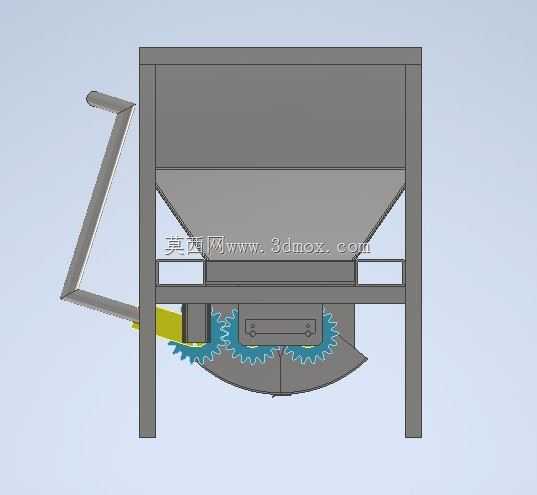

核心卸料部分采用齿轮啮合驱动的弧形闸板结构，手动操作杆与主动齿轮同轴连接，操作人员扳动手柄即可通过齿轮副带动弧形闸板转动，实现卸料口的开度调节，相比传统插板阀，弧形闸板的运动轨迹与卸料口弧度匹配，启闭过程中不会卡滞散料颗粒，齿轮副的传动比经过匹配，操作力控制在单人可轻松操作的范围内，无需额外配置气动或电动驱动元件，适合无气源、无供电的简易工位使用。闸板边缘做了贴合密封处理，闭合状态下可避免细粉料漏料，开度可根据操作手柄的摆动角度任意停留，满足不同卸料流量的需求，小开度可实现慢流分装，大开度可实现快速排空。

设计过程中重点校核了支腿的承重能力，仓体容积按照常规小型中转料斗的单次储料量设定，支腿采用矩形型钢焊接成型，横向连接撑设置在锥段下部位置，既提升整体框架的抗扭刚度，也不会干涉闸板的转动行程。手动操作杆的长度经过力臂优化，避免操作时操作人员手部与仓体发生磕碰，操作端做了折弯处理，符合人体工学操作角度，长时间操作也不易产生疲劳。齿轮副采用外置式安装，方便后续清理卡入的物料颗粒，也便于定期加注润滑脂维护，齿轮护罩的预留安装位可在后期加装，避免运行过程中人员衣物卷入传动部位。

安装边界方面，设备整体占地尺寸适配小型车间的通道宽度，无需预留过大的安装空间，上部进料口可直接对接上游粉碎机、搅拌机的出料口，对接法兰尺寸可根据上游设备接口做适配调整，下部卸料口的中心位置与支腿跨距匹配，接料时容器可直接放置在卸料口正下方，无需额外调整对位。仓体壁厚根据储料的物料密度选定，针对磨琢性较强的物料，可在锥段内壁加装耐磨衬板，衬板采用沉头螺栓固定，更换时无需整体拆卸料斗即可完成维护。整体结构全部采用常用型钢与板材加工，无特殊定制的异形零件，加工难度低，普通焊接车间即可完成制作，后期维护配件通用性强，降低了设备的全生命周期使用成本。
