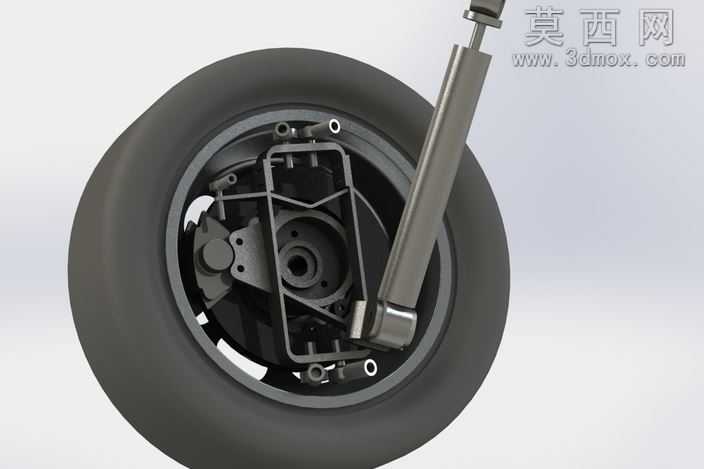

五链路前悬架外转向节结构设计

本作品为五链路前悬架外转向节总成的三维建模设计，适配R81轮辋、et50 15x5.5英寸规格轮圈，可匹配195/50 R15尺寸轮胎，建模过程严格遵循实车底盘部件的装配逻辑与工程参数要求。建模阶段先完成核心转向节主体的结构搭建，精准设定零磨砂半径的最小扭矩转向制动下径为30mm，通过参数化建模实现4.93学位外束与5.92度后部倾角的几何特征，预留好供增益曲线转向倾斜的结构空间，将转向轴静态角度设置为-1.5度，匹配最大转向角下外轮-1.8度、内轮1.8度的倾角参数，保证转向轴运行槽与联合传动轴斜组的扭矩加速传递路径顺畅无干涉。在子部件建模环节，参考F1赛道刹车盘的结构特征完成刹车组件建模，还原真实F1刹车的连接逻辑；参考欧宝Astra G前轮集线结构完成轮毂集线部件的建模，同时完成对应护罩、护垫的虚拟结构设计；连杆横部件参考IKO LHSA系列产品的结构特征完成建模，减震器部件参考Doetsch减震器的外部尺寸完成外形与安装位建模，保证各部件的安装接口尺寸匹配。渲染阶段为轮胎部件赋予哑光橡胶材质，还原橡胶胎面的细腻质感；为金属结构件分别赋予铸铁哑光、铝合金抛光、钢材镀锌等差异化材质，清晰区分不同部件的材质属性；为减震器活塞杆赋予高抛光金属材质，还原活塞杆的光滑表面特征，整体渲染光影柔和，清晰展现悬架总成的内部结构与装配关系。结构设计上重点优化转向节的曲面造型，实现转向轴垂直角度的独立调节功能，同时通过结构力学仿真验证，该转向节可承受12kN的多向负荷，具备充足的安全储备，各连杆连接位、减震器安装位、刹车组件固定位的公差配合均经过装配校验，可实现虚拟环境下的完整装配模拟，完整展现多链路前悬架转向节的结构逻辑与工程设计细节。
