商用搅拌设备HL800轮廓结构设计

在商用餐饮加工、中央厨房配套、烘焙食品生产线的布局规划阶段，往往需要先对生产区域内的各类设备做占位排布，确认通道预留、操作空间、设备间距是否符合生产动线要求，这类轮廓级的设备三维结构，刚好能满足前期布局阶段的模型需求，不需要细化到内部传动的每一处细节，却能准确还原设备的外部边界、操作部件位置、可动部件的运动范围，避免后期布局调整出现设备干涉、操作空间不足的问题。

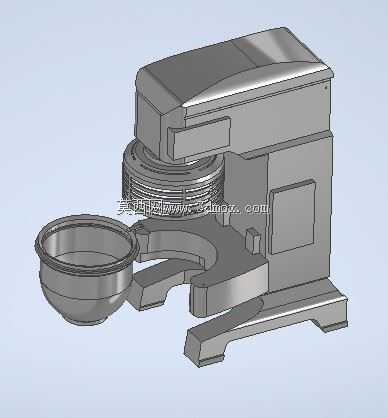

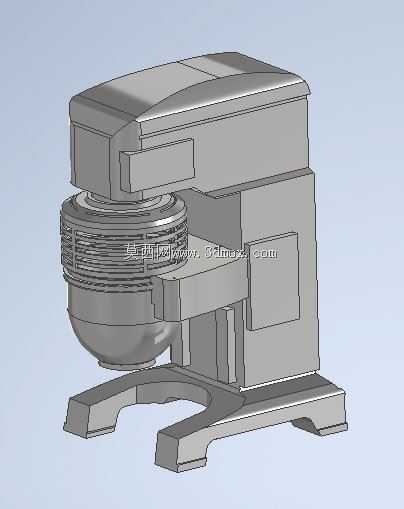

这款立式搅拌设备的整体结构采用落地式设计，底部为两个对称的支撑脚结构，支撑脚向外延伸出足够的接地面积，保证设备满载搅拌时的稳定性，不会因为搅拌过程中的振动出现移位，支撑脚的安装边界可以直接作为布局时的地面占位参考，不需要额外预留过多的安装余量。设备的主体立柱部分集成了传动机构的安装空间，上部的机头部分为动力输出端，直接连接下部的搅拌锅组件，搅拌锅采用可翻转的结构设计，在完成物料搅拌后，可以将锅体向外翻转，方便操作人员取出加工完成的物料，也便于后期对锅体进行清洁维护，在做布局建模时，需要额外预留出锅体翻转时的运动空间，避免翻转路径上存在其他设备或者墙体遮挡，影响正常操作。

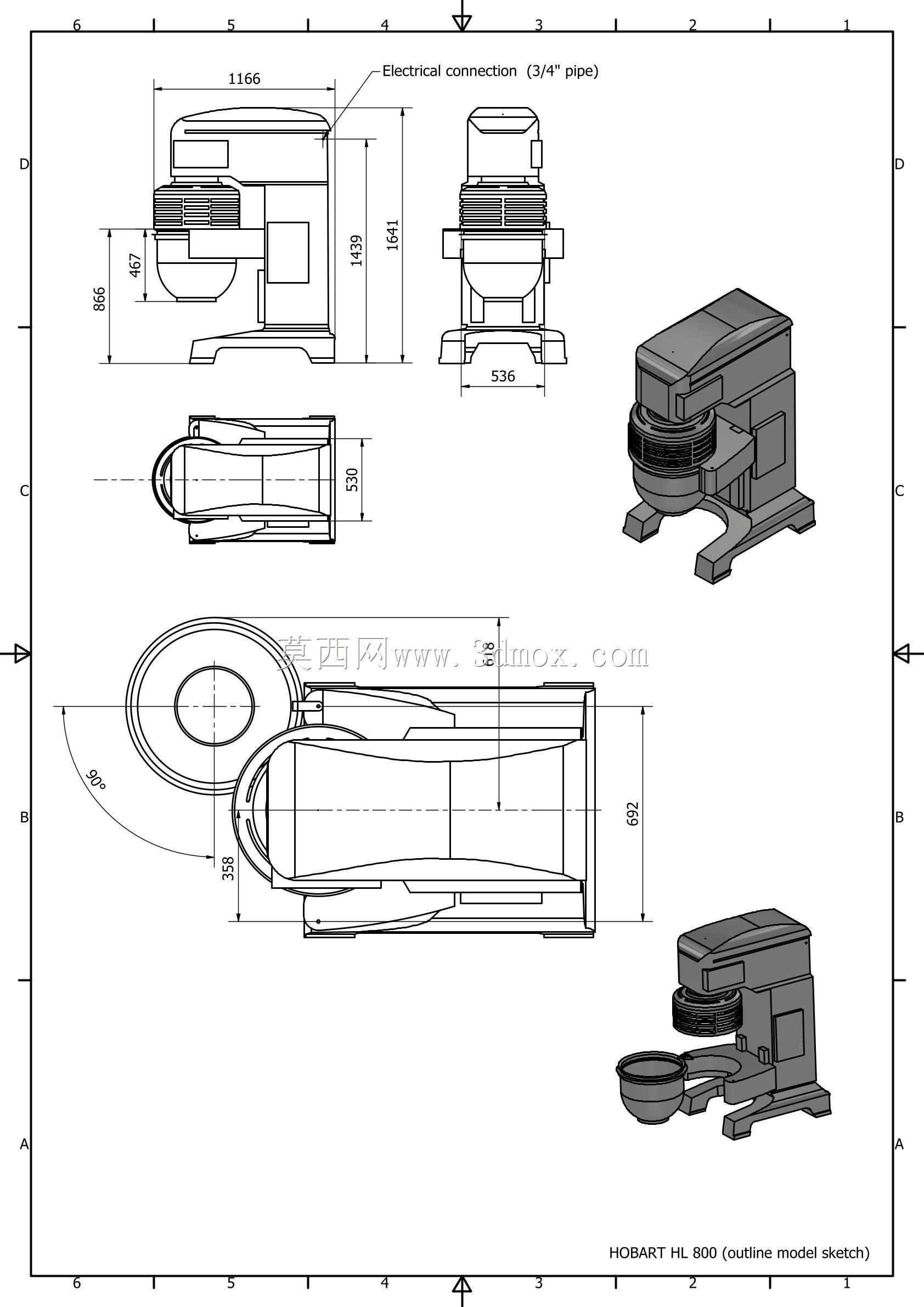

从设计思路上看，这类轮廓模型的核心是还原设备的外部尺寸边界与关键可动部件的运动范围，不需要对内部的齿轮传动、电机安装、密封结构做精细化建模，重点把控几个核心尺寸：设备整体的高度、宽度、深度的最大外轮廓尺寸，支撑脚的安装孔位间距，搅拌锅翻转后的最大外伸距离，机头部分的操作手柄位置，这些尺寸直接影响生产车间的布局合理性。比如在中央厨房的设备排布中，这类搅拌设备通常会靠近原料预处理区与成品中转区，设备前方需要预留至少单人操作加上物料周转的空间，模型准确还原的外轮廓，可以让布局设计人员在三维环境中直接模拟操作人员的操作路径，确认物料搬运的通道宽度是否足够，设备开门、翻转部件的运动是否会和周边的操作台、物料架产生干涉。

设备的搅拌锅部分为圆弧形结构，外部带有加强筋结构，保证锅体在搅拌高粘度面团、馅料类物料时具备足够的结构强度，不会因为物料的阻力出现变形，锅体和机头的连接部分采用快装式的结构逻辑，虽然轮廓模型没有细化快装结构的具体形式，但预留了对应的连接位置，后续如果需要做精细化的设备建模，可以在这个轮廓基础上进一步细化内部结构，不需要重新搭建整体的外框架，能大幅提升后续深化设计的效率。机头部分的外壳为圆弧过渡的方正结构，既保证内部有足够的空间安装电机、减速机构，也避免外壳出现尖锐的棱角，符合食品加工设备的安全设计要求，减少操作人员磕碰的风险。

在实际的工程应用中，这类轮廓模型除了用于车间布局规划，还可以用于食品加工生产线的方案展示，在和客户沟通生产线配置时，不需要展示过于复杂的内部结构，通过准确的外轮廓模型就能让客户直观了解整条生产线的设备排布、空间占比、操作动线，提升方案沟通的效率。同时对于设备选型人员来说，可以直接将这类轮廓模型导入到生产线的整体装配中，核对设备的接口位置、进料出料高度是否和前后端的配套设备匹配，比如搅拌设备的出料高度是否和后续的面团分割机、馅料输送设备的进料高度匹配，避免出现设备采购后高度不匹配需要额外加装支架的问题。

建模过程中对设备的各个部件做了分层处理，支撑脚、主体立柱、机头、搅拌锅、翻转机构都作为独立的部件存在，方便后续调整材质、做运动模拟，在做翻转动作的模拟时，可以直接给搅拌锅部件添加旋转轴，验证翻转过程中各个位置的间隙是否足够，不会和主体部分产生碰撞。整体模型的外形尺寸严格按照真实设备的比例还原，虽然不是完全1:1复刻所有细节，但关键的安装边界、操作空间、运动部件范围都和真实设备保持一致，完全能够满足前期布局、方案展示、选型核对的使用需求，不会因为轮廓简化导致布局阶段出现尺寸误判。
