哈斯ST30机床用定制四孔镗孔工具转接座

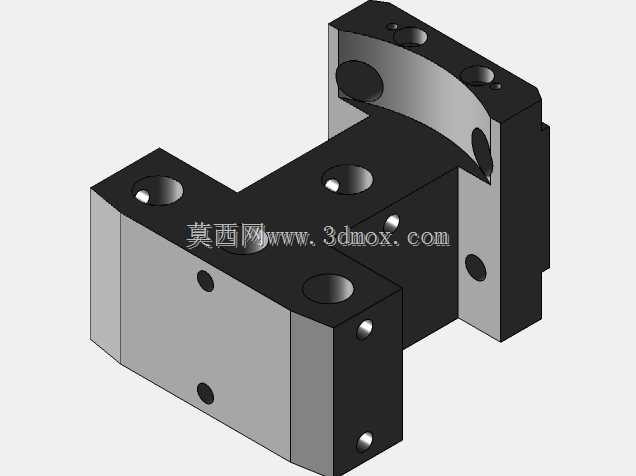

这款定制四孔转接构件，是针对哈斯ST30型车削中心镗孔加工工位开发的配套工装，核心作用是在机床原有刀塔的安装基础上，拓展适配大直径镗孔刀具的装夹能力，解决标准刀塔接口无法兼容特定规格trepano类镗刀的装夹痛点。从实际加工场景来看，车削中心在加工大口径内孔、阶梯内孔以及带同轴度要求的深孔特征时，常规刀位的装夹接触面、锁紧力往往无法满足重型镗削的载荷需求，加工过程中容易出现刀具振颤、让刀，最终导致内孔圆度超差、表面粗糙度达不到工艺要求，这款转接座就是为了填补这一装夹能力缺口设计的。

从结构设计逻辑来看，构件采用分体式组合的受力结构，主体分为上下两个装夹基准面，下部的平直基准面完全匹配哈斯ST30刀塔的标准安装槽尺寸，不需要额外改装刀塔本身的定位结构，就能直接嵌入原有刀位，靠四个定制孔位穿装锁紧螺栓完成固定，四个孔的孔位公差严格匹配刀塔的螺纹孔位置度要求，安装时不需要现场配钻配铰，就能保证转接座的定位面与机床主轴轴线的平行度、垂直度误差控制在0.02mm以内，避免二次装夹带来的校准误差。上部的弧形定位面是专门适配对应规格镗刀的夹持轮廓，弧形面的曲率完全贴合镗刀刀柄的外圆尺寸，配合侧面的锁紧螺钉孔，能够实现刀柄的周向完全定位，避免镗削过程中刀具出现周向转动或者轴向窜动。

从安装边界尺寸来看，构件的整体宽度控制在刀塔单刀位的允许占用空间范围内，安装后不会和相邻刀位的刀具发生运动干涉，在刀塔转位换刀的全行程中，转接座的外轮廓不会触碰机床防护、卡盘以及尾座等部件，满足机床的安全行程要求。构件的厚度设计经过受力校核，在承受最大镗削轴向进给力、径向切削力的工况下，自身的形变量控制在0.01mm以内，不会因为刚性不足导致加工精度下降。上下两个安装面之间的高度差经过精准计算，保证装夹镗刀后，刀具的切削刃中心高与机床主轴中心高完全重合，不需要额外加装垫片调整中心高，减少了安装校准的辅助时间。

在实际加工应用中，这款转接座主要用于阀门类零件、液压阀块类零件的内孔加工工序，这类零件往往有多个同轴度要求高的内孔特征，且内孔的尺寸公差、表面粗糙度要求严格，使用这款转接座装夹专用镗刀后，能够在一次装夹工件的前提下完成多个内孔的镗削加工，减少工件重复装夹带来的定位误差，同时提升加工过程的刚性，降低振刀风险，有效提升内孔加工的合格率。构件上分布的多个小孔，除了用于螺栓锁紧之外，部分孔位是用于安装定位销，实现转接座与刀塔、转接座与刀具之间的重复定位精度，当需要更换刀具或者拆卸维护后重新安装时，不需要重新打表校准就能恢复原有定位精度，大幅缩短工装换装的准备时间。

从结构细节来看，构件的边角位置都做了倒角处理，避免安装过程中尖锐边角划伤操作人员或者机床部件，所有的安装孔口都做了沉头设计，保证螺栓锁紧后螺栓头不会突出构件表面，避免运动过程中发生剐蹭。构件的两个平行装夹面都经过精磨处理，表面粗糙度达到Ra0.8，保证结合面的接触刚度，避免锁紧后出现微观间隙影响加工稳定性。整体结构没有多余的冗余设计，在保证结构刚性、满足安装空间要求的前提下尽可能压缩了整体重量，降低刀塔转位时的负载，减少刀塔转动过程中的惯性冲击，延长刀塔定位机构的使用寿命。
