重型金属结构订书机装配结构设计

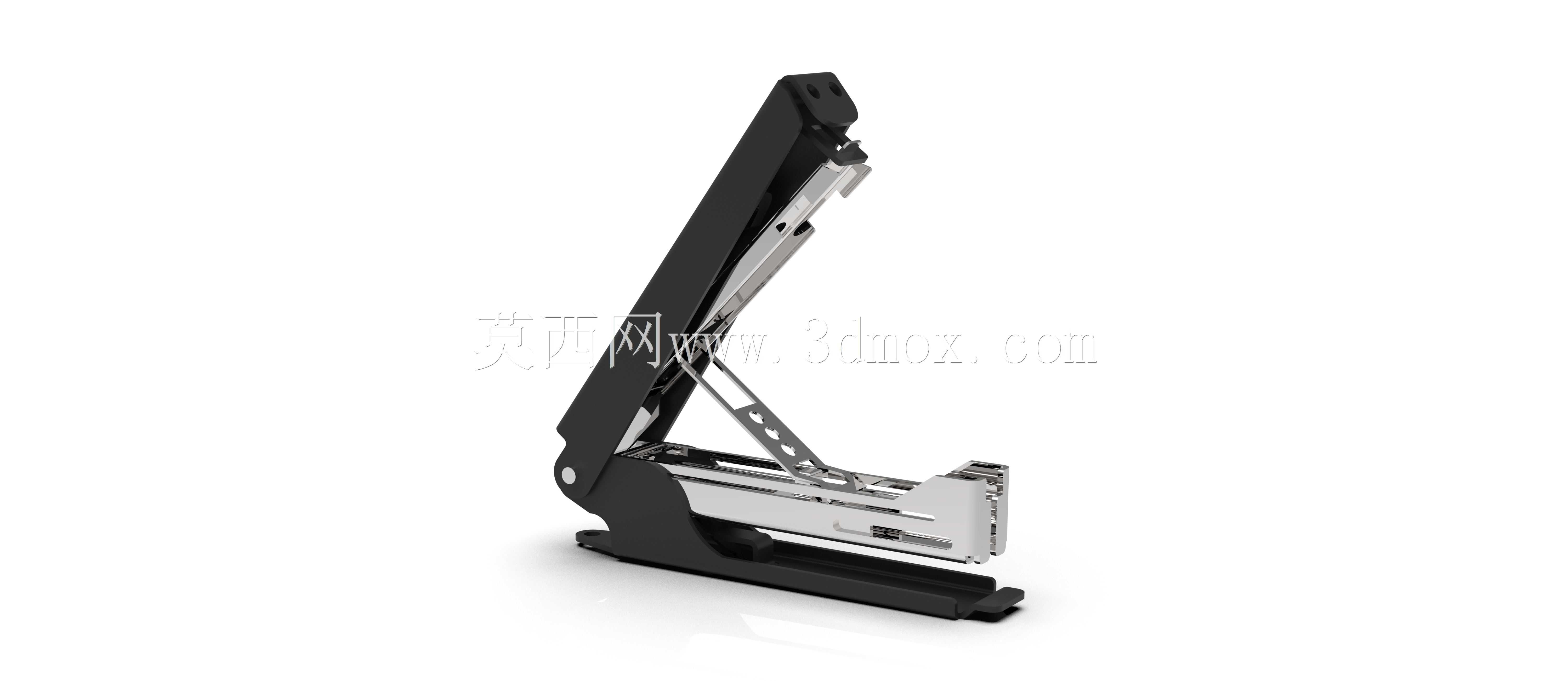

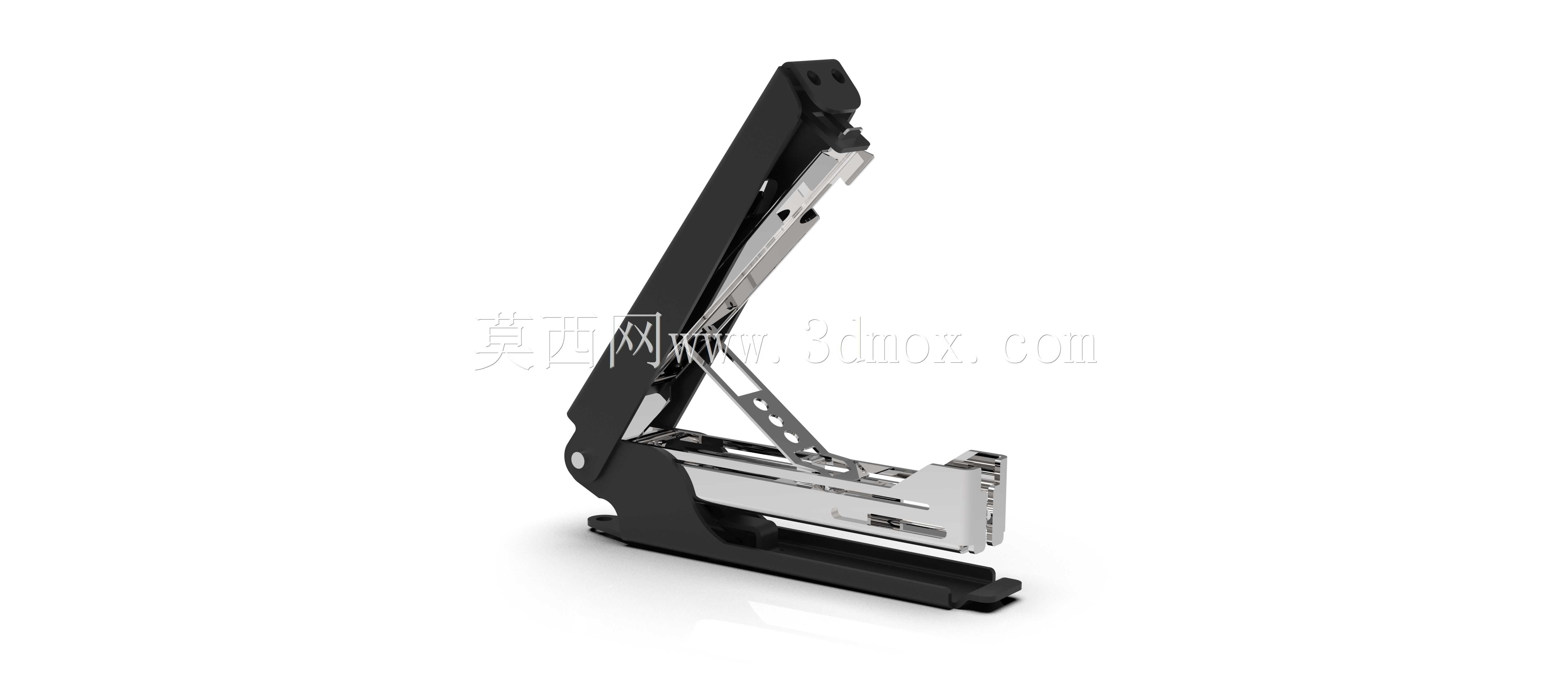

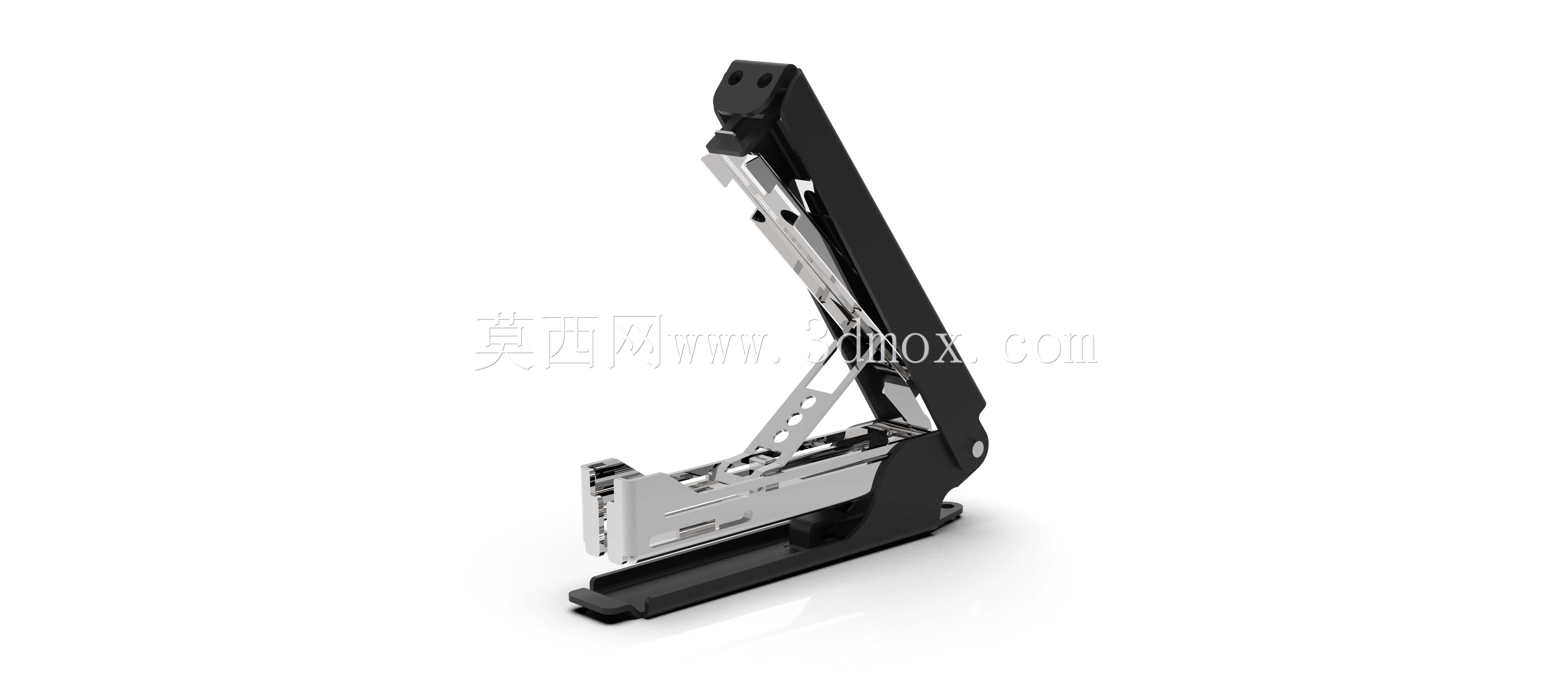

　　日常办公场景里的纸质文件装订需求，是这类手动订书机最核心的应用场景，区别于小型便携订书机，这款重型结构的产品可适配更厚的纸张叠层装订，常见于行政文印、工程图纸装订、财务凭证整理等需要单次装订数十页纸张的工作场景，相比胶装、骑马订等装订方式，手动订书机无需外接能源，单人即可快速完成单份文件的装订作业，装订后的文件可平整归档，也可重复拆订调整，是办公场景里普及率极高的小型装订工具。从结构设计逻辑来看，这款订书机采用了经典的杠杆省力结构，上压臂与底座通过尾部的铰接销轴连接，按压上压臂时，力臂比例经过优化，可将人手施加的按压力放大数倍，驱动钉槽内的订书钉完成穿透、弯折定型的完整动作。

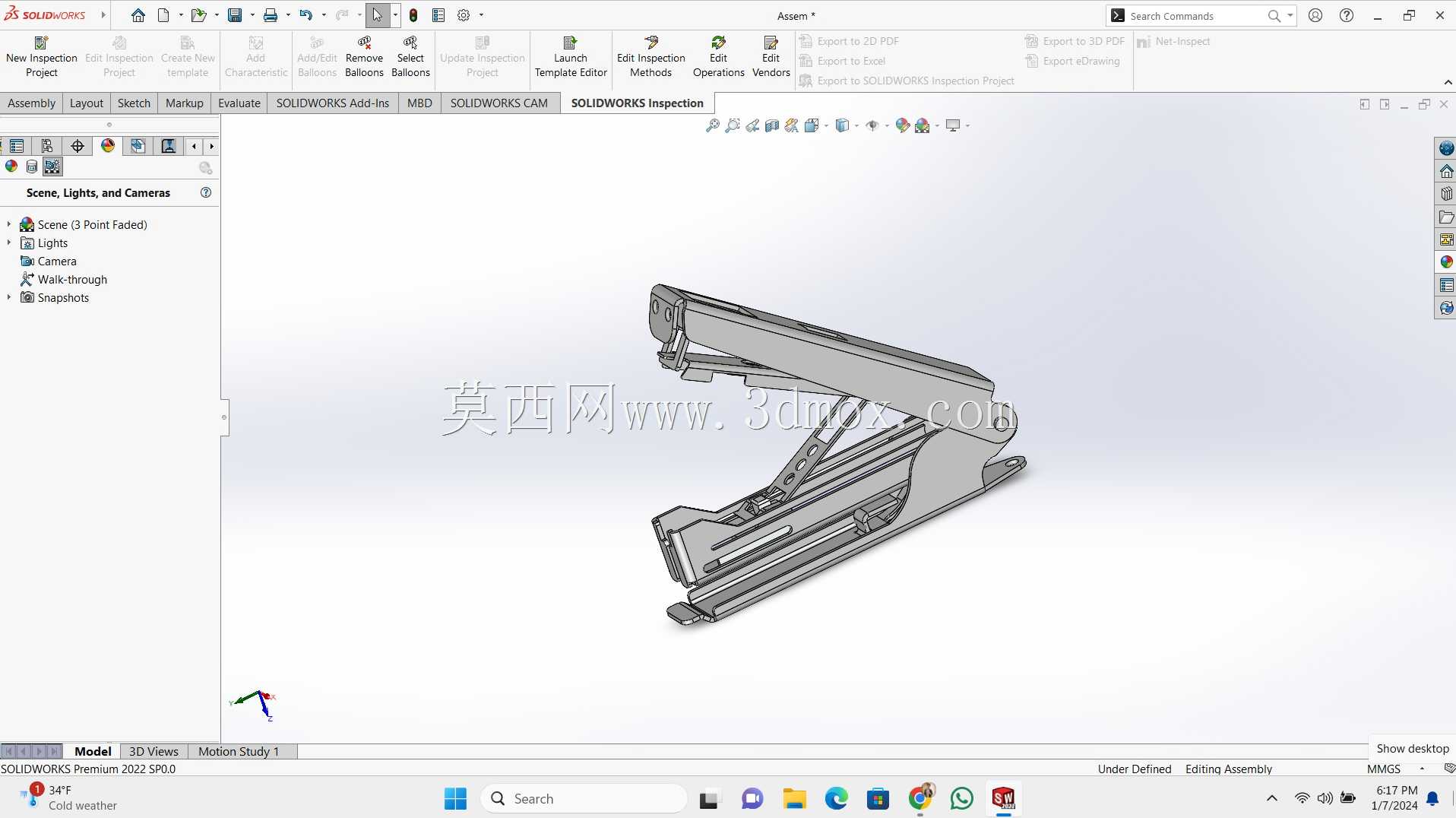

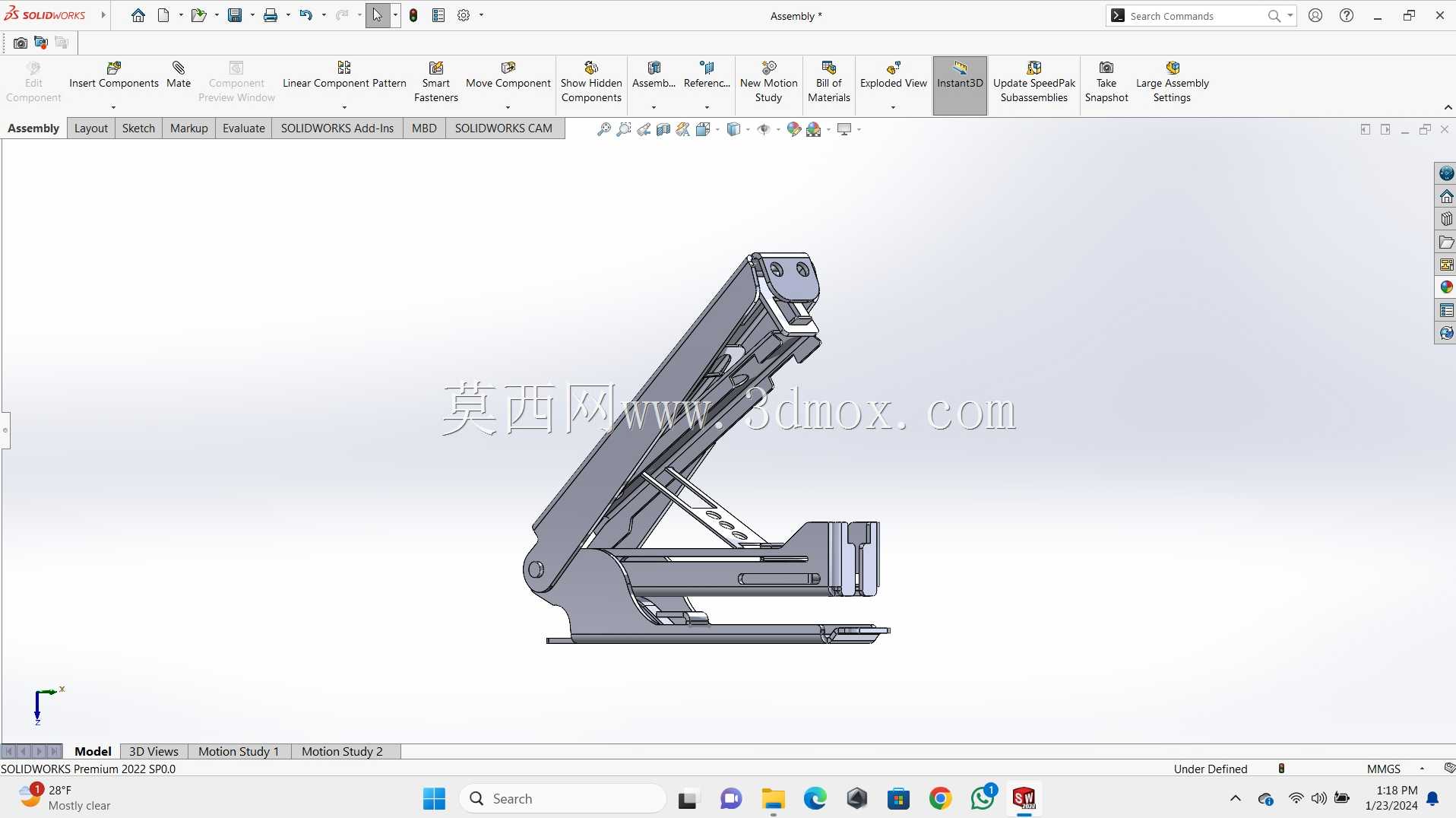

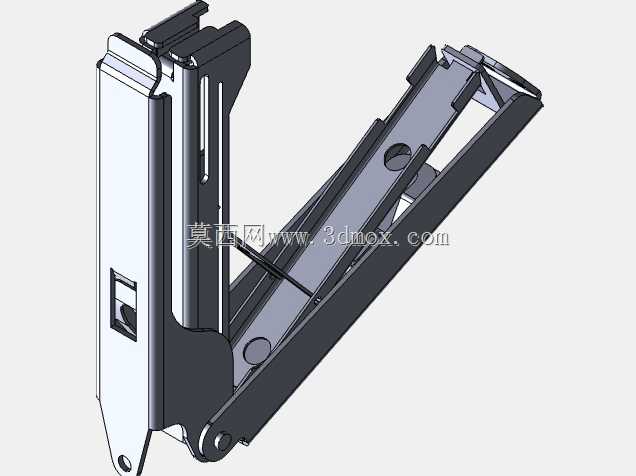

　　整个装配体的所有零件均为独立建模，上压臂采用钣金折弯加局部加强筋的结构设计，既保证了按压时的结构刚性，避免大压力下臂体发生形变影响出钉精度，又通过钣金镂空结构控制了整体重量，长时间手持操作也不易产生疲劳。钉道部分采用冲压成型的金属滑槽结构，尺寸公差控制在0.1mm以内，保证标准订书钉可在槽内顺畅滑动，不会出现卡钉、偏钉的问题，出钉口的定位凸台可对准底座的钉槽凹槽，让订书钉穿透纸张后两个钉脚可精准沿凹槽弯折成平整的固定结构，不会出现钉脚歪斜刮破纸张的情况。

　　底座部分采用加宽的平底设计，与桌面接触的底面预留了防滑垫安装位，可增大与桌面的摩擦力，按压装订时整机不会发生滑移，底座前端的装订定位挡板可调整伸出长度，帮助操作人员快速定位装订位置，保证多份文件装订时的钉位统一整齐。从安装边界来看，这款订书机整体为独立手持操作结构，无需额外固定安装，放置于常规办公桌面即可使用，整体闭合状态下的外形尺寸适配常规文件柜抽屉的收纳空间，闲置时可直接收纳不占用过多桌面空间。铰接部位的销轴采用过盈配合与压臂连接，与底座铰接孔为间隙配合，转动时无明显旷量，同时预留了润滑脂存储间隙，长期使用也不会出现转动卡滞的问题。

　　压臂与钉道之间的复位弹簧采用扭簧结构，安装于铰接销轴位置，按压完成后可自动驱动压臂抬升复位，准备下一次装订动作，弹簧的弹力经过调校，既不会因为弹力过大导致按压费力，也不会因为弹力过小导致复位不到位影响连续装订效率。钉道尾部的推钉结构采用弹簧驱动的滑块设计，可持续将钉槽内的订书钉推送至出钉位置，滑块与钉道的配合面做了光滑处理，推送过程无卡顿，装钉时只需拉起尾部的推钉滑块即可装入整排订书钉，操作便捷无需额外工具。在结构细节处理上，所有钣金件的边缘都做了倒圆角处理，没有尖锐的毛刺棱角，日常使用时不会划伤操作人员的手部，压臂顶部的按压位置做了加宽的平面处理，贴合手掌按压的接触面，分散按压力度，提升长时间操作的舒适度。整个机构的运动逻辑完全还原真实订书机的动作特性，压臂下压过程中，钉片先接触订书钉顶部，将单枚订书钉从钉排中分离，持续下压过程中钉尖穿透纸张层，接触到底座的凹槽后沿弧形槽面向内弯折，完成对纸张的紧固，整个运动行程的干涉检查全部完成，所有零件在运动过程中无碰撞、无卡滞，完全符合真实产品的运动学特性，可用于机械结构原理演示、产品外观渲染、办公文具类产品的设计参考，也可作为钣金结构设计、杠杆机构设计的教学案例使用。
