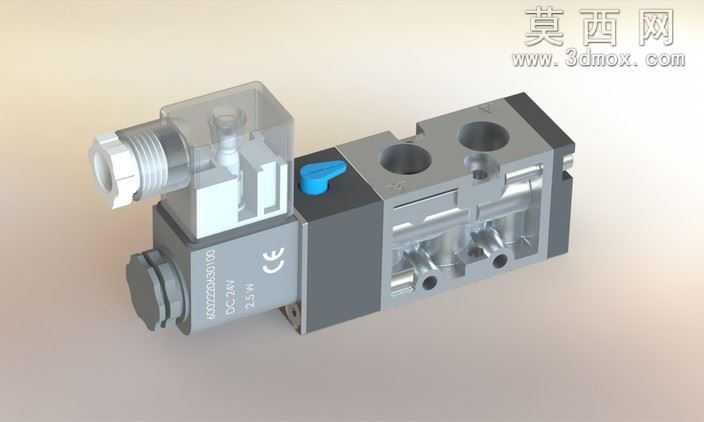

MVSC-260-4E1气动电磁阀三维建模作品

本作品为MVSC系列气动电磁阀的三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循工业气动元件的实际生产尺寸规范，还原产品的真实结构与外观特征。建模阶段首先梳理气动电磁阀的整体组成逻辑，将产品拆分为电磁驱动端、阀体主体、密封组件、手动调节钮、气路接口五个核心模块，逐个模块进行特征绘制：电磁驱动端部分，通过拉伸、旋转、切除等基础建模特征，还原透明防护外壳、线圈封装结构、接线端螺纹接口的形态，对壳体表面的CE标识、参数刻印文字采用包覆特征实现，保证标识位置与实物一致；阀体主体部分，严格按照五通气动阀的气路布局进行内部流道与外部安装孔的建模，顶面的两个安装定位孔、侧面的气路通口均按照实际安装尺寸绘制，阀体侧面的蓝色手动调节钮采用单独零件建模后完成装配，还原手动调试的结构形态；底部的密封端盖、调节旋钮也按照实物的圆角、防滑纹理特征进行精细化处理，避免模型出现棱角生硬、结构缺失的问题。材质与渲染阶段，针对不同零件的实际材质赋予对应材质属性：透明防护外壳采用半透明PC塑料材质，调整折射率与透光参数模拟工程塑料的通透质感；阀体主体采用阳极氧化铝合金材质，调整金属粗糙度与哑光参数还原工业铝合金的磨砂金属质感；电磁线圈封装部分采用深灰色阻燃塑料材质，手动调节钮采用亮蓝色工程塑料材质，接线端的金属螺纹接口采用镀锌金属材质，密封端盖采用黑色硬质橡胶材质。渲染阶段采用工作室柔和布光方案，主光源从侧上方打亮阀体主体的金属面，辅助光源补光暗部避免结构阴影过重，添加柔和的地面反射效果，突出产品各部件的材质差异与结构层次，让渲染效果贴近实物拍摄的视觉感受。设计过程中重点考量气动阀的装配逻辑，所有零件之间的配合间隙、安装定位关系均符合实际装配要求，内部气路的连通结构也按照实际工作原理进行还原，既保证外观的高度还原，也兼顾模型的结构合理性，可用于气动回路演示、产品展示、安装模拟等多种场景。
