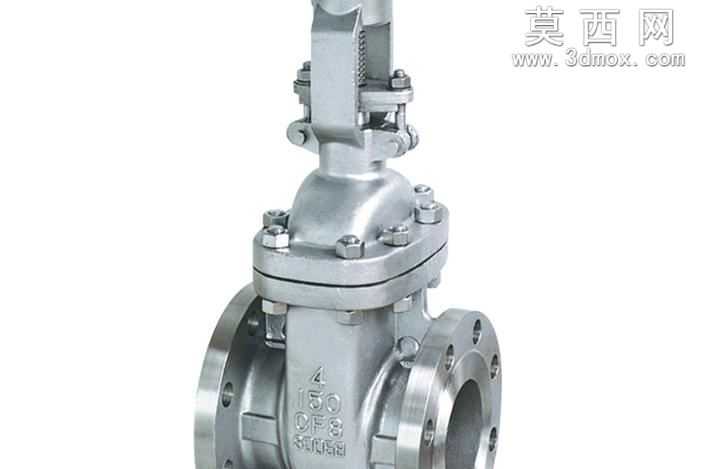

不锈钢法兰式明杆工业闸阀三维设计

本作品为工业管路系统用不锈钢法兰式明杆闸阀的三维数字化模型，建模过程严格遵循工业闸阀的通用设计规范与实际加工装配逻辑，采用全参数化建模方式完成各部件的构建。建模阶段首先梳理闸阀的核心组成结构，将整体拆分为阀体、阀盖、闸板、阀杆、手轮连接支架、紧固件、密封组件等独立模块，逐一绘制各零件的截面草图，通过拉伸、旋转、扫掠等基础特征命令构建主体轮廓，再对法兰螺栓孔、密封面、阀杆梯形螺纹、填料函腔、闸板导向槽等细节结构进行精细化特征处理，确保所有配合部位的尺寸公差符合机械设计标准，装配时采用同轴、面贴合、螺纹配合等约束关系还原真实装配逻辑，可清晰展示阀门的内部构造与装配层级。材质渲染阶段针对不锈钢材质特性进行参数调试，为阀体、阀盖等承压铸件赋予哑光不锈钢材质，调整金属粗糙度、反射率参数还原铸造不锈钢的细腻金属质感，为阀杆、螺栓等机加工件赋予高光金属材质，区分不同加工工艺带来的表面质感差异，密封件部位则赋予深色非金属橡胶材质，通过材质差异直观区分不同功能部件，渲染时添加柔和的环境光与定向补光，突出阀体表面的金属光泽与结构棱角，避免过度反光遮挡结构细节。结构设计上采用明杆结构形式，阀杆随闸板升降做轴向运动，可直观显示阀门的启闭状态，法兰连接端采用标准法兰尺寸参数，适配对应压力等级的工业管路安装需求，阀体流道采用全通径设计，降低介质流通阻力，闸板采用楔式密封结构，保证关闭状态下的密封性能，填料函部位预留填料压盖调节空间，符合实际阀门的维护使用逻辑。设计过程中重点还原了工业闸阀的功能结构特征，所有部件的比例、连接关系均参考真实工业闸阀产品进行还原，既保证了模型的外观写实度，也完整呈现了闸阀的内部构造与工作原理，可用于工业阀门的结构教学、产品展示、管路系统装配模拟等场景。
