带吊环结构筒式铸造用成型模具

　　在砂型铸造、熔模铸造的批量生产场景中，这类筒式成型模具承担着回转体类铸件内腔与外轮廓同步塑形的核心作用，区别于分体拼接式的简易模腔结构，该模具采用整体式筒体作为模腔主体，能够在合模、填砂、紧实的全过程中保持模腔轮廓的圆度公差，避免拼接缝带来的铸件飞边、错型缺陷，尤其适配壁厚均匀的筒类铸件生产需求，比如液压阀块的预制流道筒体、小型泵体的外壳铸坯、管道连接用的衬套毛坯等工件的铸造成型工序。

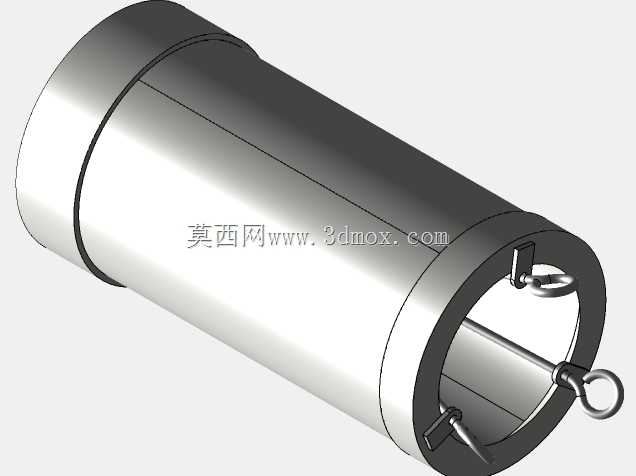

　　从结构设计逻辑来看，模具主体采用等壁厚筒体结构，外圆面做高精度车削加工，表面粗糙度控制在Ra1.6以内，确保填砂紧实后脱模时不会刮伤砂型内壁；筒体一端设置的三个均匀分布的吊环结构，并非简单的起吊附属结构，其安装位置经过重心配平计算，三个吊环的连接点所在平面与模具重心的垂直偏差控制在2mm以内，配合车间内的轻型起重设备，能够实现模具的垂直起吊脱模，避免起吊过程中模具倾斜磕碰砂型型腔，同时吊环采用铰接式连接结构，在模具静置填砂时可以将吊环翻折贴合筒体端面，不会干扰填砂、舂砂的操作空间。

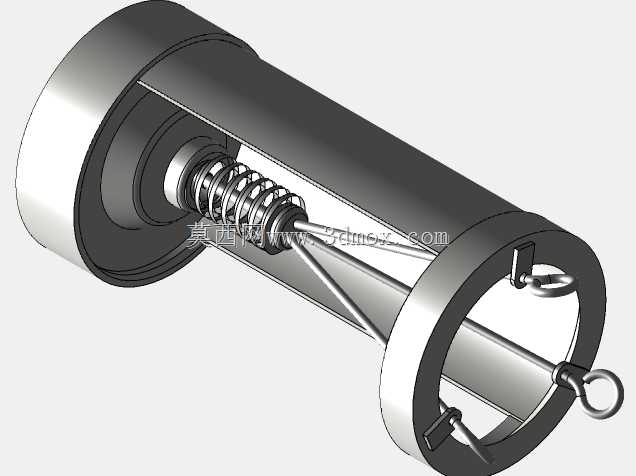

　　模具的内腔设置同轴导向芯轴，芯轴与筒体两端的定位止口采用H7/h6的间隙配合，确保铸出的筒类铸件内外圆同轴度满足后续机加工的装夹找正要求，减少粗加工时的余量不均问题；筒体两端的止口边缘做1×45°的倒角导向结构，合模时能够快速导入配套的上、下砂箱定位孔，降低合模对位的操作难度，同时避免止口边缘磕碰损伤影响合模精度。从安装边界与适配场景来看，该模具的外径尺寸适配常见的小型手工造型砂箱，筒体长度方向的尺寸预留了足够的浇口、冒口安装空间，端面的平整结构可以直接与砂箱的分型面贴合，不需要额外加装密封垫就能防止填砂时的漏砂问题；筒体侧壁做了轻微的脱模斜度设计，斜度控制在1°以内，既不会影响铸件的尺寸精度，又能在起模时减少模具与砂型的接触摩擦力，降低砂型塌箱的概率。

　　在实际生产使用中，这类模具不需要复杂的安装固定结构，直接放置在造型平台上就能完成填砂造型操作，三个吊环除了起吊脱模的作用外，还可以在模具翻转清理时作为受力点，方便操作人员清理模腔表面残留的型砂、涂刷脱模剂；模具的整体结构没有复杂的内腔凹槽，日常维护只需要定期检查吊环的铰接销轴磨损情况、筒体表面的划痕深度，当表面划痕深度超过0.2mm时及时做抛光修复，就能避免铸件表面出现条状凸起缺陷。相较于分体式的组合模具，这种整体筒式结构的模具长期使用后的形位公差保持性更好，不会因为反复拆装出现拼接面磨损导致的错型问题，在中小批量的筒类铸件生产中，能够有效减少造型工序的辅助时间，降低铸件的废品率，同时模具本身的加工难度低，采用普通车床就能完成主体结构的加工，制造成本远低于复杂的金属型铸造模具，适配多品种小批量的铸造生产场景。
